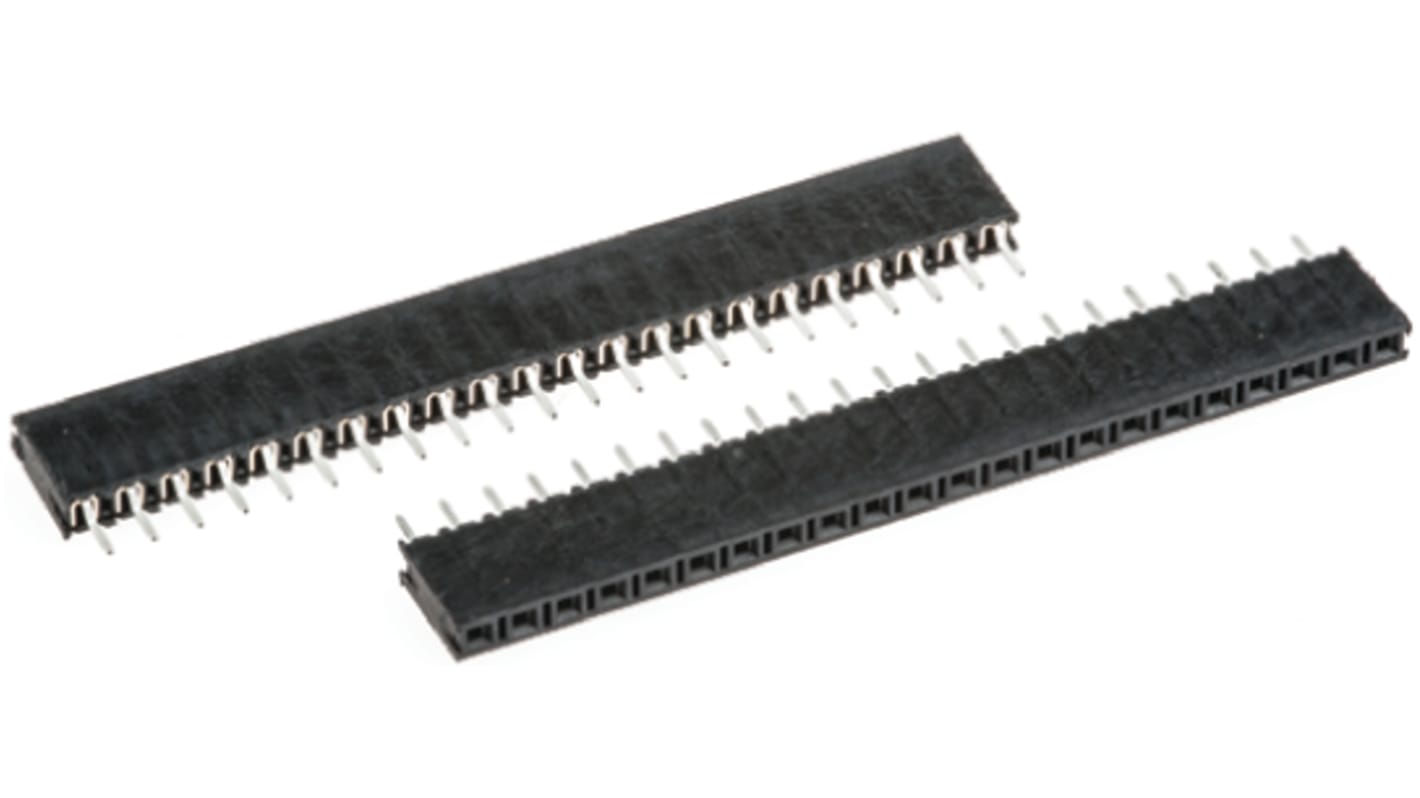

Gniazdo PCB 22 -pinowe raster: 2.54mm typu płytka – płytka Kątowe Przewlekany

Płytka z serii BCS do płytki drukowanej przechodzącej przez standardową listwę połączeniową z otworami o skoku 2,54 mm, konfigurację z jednym rzędem i możliwość wyboru orientacji TOP lub poziomej korpusu podstawowego. Korpus tych listew gniazdowych złączy z serii BCS 2,54 mm PCB jest wykonany z czarnego płynnego polimeru kryształowego, a styki wykonane są z brązu fosforowego z pozłacanym pokryciem 0,25 μm na styku i cyny matowej na ogonie. Zakres temperatur, w jakim mogą być stosowane listwy gniazd od płyty BCS do skrzynki złączy płyty wynosi od -55 do +125°C.
Numery katalogowe BCS-XXX-X HE są jednosekundowymi wierszami, w pozycji poziomej.
Numery części BCS-XXX-X TE są pojedynczymi rzędami, TOP miejscami.

Gniazda złączy między płytami serii BCS a modułami płyt będą zgodne z następującymi urządzeniami:
Seria TSW z kwadratowymi nagłówkami postscriptowymi - zazwyczaj numer podstawowy 767-0877.
Kwadratowe nagłówki końcowe SMT serii TSM - zazwyczaj numer ewidencyjny 765-6489.
Stertowniki z elastyczną kwadratową płytą serii DW - zazwyczaj 277-9720.
Stertowniki z elastyczną kwadratową płytą główną serii EW - zazwyczaj 277-9742.

2,54 mm typu płytka-płytka i przewód-płytka-Samtec
