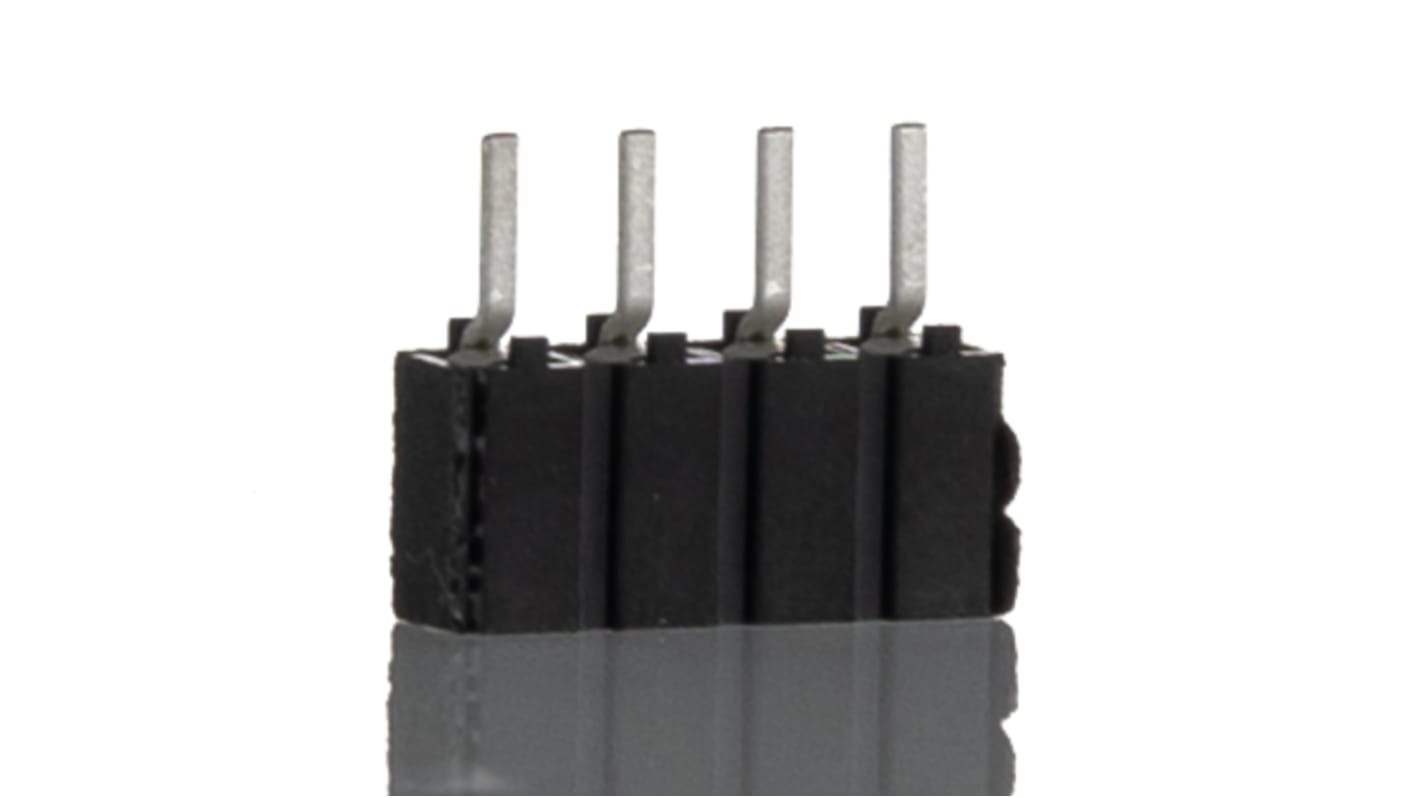

Gniazdo PCB 4 -pinowe raster: 2.54mm typu płytka – płytka Kątowe Przewlekany

Między płytkami serii CES a otworami, zamknięte wejścia z podziałką 2,54 mm. Listwy te mają niskoprofilową konstrukcję z lutownicą o grubości 3,25 mm. Elementy korpusu tych płytek serii CES do płytki PCB są wykonane z wypełnionego czarnym szklanym poliestrem, a styki wykonane są z brązu fosforowego z matowym pokryciem cyny. Zakres temperatur, w jakim mogą być używane te niskoprofilowe listwy gniazd od -55° do +105°C.
Numery części CES-1XX-01-X-S to jednorzędowe listwy gniazd
Numery części CES-1XX-01-X-D to podwójne listwy gniazd

Listwy te serii CES do płytek drukowanych o niskim profilu łączą się z następującymi urządzeniami:
Niskoprofilowe kwadratowe nagłówki z serii TLW: Patrz zazwyczaj numer magazynu 765-6168
Kwadratowe nagłówki pocztowe serii TSM: Patrz zazwyczaj numer ewidencyjny 765-6613.
Kwadratowe nagłówki z serii TSW: Patrz zazwyczaj numer magazynu 767-1044.

To niskoprofilowe gniazdo PCB z serii CES charakteryzuje się kompaktową konstrukcją z czterema stykami ułożonymi w jednym rzędzie. Posiada otwory przelotowe do stabilnego mocowania na płytkach drukowanych i zakres temperatur pracy od -55°C do +125°C przy zastosowaniu złota. Pokrycie styków matową cyną zapewnia trwałość i wydajne połączenia elektryczne.

• Prosta orientacja korpusu upraszcza instalację i skraca czas montażu
• Lutowane zakończenie zapewnia solidne i trwałe połączenia
• Wykonany z brązu z matową powłoką cynową dla lepszej przewodności
• Zgodność z dyrektywą RoHS dla produkcji przyjaznej dla środowiska

• Nadaje się do urządzeń automatyki i systemów sterowania
• Powszechnie zintegrowane z elektroniką użytkową i urządzeniami
• Idealny do zespołów elektrycznych i mechanicznych wymagających kompaktowych złączy

Tak, obsługuje prąd o natężeniu 5,5 A.

Tak, jego napięcie znamionowe wynosi 400 V AC.

Tak, konstrukcja przelotowa umożliwia prostą instalację.

Tak, pasuje do różnych typów złączy płytka-płytka.

2,54 mm typu płytka-płytka i przewód-płytka-Samtec
