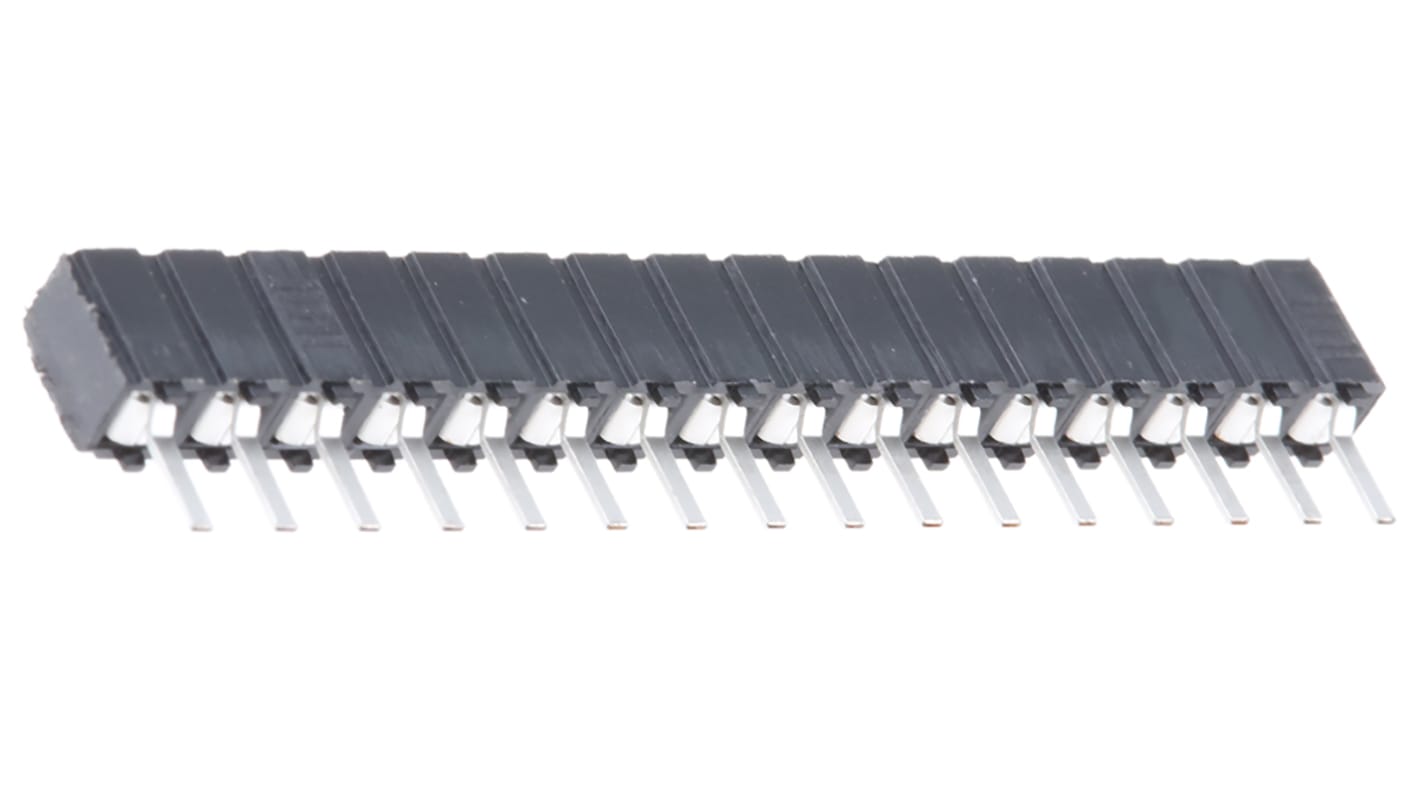

Gniazdo PCB 16 -pinowe raster: 2.54mm typu płytka – płytka Kątowe Przewlekany

Nr art. RS:: 766-6648
Nr części producenta:: CES-116-01-T-S
Producent:: Samtec

Gniazdo PCB 16 -pinowe raster: 2.54mm typu płytka – płytka Kątowe Przewlekany

Przy zakupie hurtowym dostępna zniżka

Cena netto za szt.

10,17 zł

(bez VAT)

12,51 zł

(z VAT)

13 Dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.*

19 Dostawa w ciągu 4 dni roboczych. UWAGA: Dostawa może potrwać o 1 dzień roboczy dłużej w zależności od miejsca doręczenia.

* Daty dostawy mogą ulec zmianie w zależności od wybranej ilości i adresu dostawy.

Produkty	Za jednostkę
1 - 19	10,17 zł
20 - 74	8,46 zł
75 - 299	7,20 zł
300 - 599	6,57 zł
600 +	6,08 zł

Nr art. RS:: 766-6648
Nr części producenta:: CES-116-01-T-S
Producent:: Samtec

Niskoprofilowe, zamknięte taśmy nasadowe z serii CES 2,54 mm

Między płytkami serii CES a otworami, zamknięte wejścia z podziałką 2,54 mm. Listwy te mają niskoprofilową konstrukcję z lutownicą o grubości 3,25 mm. Elementy korpusu tych płytek serii CES do płytki PCB są wykonane z wypełnionego czarnym szklanym poliestrem, a styki wykonane są z brązu fosforowego z matowym pokryciem cyny. Zakres temperatur, w jakim mogą być używane te niskoprofilowe listwy gniazd od -55° do +105°C.
Numery części CES-1XX-01-X-S to jednorzędowe listwy gniazd
Numery części CES-1XX-01-X-D to podwójne listwy gniazd

Uwaga

Listwy te serii CES do płytek drukowanych o niskim profilu łączą się z następującymi urządzeniami:
Niskoprofilowe kwadratowe nagłówki z serii TLW: Patrz zazwyczaj numer magazynu 765-6168
Kwadratowe nagłówki pocztowe serii TSM: Patrz zazwyczaj numer ewidencyjny 765-6613.
Kwadratowe nagłówki z serii TSW: Patrz zazwyczaj numer magazynu 767-1044.

Gniazdo PCB serii Samtec CES, prąd znamionowy 12 A, montaż przelotowy - CES-116-01-T-S

To wysokiej jakości gniazdo PCB firmy Samtec jest typem prostym, zaprojektowanym z 16 pinami dla wydajnego połączenia płytka-płytka. Przy prądzie znamionowym 12 A i napięciu znamionowym 333 V, gniazdo to jest niezawodne w zastosowaniach wymagających wysokiej wydajności prądowej i napięciowej. Materiał styków z brązu zapewnia niezawodne i trwałe połączenie, dzięki czemu idealnie nadaje się do stosowania w automatyce, elektronice, przemyśle elektrycznym i mechanicznym.

Cechy i zalety

• Prosta orientacja dla łatwego połączenia płytka-płytka
• 16 styków dla bezpiecznego i niezawodnego kontaktu
• Prąd znamionowy 12 A dla aplikacji o dużej mocy
• Napięcie znamionowe 333 V dla wszechstronnego zastosowania
• Materiał styków z brązu zapewnia trwałość i niezawodność
• montaż przelotowy zapewniający stabilną instalację

Zastosowania

• Idealny do połączeń płytka-płytka w zautomatyzowanych systemach
• Może być stosowany w urządzeniach elektronicznych wymagających wysokiego prądu i napięcia

Czy gniazdo PCB Samtec może obsługiwać wysokie prądy?

Tak, gniazdo Samtec PCB zostało zaprojektowane do obsługi prądów do 12A, dzięki czemu nadaje się do zastosowań o dużej mocy.

Czy prosta orientacja gniazda ułatwi instalację?

Prosta orientacja gniazda zapewnia bezpośrednie połączenie między płytkami, upraszczając proces instalacji.

Czy brązowy materiał styków zastosowany w gnieździe jest trwały?

Tak, materiał styków z brązu zapewnia trwałość i niezawodność dla długotrwałej wydajności.

.

2,54 mm typu płytka-płytka i przewód-płytka-Samtec

Atrybut	Parametr
Liczba styków	16
Liczba rzędów	1
Raster	2.54mm
Typ	Płytka - płytka
Typ montażu	Przewlekany
Typ obudowy	Kątowe
Metoda zakończenia	Przepust
Układ złączy	Płytka-płytka
Prąd znamionowy	12A
Napięcie znamionowe	400 V AC
Seria	CES
Pokrycie styku	Cyna matowa
Materiał styków	Brąz
