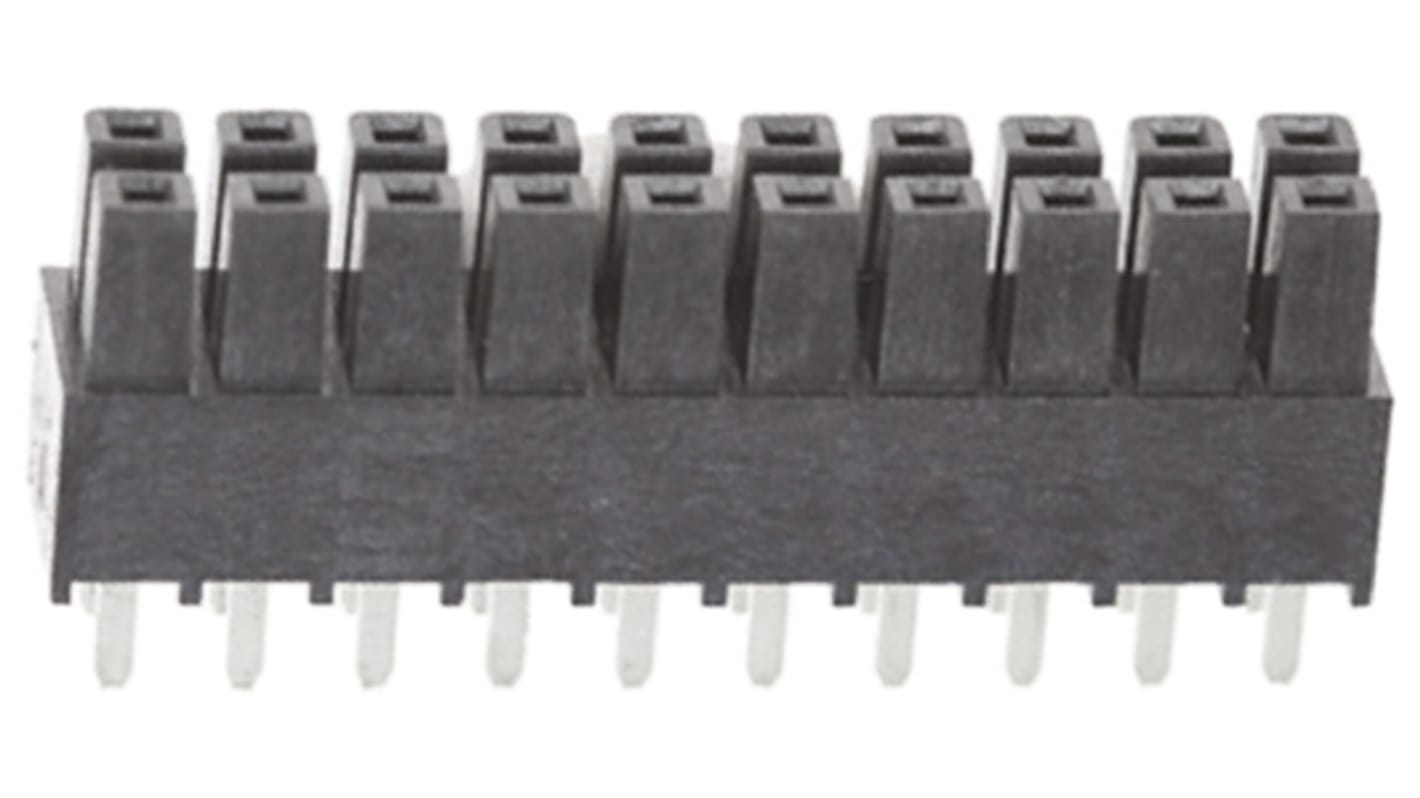

Gniazdo PCB 20 -pinowe 2 -rzędowe raster: 2.54mm typu płytka – płytka Kątowe Przewlekany

Płyta Mini Mate® z serii IPS1 do płyty osłonięta przelotowymi, izolowanymi od płytek drukowanych listwami gniazd zasilających o skoku 2,54 mm i wysokości 11,05mm, jeśli są ze sobą pokryte. Listwy te z izolowanym gniazdkiem elektrycznym IPS1 do płytki PCB mają podwójny rząd pozłacanych powłok o grubości 0,25 μm, z kuszkiem Rubined™ ourowany, oszlifowany Tyger Buy, z brązowymi stykami, które są umieszczone wewnątrz czarnego, szklanego izolatora LCP. Zakres temperatur, w którym te osłonięte gniazda PCB serii IPS1 mogą być używane, wynosi od -55 do +125°C przy maksymalnej mocy znamionowej 9 A w temperaturze otoczenia 20°C.
Numery części IPS1-1XX-01-L-D są proste do montażu w otworach
Numery części IPS1-1XX-01-L-D-RA są ustawione pod kątem prostym przez otwór montażowy

Gniazda zasilania od płytki do płytki PCB są połączone z osłoniętymi zaciskami zasilającymi PCB serii IPT1 - patrz zazwyczaj numer ewidencyjny 767-6862.

Samtec 2,54 mm, gniazda i zaciski
