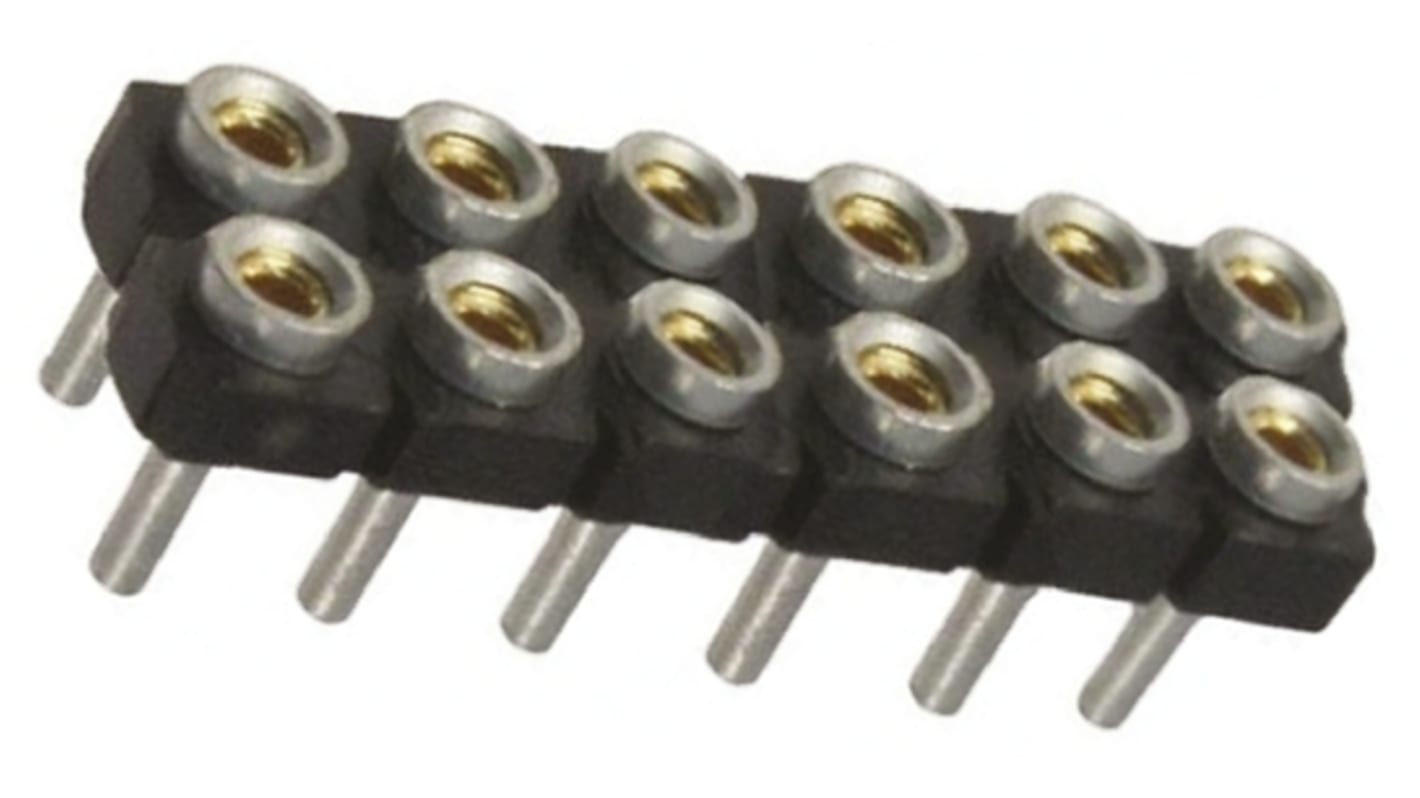

Gniazdo PCB 12 -pinowe 2 -rzędowe raster: 2.54mm typu płytka – płytka Kątowe Przewlekany

Płyty SDL do płyty z otworami, podwójne gniazda w rzędach, z szerokością skoku 2,54 mm i niskoprofilową konstrukcją. Korpus tych listew gniazdowych SDL na płycie głównej do płytki PCB wykonany jest z czarnego, szklanego poliestru i styki wykonane są z brązu fosforowego z pozłacanym pokryciem. Zakres temperatur, w którym można stosować listwy gniazd o niskim profilu, wynosi od -55 do +125°C.
Numery części SDL-XXX-X-10 mają styki z drążonymi nogami o wysokości ramienia 3,10 mm.
Numery katalogowe SDL-XXX-X-12 to mikrogniazda, które mają styki w kształcie wydrążonego podudzia i mają wysokość barku 2,41 mm.
Numery części SDL-XXX-G-XX mają pozłacane styki 0,76 μm o złocie 0,25 μm.
Numery części SDL-XXX-T-XX mają pozłacane styki 0,76 μm z powłoką cynową.

Te nakładki gniazd z serii SDL pasują do listew terminal z serii TD: Patrz numer fabryczny zazwyczaj 765-5874.

2,54 mm typu płytka-płytka i przewód-płytka-Samtec
