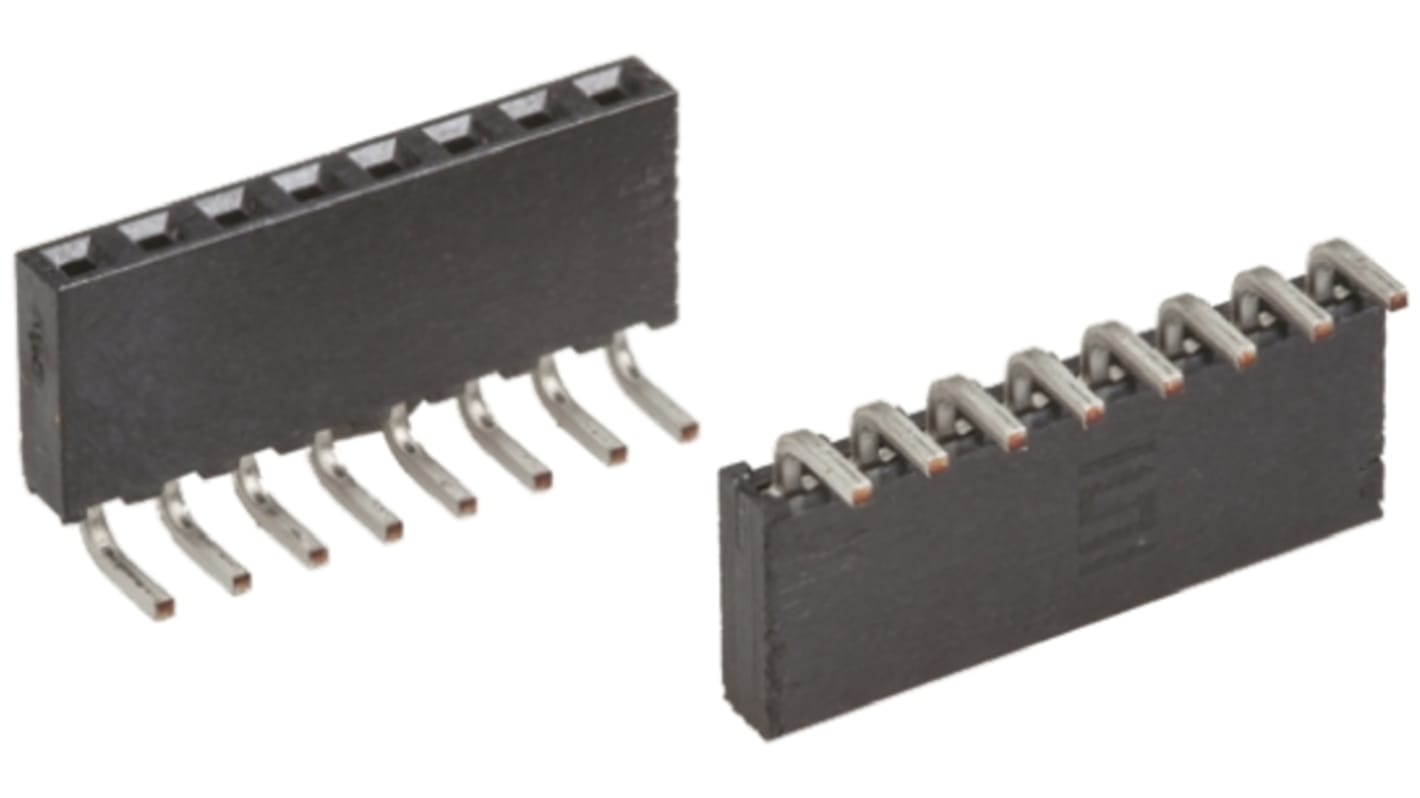

Gniazdo PCB 8 -pinowe raster: 2mm typu płytka – płytka Kąt prosty Przewlekany

Te oprawy montażowe do płytek z otworami o wysokości 2 mm, przeznaczone do montażu w otworach płytek, przeznaczone do montażu w otworach montażowych Samtec, Tiger Buy o kwadratowych stykach 0,5 mm, z pozłacanym pokryciem 0,25 μm w obszarze styku oraz matowym poszyciem w szynach do płytek drukowanych o kwadratowym przekroju 0,5 mm. Ten asortyment zamocowań do zabudowy typu SQT z serii 2 mm typu płytka-płytka do montażu w otworach do płytek jest dostępny w wersji jedno- i dwurzędowej z pionowym lub poziomym formatem orientacji. Wysokość płyty w przypadku zestawów SQT z serii 2 mm do płyty Wytrzymałe Obudowy otworów montażowych wynosi 6,35 mm. Długość słupa do kabli z serii SQT, wynosząca 2 mm, z zamocowanymi do zabudowy płytkami nasadowymi, wynosi 2,29 mm.

Materiał izolatora: Czarny LCP
Zakres temperatur: -55 → 125 °C.
Prąd znamionowy: 5,5 A przy 20 °C.

SQT-1xx-01-L- S : pojedynczy rząd w pionie
SQT-1xx-01-L-x- RA: Poziomo
SQT-1xx-01-L- D : Dwurzędowy pionowy

W przypadku hederów MTMM SMT patrz numer katalogowy 481-4780 typowy.
Przepusty do otworów Mating TMM through (do przepustów) patrz typowy numer magazynowy 765-6212.
