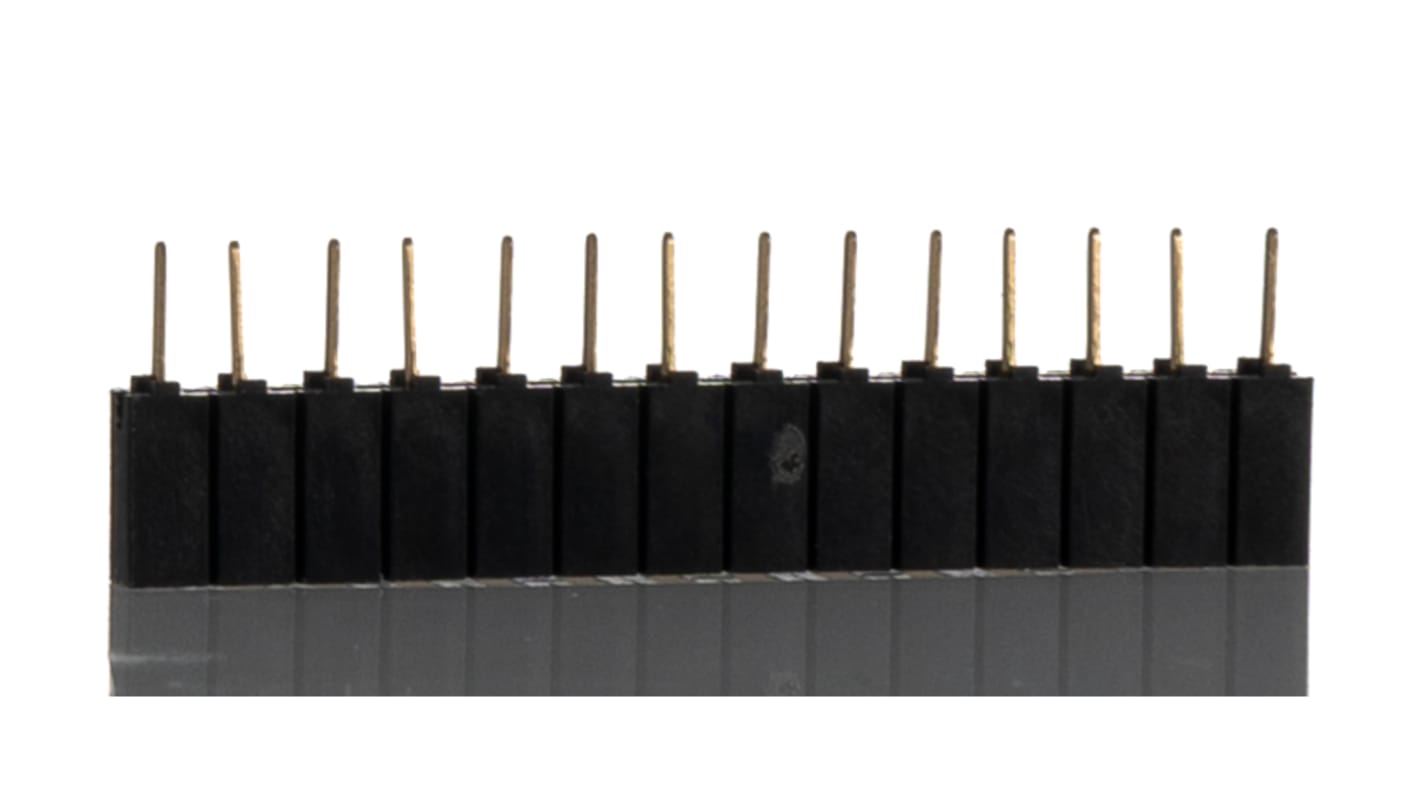

Gniazdo PCB 14 -pinowe raster: 2.54mm typu płytka – płytka Kątowe Przewlekany

Płyta z serii SSA do płyty przez otwory, jednorzędowe listwy gniazdowe o skoku 2,54 mm, z listwą zatrzaskową i podkładkami ustalającymi. Korpus tych gniazd PCB serii SSA wykonany jest z wysokiej temperatury, czarnego poliestru PET o wartości 94 V-O i podwójnych przesunięciu styków wykonanych z brązu fosforowego z pozłacanym pokryciem 0,25 μm. Zakres temperatur, w którym można stosować listwy gniazd od -55 do +125°C.

Te płyty z serii SSA do płyty przez otwory, jednorzędowe listwy gniazdowe będą pasować do następujących elementów:
Listwa zaciskowa terminal maszyny śrubowej serii TS - zazwyczaj numer fabryczny 765-6376.
Listwy stosowe płyt BBS - zazwyczaj numer ewidencyjny 766-6442.
Listwy stosowe płyt BBL - zazwyczaj numer ewidencyjny 766-6367.

Ta listwa gniazdowa z serii SSA posiada pozłacane styki, zapewniając doskonałą przewodność przy minimalnej rezystancji styku wynoszącej 10 mΩ. Obsługuje zakres temperatur pracy od -55°C do +125°C, dostosowując się do różnych warunków środowiskowych. Dzięki rezystancji izolacji wynoszącej minimum 5000 MΩ zapewnia niezawodne działanie w wymagających zastosowaniach.

• Wysoki prąd znamionowy 12 A zapewnia niezawodne zasilanie
• Napięcie znamionowe 1 kV obsługuje różne aplikacje
• Pozłacanie zwiększa trwałość i przewodność
• Kompatybilność z szeregiem złączy Samtec zapewnia wszechstronne zastosowanie

• Łączenie obwodów w systemach automatyki
• Zastosowania w przemyśle elektrycznym i mechanicznym
• Różne urządzenia elektroniki użytkowej
• Prototypowanie i środowiska produkcyjne

Materiał styków to brąz fosforowy.

Tak, pozłacanie zapewnia niską rezystancję styku i niezawodność.

Tak, konstrukcja zapewnia wydajną transmisję sygnału.

2,54 mm typu płytka-płytka i przewód-płytka-Samtec
