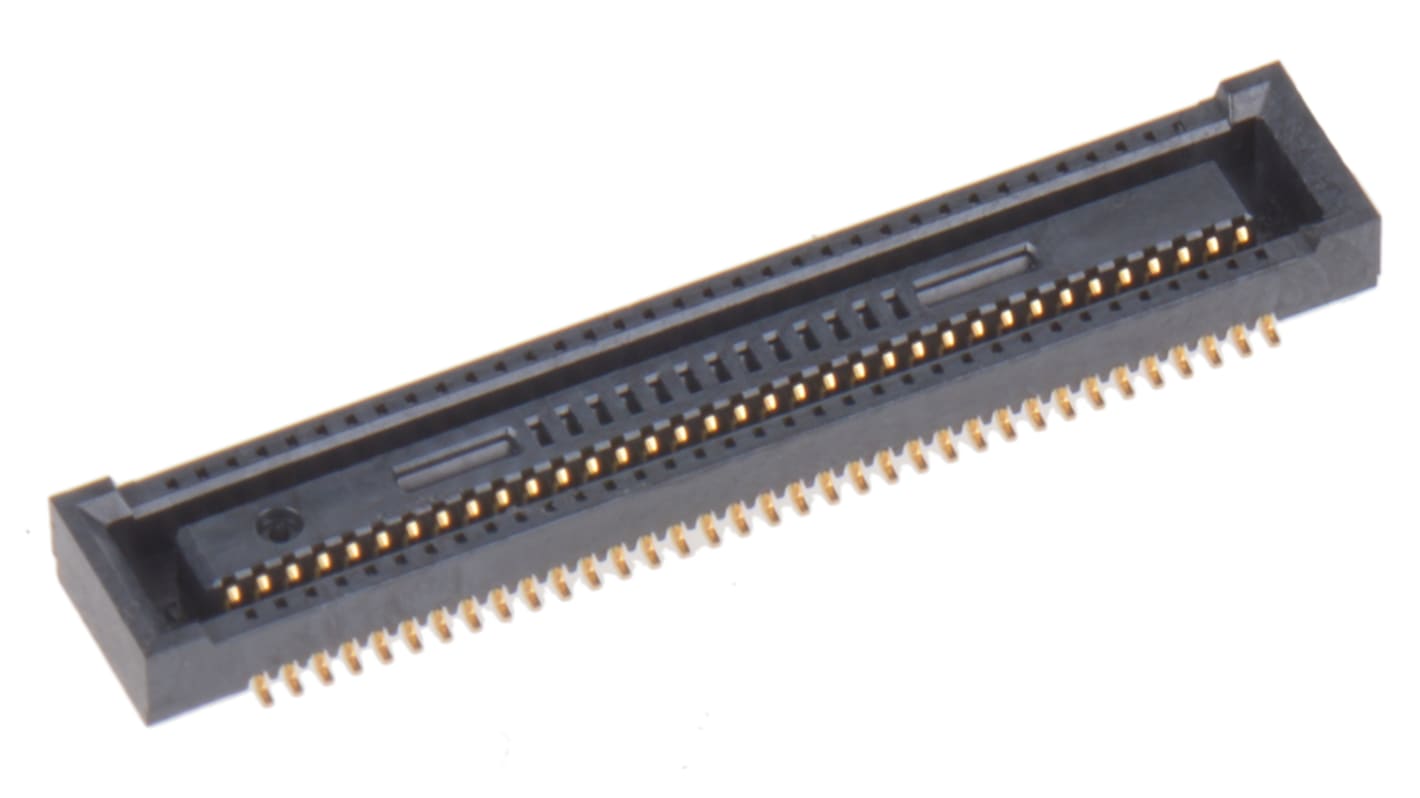

Gniazdo PCB 70 -pinowe 2 -rzędowe raster: 0.4mm typu płytka – płytka Kątowe SMD

Złącza serii DF40 o grubości 0,4 mm łączące płytę i płytę z nagłówkiem FPC i gniazdami o dużej gęstości i niewielkich gabarytach, które pozwalają zaoszczędzić miejsce. Szerokość tych złączy wynosi minimum 3,38 mm, ale w dalszym ciągu jest wystarczająca ilość miejsca na miejsce przeznaczone na montaż w miejscu i na stole próżniowym. Złącza serii DF40 są dostępne w zakresie wysokości stosu od 1,5 mm do 4,0 mm w przypadku montażu w wysokiej gęstości i wszechstronności konstrukcji. Styki tych złączy serii DF40 dają dużą niezawodność styków, przy efektywnej długości połączeń 0,45 mm na najniższej wysokości układania 1,5 mm. Niklowane przegrody chronią powierzchnie styku przed wypryskami lutowanymi. Złącza DF40 o średnicy 0,4 mm są wyposażone w mechanizm blokujący, który zapobiega przypadkowemu odłączeniu złączy. Po zakończeniu łączenia uzyskuje się kliknięcie dotykowe, aby zapewnić przyleganie. Wyżłobienia prowadzące złącza pozwalają na samoczynne wyrównanie złącza o 0,33 mm podczas fazy łączenia. Te złącza DF40 są wyposażone w wzmocnione elementy z żebrami pochłaniającymi wstrząsy, które chronią przed uszkodzeniem spowodowanym uderzeniem lub drganiami. Gdy złącza DF40 są ze sobą połączone, styki zabezpieczają przed kurzem i zanieczyszczeniami oraz zabezpieczają przed zwarciem. Przewody SMT znajdują się w pobliżu złącza, co zapobiega także zwarciom narażonych styków

• Wysoka gęstość, niskoprofilowa konstrukcja
• Szeroki zakres wysokości stosu
• Wysoka niezawodność kontaktu
• Obarki niklowane zapobiegające wytarciu lutowia
• Mechanizm blokujący z słyszalnym kliknięciem zapewniającym wzajemne dopasowanie
• Wżebra prowadzące umożliwiają samoosiowanie 0,33 mm
• Wzmocniona konstrukcja z żebrami amortyzującymi
• Konstrukcja odporna na zanieczyszczenia

Złącza typu płytka-płytka serii DF40 o grubości 0,4 mm, charakteryzujące się wysoką gęstością i niezawodnością, doskonale nadają się do stosowania w miniaturowych urządzeniach. Aplikacje obejmują telefony komórkowe, zestawy procesorów dla programistów, wyświetlacze LCD, notebooki i klawiatury

W przypadku styku końcówek DF40 SMT, patrz numer katalogowy 772-6737 typowy.

Hirose 0,4mm - DF40
