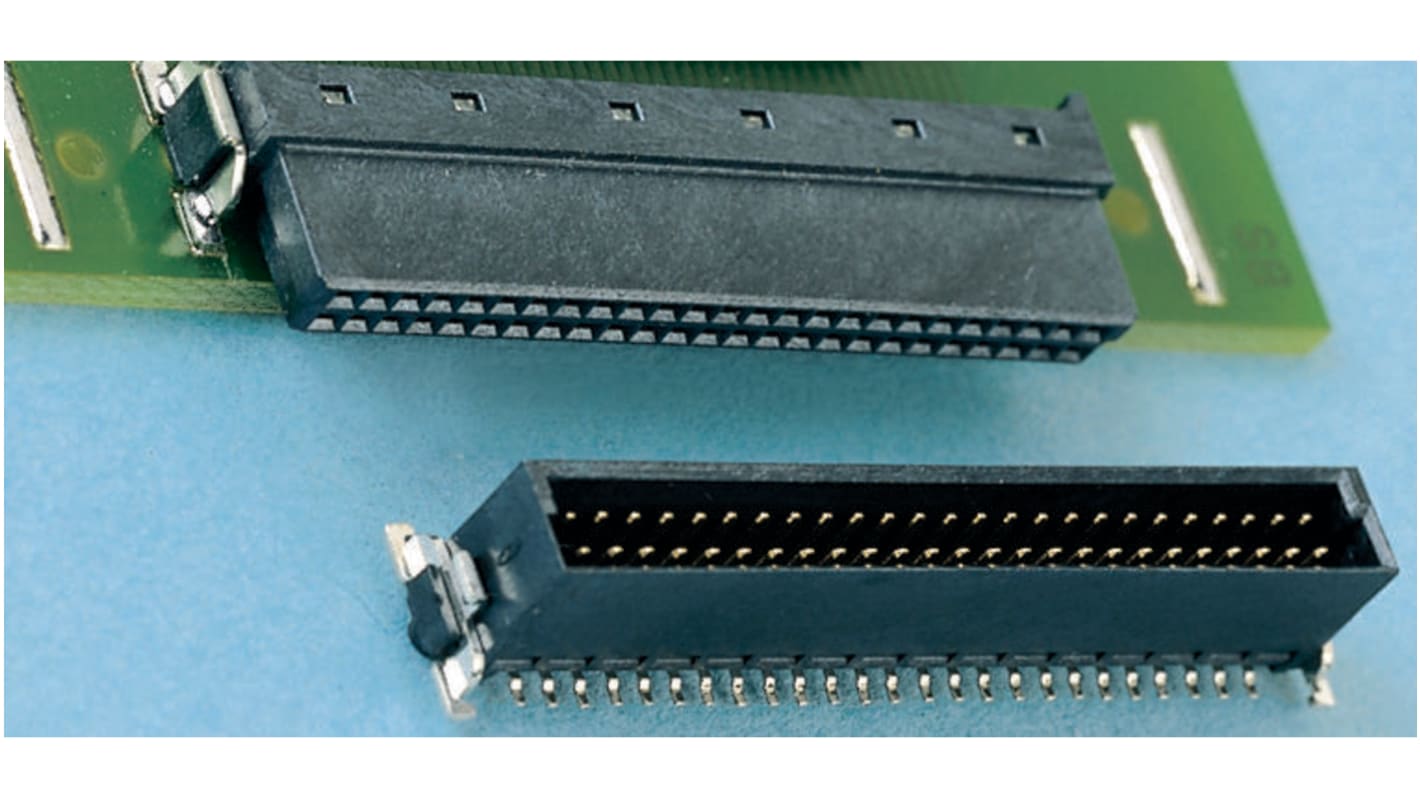

Gniazdo PCB 26 -pinowe 2 -rzędowe raster: 1.27mm typu płytka – płytka Kąt Proste SMD

Szybkie złącza kątowe SMT z serii SMC o grubości 1,27 mm z mocowaniem kątowym, o zwartej konstrukcji i dużej gęstości styków. Złącza sygnału SMC zapewniają wysoką jakość, integralność i niezawodność sygnału. Konstrukcja styku szybkich złączy SMC zapewnia profil ciągłej impedancji, umożliwiając transmisję z dużą szybkością do 3 Gb/s. Styki posiadają bardzo niezawodną konstrukcję dwuwiązkową, która zapewnia niską rezystancję, co zapewnia wysoką wydajność elektryczną. Obudowy tych złączy SMC o grubości 1,27 mm mają polaryzację przylgającą, co zapobiega ich nieprawidłowemu dopasowaniu oraz ułatwia montaż. Prawidłowe umieszczenie kołków na spodzie złącza umożliwia dokładne ustawienie płytki przed lutowaniem. Wsporniki lutownicze zapewniają dużą siłę mocowania płytki drukowanej i pochłaniają naprężenia mechaniczne, umożliwiając solidne połączenie SMT i odporność na wysokie wstrząsy i wibracje. Te złącza SMC o średnicy 1,27 mm mają szeroki zakres temperatur roboczych od -55 do +125°C, dzięki czemu nadają się do stosowania w różnych środowiskach. Konstrukcja tych złączy SMC 1,27 mm sprawia, że nadają się one do całkowicie zautomatyzowanego montażu płyt.

Zakres temperatur -55 → 125 °C.
Materiał obudowy LCP UL 94 V-0
Styki ze stopów miedzi mają pozłacane pokrycie na powierzchni połączenia i powlekanie na powierzchni zakończenia
Materiał z klipsu stop miedzi z powłoką cynkową
Zwarta konstrukcja o dużej gęstości
Wyjątkowo niezawodna konstrukcja dwuwiązkowa
Duża szybkość sygnału: Do 3 Gb/s
Polaryzacja zapewniająca dokładne dopasowanie
Kołki ustalające położenie płytki drukowanej
Wsporniki lutownicze do zabezpieczania płytek drukowanych
Szeroki zakres temperatur pracy
Odpowiedni do w pełni zautomatyzowanego montażu płyty

Te szybkie złącza SMC 1,27 mm mogą być używane do zastosowań kart podrzędnych i kart rozszerzeń w nieekranowanych zastosowaniach o dużej szybkości w wielu gałęziach przemysłu. Branże te obejmują przemysł, przemysł motoryzacyjny, komunikację, zastosowania medyczne i zastosowania dla konsumentów
