Przewód czujnik-siłownik

Każda rurka miniTwin zawiera zarówno elementy nadajnika, jak i odbiornika, z których każda jest zamontowana symetrycznie w jednej połowie obudowy i oddzielona środkową wiązką synchronizacji. Na rysunku przedstawiono dwa identyczne urządzenia miniTwin z przesunięciem o 180°, działające zarówno jako nadajnik, jak i odbiornik, w formacie 3 par. Każdy miniTwin może być użyty jako część pary wolnostojącej, jako 2 pary lub jako dodatkowy zakup kabla kaskadowego z dwoma wtykami jako układ kaskadowy (3 pary). W przypadku kaskadowania w 2 parach lub 3 parach nie ma tzw. martwych punktów, a system miniTwin automatycznie konfiguruje, która para działa jako host i która jako gość. W przypadku konfiguracji z 3 parami konieczne jest zastosowanie dodatkowego kabla kaskadowego: Użyć 701-2962 w przypadku pokoi typu miniTwin do 540mm lub 701-2971 w przypadku pokoi typu miniTwin o średnicy 600 mm, aby zastąpić odłączaną wtyczkę połączeniową M12 z tyłu modelu miniTwin za pomocą 2 dwuwtykowego M12.

W unikalnej sytuacji, model MiniTwin jest zarówno nadajnikiem, jak i odbiornikiem wbudowanym w jedną, kompaktową obudowę
Wolnostojący i kaskadowy oraz możliwość montażu w dowolnym miejscu i w dowolnej orientacji
Połączenie do trzech systemów miniTwin w celu utworzenia systemów kaskadowych
Brak martwych stref nawet przy kaskadowych systemach w montażu narożnym
Uruchamianie wspomagane przez diody LED
Wskaźniki LED na całej długości urządzenia służą jako Rapid osiowości, wskaźnik stanu i
Inteligentna konfiguracja bez oprogramowania
Wtyczkę systemową z tyłu miniTwin można łatwo przesunąć, tak aby wyjście kabla było skierowane w górę lub w dół (lub zastąpić ją 2-stykową wtyczką dla 3 par kaskadowych)
Połączenia kaskadowe i integracja ze sterownikiem bezpieczeństwa zawsze są wyposażone w 5-stykową wtyczkę standardową M12
Uproszczone uchwyty montażowe: O-Fix do montażu płaskiego (opcja dodatkowa tylko w przypadku montażu samodzielnego), C-Fix do montażu kaskadowego wokół narożników, C-Fix i L-Fix do montażu pionowego
EDM i zdalne resetowanie
Stosować ze sterownikiem UE410 Flex Classic (480-942) lub przekaźnikami bezpieczeństwa UE12

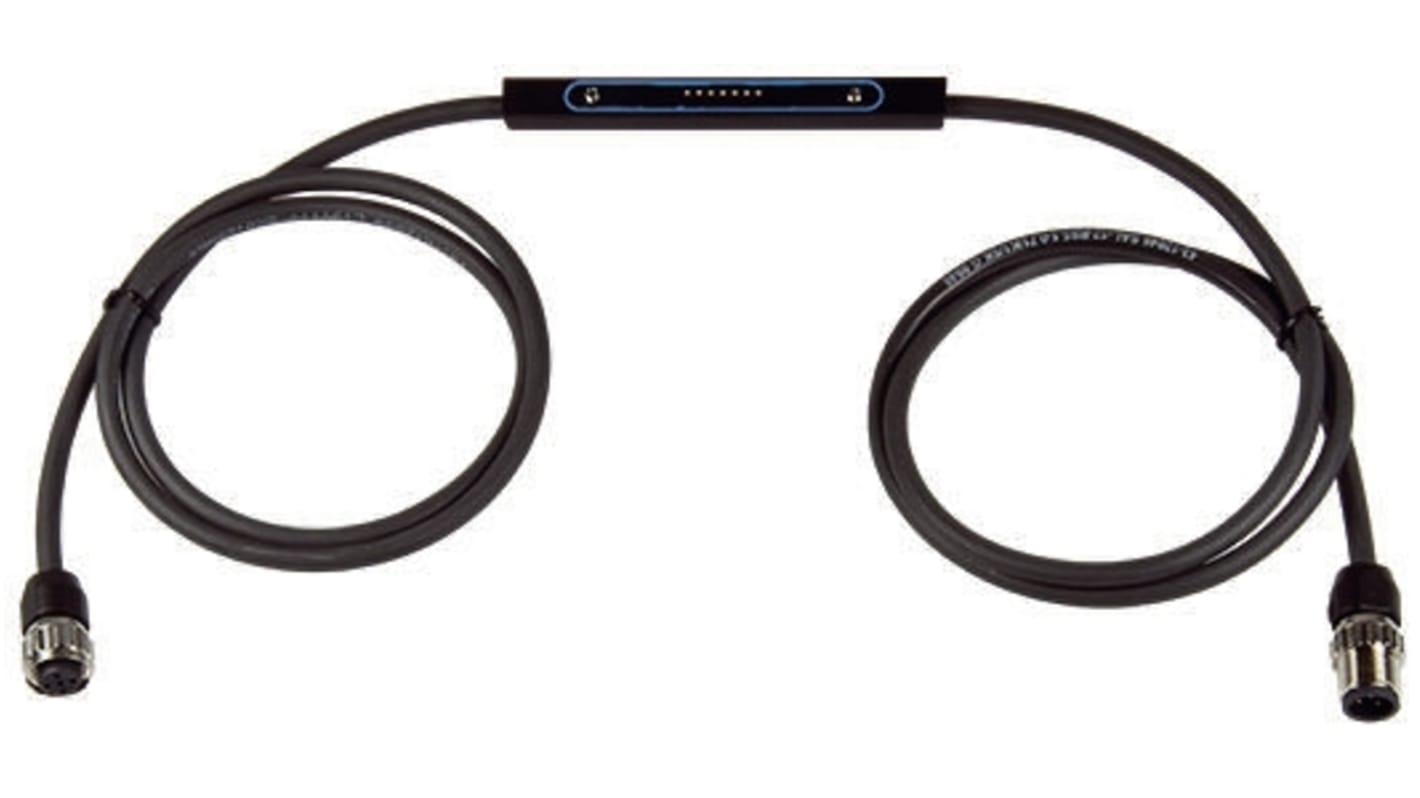

W przypadku kompletnego systemu należy zawsze zamówić dwa identyczne opakowania miniTwin-stick.,Kabel: Każdy miniTwin jest dostarczany z 5-stykową wtyczką systemową 1-stykową M12. Do kaskadowania 3 par potrzebne będą 2 kable kaskadowe. 701-2962 w przypadku pokoi typu miniTwin do 540mm lub 701-2971 w przypadku pokoi typu miniTwin o średnicy powyżej 600 mm. Kable kaskadowe mają 2 wtyki x i powinny być przymocowane do tylnej części środkowej pary złączy miniTwin. Kabel przedłużający kaskadowy 701-2974 może być używany w połączeniu z 2 kablami kaskadowymi w celu zwiększenia odległości między dwoma systemami typu miniTwin, jeśli jest to wymagane. Niezależnie od tego, czy urządzenie jest używane jako urządzenie wolnostojące, czy w parze lub kaskadowej, należy zakupić kabel ze złączem 5-stykowym 2 x M12, np. 523-0335.,wsporniki: 2 x C-Fix i 2 x L-Fix są dostarczane z każdym uchwytem typu miniTwin. Do montażu płaskiego (tylko w trybie samodzielnym) na ramie profilowej lub w niszy maszynowej należy zakupić opcjonalne wsporniki typu O-Fix 701-2978

Light Curtain
