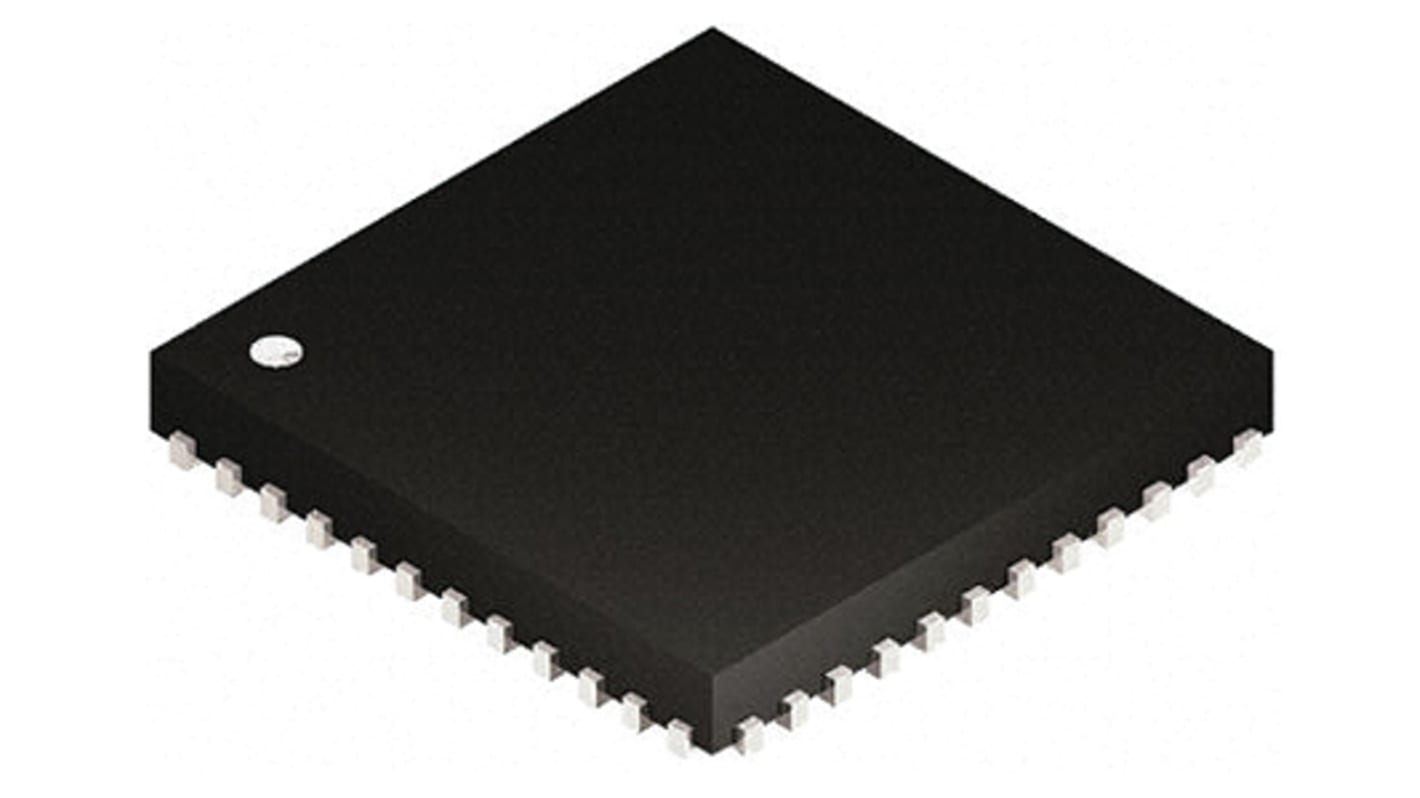

Układ zarządzania zasilaniem TPS65217CRSLT 7-kanałowy Z regulacją 0,9 → 1,8 V Step-Down 2,55 MHz 48-Pin VQFN
- Nr art. RS 922-2335
- Nr części producenta TPS65217CRSLT
- Producent Texas Instruments
Układ scalony zarządzania zasilaniem (PMIC), Texas Instruments
Układy scalone zarządzania zasilaniem (PMIC) są konfigurowalnymi urządzeniami wielokanałowymi, które umożliwiają skalowanie rozwiązań zasilania. PMIC obsługuje sekwencjonowanie, napięcie i bieżące wymagania procesorów, mikrokontrolerów, układów FPGA i urządzeń peryferyjnych na poziomie systemu.
PMIC łączy wiele konwerterów DC-DC w jednym opakowaniu. Upraszcza to projektowanie mocy, zmniejszając liczbę podzespołów przy jednoczesnym zachowaniu wysokiej wydajności i energooszczędności.
Wielokanałowe zarządzanie zasilaniem (PMIC), Texas Instruments
Wysoce elastyczne i zintegrowane konfigurowalne urządzenia PMIC firmy Texas Instruments umożliwiają skalowanie rozwiązań zasilania w celu obsługi sekwencjonowania, napięcia i bieżących wymagań procesorów, mikrokontrolerów, układów FPGA i urządzeń peryferyjnych na poziomie systemu.
| Atrybut | Parametr |
|---|---|
| Minimalne napięcie wyjściowe | 0,9 V |
| Maksymalne napięcie wyjściowe | 1,8 V |
| Minimalne napięcie wejściowe | 2,7 V |
| Maksymalne napięcie wejściowe | 5,8 V |
| Maksymalny prąd wyjściowy | 1.2A |
| Typ konwertera | Krok w dół |
| Liczba wyjść | 7 |
| Typ wyjścia | Z regulacją |
| Typ montażu | Montaż powierzchniowy |
| Typ opakowania | VQFN |
| Liczba styków | 48 |
| Maksymalna temperatura robocza | +105°C |
| Minimalna temperatura robocza | -40°C |
| Maksymalna częstotliwość przełączania | 2,55 MHz |
| Regulator przełączający | Tak |
| Regulacja obciążenia | 1%; 2,5% |
| Regulacja liniowa | 1% |
| Wymiary | 6.15 x 6.15 x 1mm |
| Szerokość | 6.15mm |
| Wysokość | 1mm |
| Długość | 6.15mm |
