- Nr art. RS:
- 171-0916
- Nr części producenta:
- CYBLE-022001-00
- Producent:
- Infineon
Produkt wycofany
- Nr art. RS:
- 171-0916
- Nr części producenta:
- CYBLE-022001-00
- Producent:
- Infineon
Dane techniczne
Atesty i certyfikaty
- Kraj pochodzenia:
- US
Szczegółowe dane produktu

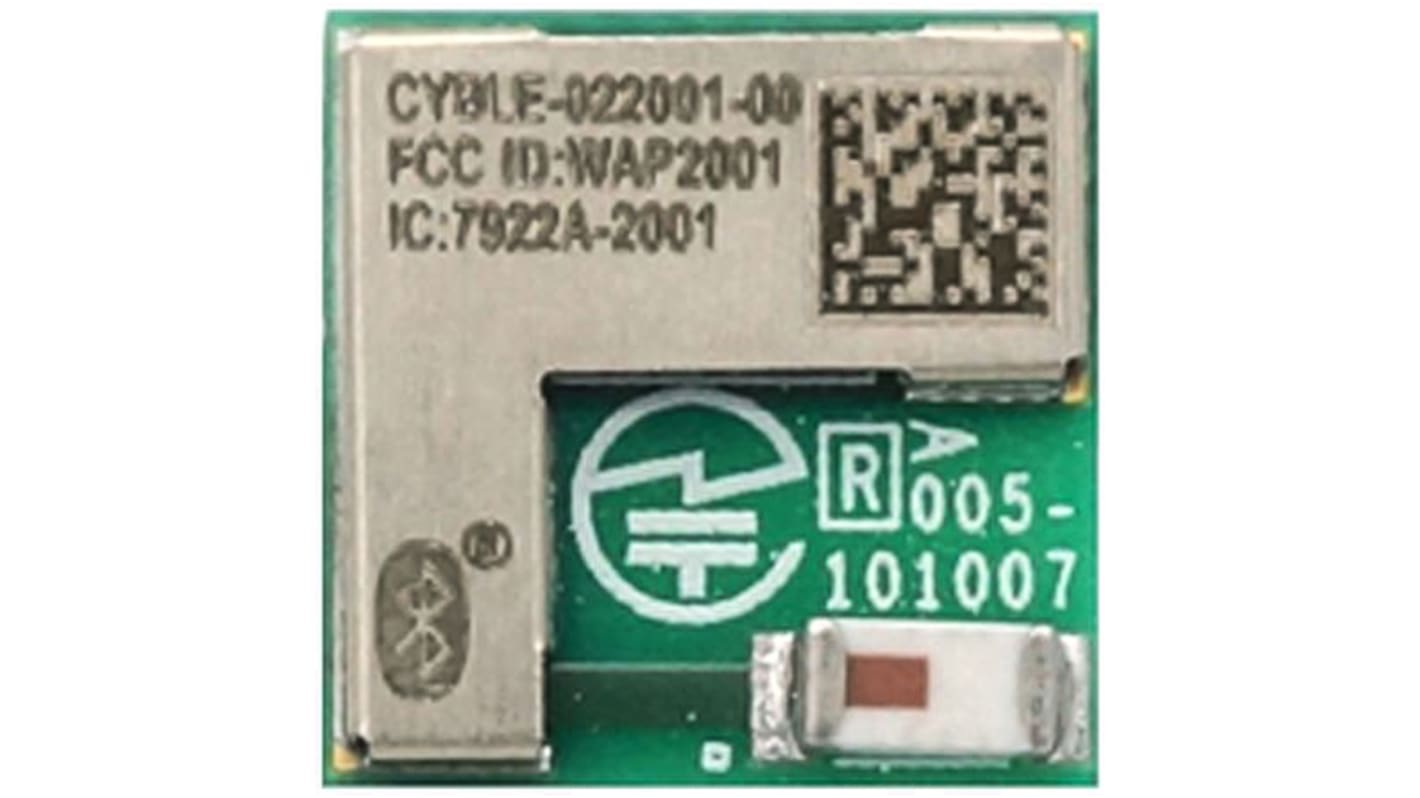

Moduł CYBLE-022001-00 EZ-BLE Bluetooth
Moduł CYBLE-022001-00 zawiera wszystkie elementy niezbędne do zapewnienia niskoenergetycznego połączenia bezprzewodowego z urządzeniem Bluetooth BLE w ramach projektu. W zestawie znajduje się bezpłatny stos CLE zgodny ze standardem Bluetooth 4.1. Narzędzie PSoC Creator™ zapewnia zintegrowane środowisko projektowe (IDE) do konfiguracji, tworzenia, programowania i testowania aplikacji BLE.
Rdzeń procesora CYBL10 48MHz Cortex-M0 z pamięcią flash 128 KB, 16 KB RAM
Zakres częstotliwości radiowej: Od 2400 do 2482MHz - pasmo ISM
Moc wyjściowa RF: Do +3dBm
Czułość odbiornika: -91dBm
Szybkość transmisji danych OTA: 1 Mb/s
Do 16 x GPIO
Czujniki pojemnościowe do 15 x dla przycisków i suwaków z płynnym tolerancją
8-kanałowy, 12-bitowy przetwornik analogowo-cyfrowy 1 Msps z wewnętrznym odniesieniem, próbką i wstrzymaniem (S/H) i sekwenencer kanału
2 x szeregowe bloki komunikacyjne (SCB) obsługujące układ I²C (Master/slave), SPI (Master/slave) lub UART
Programowalne wykrywanie niskiego napięcia (LVD) w zakresie od +1,8 do +4,5Vdc
I²S interfejs Master
Antena chipowa
Jeden stos protokołów obsługujący generyczny profil dostępu (GAP) dla ról: Centralny, Peripheral, Obserwator i nadawca
Przełączanie między centralną a agencją urządzeń peryferyjnych w podróży
Standardowe profile i usługi BLE
Tryby zasilania: Aktywny, Sleep, Deep Sleep, Hibernate i Stop
Zasilanie +1,8V do +5,5V DC
Zakres temperatur pracy: Od -40 do +85°C.
Wymiary: 10 x 10 mm, format SMT
Aplikacje: Komunikacja krótkiego zasięgu w Internecie na temat transmisji danych (IOT)
Zakres częstotliwości radiowej: Od 2400 do 2482MHz - pasmo ISM
Moc wyjściowa RF: Do +3dBm
Czułość odbiornika: -91dBm
Szybkość transmisji danych OTA: 1 Mb/s
Do 16 x GPIO
Czujniki pojemnościowe do 15 x dla przycisków i suwaków z płynnym tolerancją
8-kanałowy, 12-bitowy przetwornik analogowo-cyfrowy 1 Msps z wewnętrznym odniesieniem, próbką i wstrzymaniem (S/H) i sekwenencer kanału
2 x szeregowe bloki komunikacyjne (SCB) obsługujące układ I²C (Master/slave), SPI (Master/slave) lub UART
Programowalne wykrywanie niskiego napięcia (LVD) w zakresie od +1,8 do +4,5Vdc
I²S interfejs Master
Antena chipowa
Jeden stos protokołów obsługujący generyczny profil dostępu (GAP) dla ról: Centralny, Peripheral, Obserwator i nadawca
Przełączanie między centralną a agencją urządzeń peryferyjnych w podróży
Standardowe profile i usługi BLE
Tryby zasilania: Aktywny, Sleep, Deep Sleep, Hibernate i Stop
Zasilanie +1,8V do +5,5V DC
Zakres temperatur pracy: Od -40 do +85°C.
Wymiary: 10 x 10 mm, format SMT
Aplikacje: Komunikacja krótkiego zasięgu w Internecie na temat transmisji danych (IOT)
Uwaga
Zatwierdzenia
CE, FCC, IC, MIC, KC
.
Dane techniczne
Atrybut | Parametr |
---|---|
Wersja Bluetooth | 4.1 |
Maksymalna moc wyjściowa | 3dBm |
Czułość odbiornika | -87dBm |
Obsługiwane złącza magistrali | I2C, SPI, UART |
Obsługiwane złącza we/wy | Szeregowe |
Wymiary | 10 x 10 x 1.8mm |
Wysokość | 1.8mm |
Długość | 10mm |
Maksymalna temperatura robocza | +85°C |
Minimalna temperatura robocza | -40°C |
Szerokość | 10mm |
