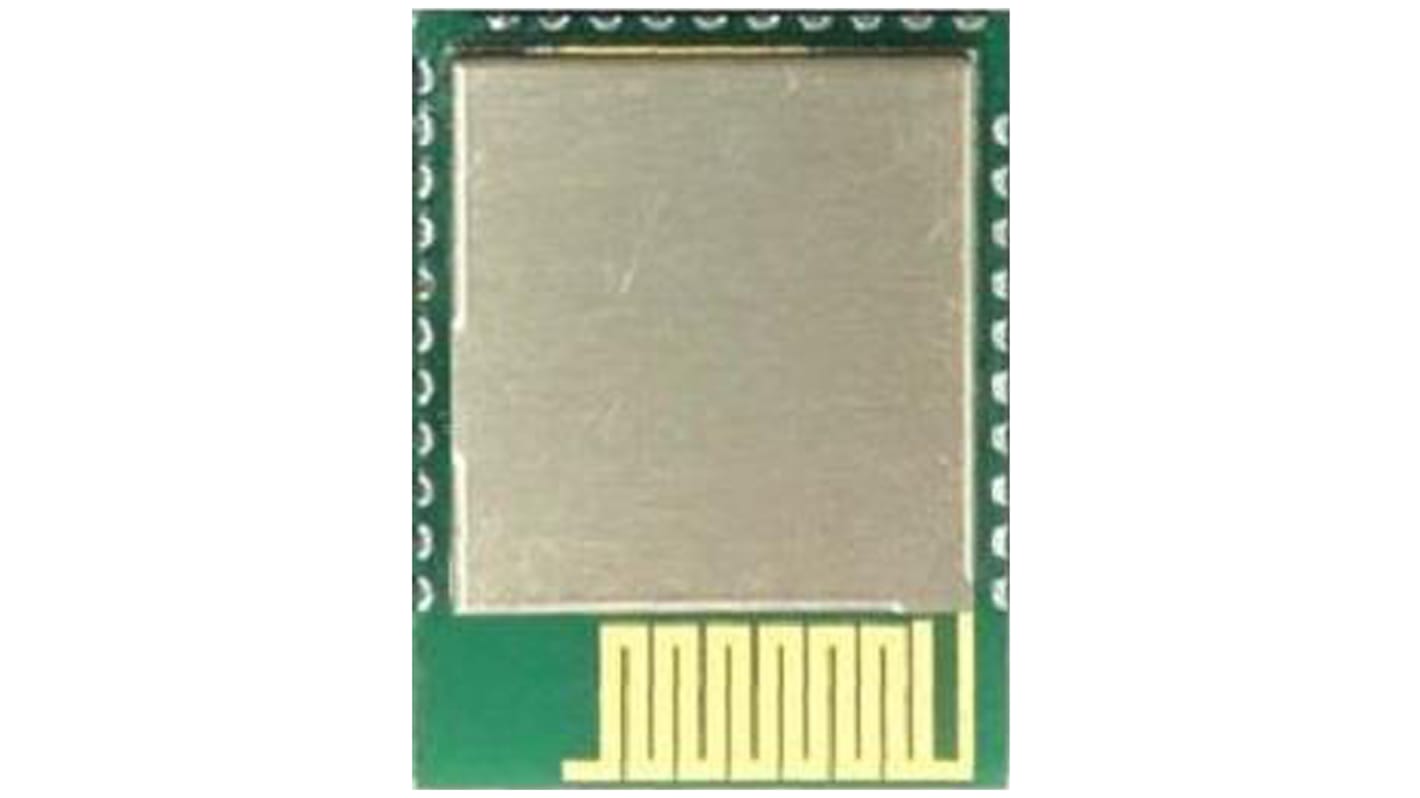

Moduł Bluetooth 4.1 14.52 x 19.2 x 2mm CYBLE-012011-00 -87dBm 3dBm

Moduł CYBLE-01201x-x0 zawiera wszystkie niezbędne elementy, aby możliwe było zastosowanie łączności bezprzewodowej Bluetooth BLE o niskim poborze mocy w projekcie. W zestawie znajduje się bezpłatny stos CLE zgodny ze standardem Bluetooth 4.1. Dostępne są dwie wersje: Jeden w pełni wykwalifikowany i certyfikowany moduł bez certyfikatu może służyć jedynie do wstępnego rozwoju laboratorium. Narzędzie PSoC Creator™ zapewnia zintegrowane środowisko projektowe (IDE) do konfiguracji, tworzenia, programowania i testowania aplikacji BLE.

Rdzeń procesora CYBL10 48MHz Cortex-M0 z pamięcią flash 128 KB, 16 KB RAM
Zakres częstotliwości radiowej: Od 2400 do 2482MHz - pasmo ISM
Moc wyjściowa RF: Do +3dBm
Czułość odbiornika: -87dBm
Szybkość transmisji danych OTA: 1 Mb/s
Do 23 x GPIO
Czujniki pojemnościowe do 22 x dla przycisków i suwaków z tolerancją cieczy
8-kanałowy, 12-bitowy przetwornik analogowo-cyfrowy 1 Msps z wewnętrznym odniesieniem, próbką i wstrzymaniem (S/H) i sekwenencer kanału
2 x szeregowe bloki komunikacyjne (SCB) obsługujące układ I²C (Master/slave), SPI (Master/slave) lub UART
Napęd LCD obsługiwany przez wszystkie GPOI (wspólny lub segmentowy)
Programowalne wykrywanie niskiego napięcia (LVD) w zakresie od +1,8 do +4,5Vdc
I²S interfejs Master
Antena PCB
Jeden stos protokołów obsługujący generyczny profil dostępu (GAP) dla ról: Centralny, Peripheral, Obserwator i nadawca
Przełączanie między centralną a agencją urządzeń peryferyjnych w podróży
Standardowe profile i usługi BLE
Tryby zasilania: Aktywny, Sleep, Deep Sleep, Hibernate i Stop
Zasilanie +1,8V do +5,5V DC
Zakres temperatur pracy: Od -40 do +85°C.
Wymiary: 14,52 x 19,20 mm, format SMT
Aplikacje: Komunikacja krótkiego zasięgu w Internecie na temat transmisji danych (IOT)

RS Kody produktów
124-4406 CYBLE-012011-00 proc. Modułu radiowego EZ-BLE, z pełnym certyfikatem
124-4407 CYBLE-012012-10 proc. Modułu radiowego EZ-BLE, bez certyfikatu

Płytka ewaluacyjna jest dostępna pod numerem RS 124-4197 .

CE, FCC, IC, MIC, KC (tylko CYBLE-012011-00)

Rozmiar modułu: 14,52 mm x 19,20 mm x 2,00 mm (z osłoną)
Połączenia płytek lutowniczych są łatwe w użyciu
128 KB pamięci flash, 16 KB pamięci SRAM
Do 23 komputerów GPOI można skonfigurować jako otwarte spusty wysoko/nisko, podciągowe/podciągowe, analogowe HI-Z, cyfrowe HI-Z lub silne wyjście
Moduł jednomodowy Bluetooth 4.1 posiada odpowiednie kwalifikacje
Przemysłowy zakres temperatur: od -40 °C do +85 °C
32-bitowy procesor (0,9 DMIPS/MHz) z 32-bitowymi przyrostami w pojedynczym cyklu, działającymi z szybkością do 48 MHz.
Zegar watchdog z wewnętrznym oscylatorem małej prędkości (MOP)
2-stykowe SWD do programowania
Pobór mocy
Moc wyjściowa TX: Od -18 magnezji całkowicie wypalonej do +3 magnezji całkowicie wypalonej
Odbierany wskaźnik siły sygnału (RSSI) o rozdzielczości 1 dB
Pobór prądu TX 15,6 mA (tylko radio, 0 magnezji całkowicie wypalonej)
RX pobór prądu 16,4 mA (tylko radio)
Obsługa trybu niskiego poboru mocy
Głębokie uśpienie: 1,3 μA z włączonym oscylatorem zegarkowym (WCO)
Hibernacja: 150 nA z retencją SRAM
Stop: 60 nA z GPIO (P2.2) lub funkcją aktywacji XRES
