- Nr art. RS:
- 828-8891
- Nr części producenta:
- RN42SM-I/RM
- Producent:
- Microchip
Produkt wycofany
Produkt alternatywny
Ten produkt jest aktualnie niedostępny. Zapoznaj się z poniższym produktem alternatywnym.
- Nr art. RS:
- 828-8891
- Nr części producenta:
- RN42SM-I/RM
- Producent:
- Microchip
Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu

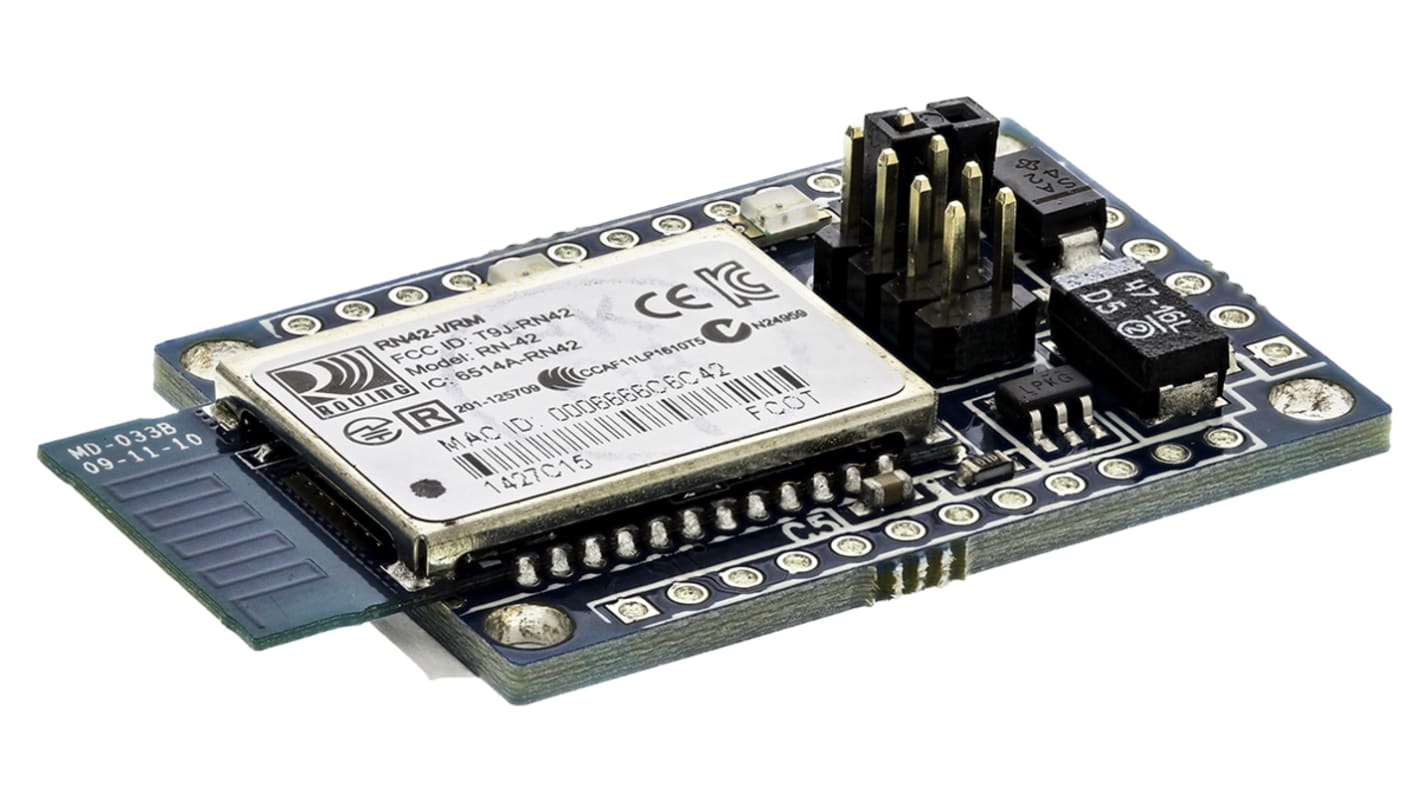

RN-42-SM Bluetooth 2.1 + Moduł gniazda EDR klasy 2
RN42-SM to moduł PCB z otworem przelotowym, wyposażony w radio RN42 Bluetooth klasy 2 przeznaczone dla producentów OEM, które zwiększają możliwości urządzeń bezprzewodowych. System RN42 jest idealny do stosowania z zasilaniem bateryjnym i jest domyślnie gotowy do użycia w konfiguracji SPP (Profil portu szeregowego). W trybie uśpienia zużywa ona tylko 250 μA przy jednoczesnym pozostawieniu możliwości wykrycia i podłączenia. Dostępnych jest wiele trybów niskiego poboru mocy, które umożliwiają wybieranie przy użyciu najniższego profilu zasilania dla danej aplikacji.
RN42-SM Socket Module
RN42 Moduł Bluetooth
Interfejs szeregowy RS-232 z kontrolą przepływu RTS/CTS
Zwora łącza hedera dla: Domyślnej szybkości odtwarzania, automatycznego wykrywania, automatycznego Master i resetowania ustawień fabrycznych
2 diody LED stanu
Wbudowany regulator +3,3V.
Wymiary: 33 x 23 mm
RN42 Moduł Bluetooth klasy 2
Moduł nadajnika-odbiornika Bluetooth 2.1 + EDR (Enhanced Data Rate)
Kompatybilny wstecz z Bluetooth 2.0, 1.2 i 1.1
Zakres częstotliwości radiowej: Od 2,402 do 2,480GHz, z 79 kanałami
Modulacja: GFSK z FHSS
Moc wyjściowa RF: +4 dBm
Czułość odbiornika: -80dBm
Komunikacja z hostem: Serial UART z kontrolą przepływu RTS/CTS
Stałe prędkości transmisji SPP: 240 kb/s (slave), 300 kb/s (Master)
Wbudowany stos Bluetooth: Luka, protokoły SDP, RFCOMM i L2CAP z obsługą profili SPP i DUN
Szyfrowanie AES-128
Antena PCB
Zasilanie: Od +3,0 V do +3,6 V DC
Zakres temperatur pracy: Od -40 do +85°C.
Zastosowania: Wymiana kabli, skanery kodów paskowych, systemy pomiarowe i monitorujące, czujniki przemysłowe i elementy sterujące, urządzenia medyczne
RN42 Moduł Bluetooth
Interfejs szeregowy RS-232 z kontrolą przepływu RTS/CTS
Zwora łącza hedera dla: Domyślnej szybkości odtwarzania, automatycznego wykrywania, automatycznego Master i resetowania ustawień fabrycznych
2 diody LED stanu
Wbudowany regulator +3,3V.
Wymiary: 33 x 23 mm
RN42 Moduł Bluetooth klasy 2
Moduł nadajnika-odbiornika Bluetooth 2.1 + EDR (Enhanced Data Rate)
Kompatybilny wstecz z Bluetooth 2.0, 1.2 i 1.1
Zakres częstotliwości radiowej: Od 2,402 do 2,480GHz, z 79 kanałami
Modulacja: GFSK z FHSS
Moc wyjściowa RF: +4 dBm
Czułość odbiornika: -80dBm
Komunikacja z hostem: Serial UART z kontrolą przepływu RTS/CTS
Stałe prędkości transmisji SPP: 240 kb/s (slave), 300 kb/s (Master)
Wbudowany stos Bluetooth: Luka, protokoły SDP, RFCOMM i L2CAP z obsługą profili SPP i DUN
Szyfrowanie AES-128
Antena PCB
Zasilanie: Od +3,0 V do +3,6 V DC
Zakres temperatur pracy: Od -40 do +85°C.
Zastosowania: Wymiana kabli, skanery kodów paskowych, systemy pomiarowe i monitorujące, czujniki przemysłowe i elementy sterujące, urządzenia medyczne
Uwaga
Zatwierdzenia
Bluetooth, FCC, IC, EN
.
Bluetooth - Microchip
Dane techniczne
Atrybut | Parametr |
---|---|
Klasa Bluetooth | Klasa wyzwalania Class 2 |
Wersja Bluetooth | 2.1 |
Maksymalna moc wyjściowa | 4dBm |
Czułość odbiornika | -80dBm |
Obsługiwane złącza magistrali | UART, USB |
Wymiary | 25.8 x 13.4 x 2.4mm |
Wysokość | 2.4mm |
Długość | 25.8mm |
Maksymalna temperatura robocza | +85°C |
Szerokość | 13.4mm |
