Moduł LoRa RN2483-I/RM101, UART, 3.6V, Microchip
- Nr art. RS:
- 880-6821
- Nr części producenta:
- RN2483-I/RM101
- Producent:
- Microchip
Produkt wycofany
- Nr art. RS:
- 880-6821
- Nr części producenta:
- RN2483-I/RM101
- Producent:
- Microchip

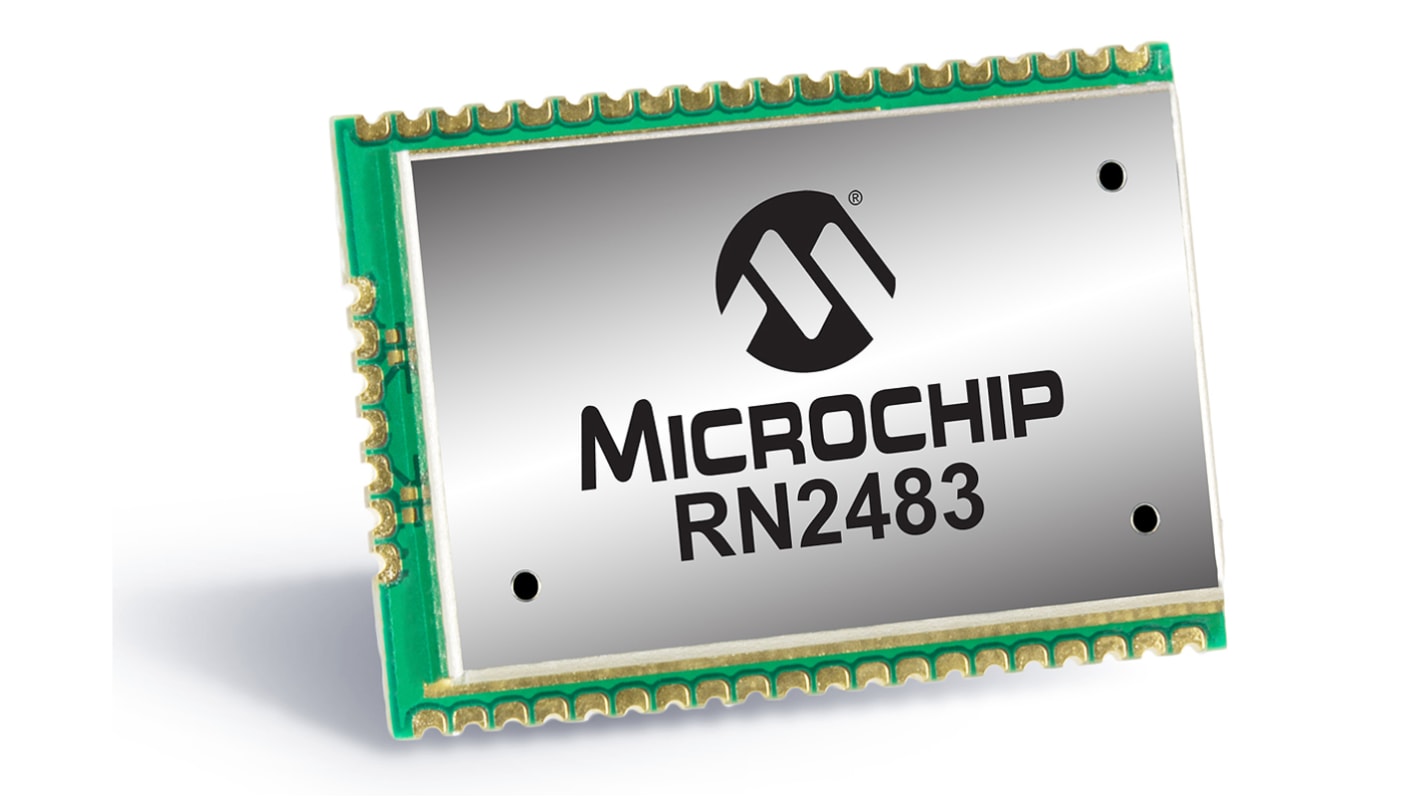

RN2483 LRa Moduł nadajnika-odbiornika dalekiego zasięgu w paśmie Sub-GHz
Moduł transceivera Microchip RN2483 Long Rge LoRa™ zapewnia projektantom łatwe w użyciu rozwiązanie zgodne z protokołem LoRaWAN™ klasy A, przeznaczone do zastosowań typu Internet of Things (IoT) i M2M (Machine to Machine), które wymagają transmisji danych o niskim poziomie mocy. Serwer RN2483 jest wyposażony w kontroler pasma podstawowego i procesor interfejsu programowania aplikacji (API), co upraszcza integrację technologii LoRa™ z produktami.
Funkcje ogólne
Wbudowany stos protokołów LoRaWAN™ klasy A.
Interfejs poleceń ASCII poprzez UART
Obudowa kompaktowa 17.8 x 26.7 x 3 mm
Występy SMT do łatwego i niezawodnego montażu na płytkach drukowanych
Aktualizacja oprogramowania sprzętowego urządzenia (DFU) przez UART
14 GPIO do sterowania, stanu i ADC
Wysoce zintegrowany moduł z MCU, Crystal, EUI-64 Node Ident Serial EEPROM, transceiver radiowy z analogowym frontem i pasującymi obwodami
Europejska dyrektywa w sprawie badań i rozwoju technologicznego oceniła moduł radiowy
Interfejs poleceń ASCII poprzez UART
Obudowa kompaktowa 17.8 x 26.7 x 3 mm
Występy SMT do łatwego i niezawodnego montażu na płytkach drukowanych
Aktualizacja oprogramowania sprzętowego urządzenia (DFU) przez UART
14 GPIO do sterowania, stanu i ADC
Wysoce zintegrowany moduł z MCU, Crystal, EUI-64 Node Ident Serial EEPROM, transceiver radiowy z analogowym frontem i pasującymi obwodami
Europejska dyrektywa w sprawie badań i rozwoju technologicznego oceniła moduł radiowy
Operacje RF
Częstotliwość robocza 433 MHz i 868 MHz.
Programowana szybkość transmisji bitów RF do 300 kb/s z modulacją FSK, 5468 b/s z modulacją technologii LoRa™
Wysoka czułość odbiornika: Do -148 dBm
Moc TX: Regulowana do +14 dBm o wysokiej wydajności PA
Modulacja FSK, GFSK i LoRa Technology
IIP3 = -11 dBm
>zasięg 15 km w środowisku podmiejskim, >zasięg 5 km w środowisku miejskim
Programowana szybkość transmisji bitów RF do 300 kb/s z modulacją FSK, 5468 b/s z modulacją technologii LoRa™
Wysoka czułość odbiornika: Do -148 dBm
Moc TX: Regulowana do +14 dBm o wysokiej wydajności PA
Modulacja FSK, GFSK i LoRa Technology
IIP3 = -11 dBm
>zasięg 15 km w środowisku podmiejskim, >zasięg 5 km w środowisku miejskim
.
Moduły bezprzewodowe Microchip
Atrybut | Parametr |
|---|---|
| Obsługiwane złącza magistrali | UART |
| Napięcie zasilania | 3.6V |
| Wymiary | 17.8 x 26.7 x 3mm |
| Wysokość | 3mm |
| Długość | 26.7mm |
| Maksymalna temperatura robocza | +85°C |
| Minimalna temperatura robocza | -40°C |
| Szerokość | 17.8mm |
