Programowalny logiczny zestaw rozwojowy 410-316 FPGA Nexys Video Artix-7 Płyta rozwojowa ADC1410 Digilent

Zobacz kategorię

Suma częściowa (1 sztuka)*

2 358,63 zł

(bez VAT)

2 901,11 zł

(z VAT)

Add to Basket
wybierz lub wpisz ilość
Tymczasowo niedostępny
  • 3 szt. dostępne od 03 kwietnia 2026
  • Dodatkowe 1 szt. dostępne od 08 maja 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty
Za jednostkę
1 +2 358,63 zł

*cena orientacyjna

Nr art. RS:
134-6477
Numer artykułu Elfa Distrelec:
300-44-277
Nr części producenta:
410-316
Producent:
Digilent
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Digilent

Typ produktu

Programowalny logiczny zestaw rozwojowy

Technologia logiki programowanej

FPGA

Rodzaj zestawu

Płyta rozwojowa

Polecane urządzenie

ADC1410

Nazwa zestawu

Nexys Video Artix-7

Normy/Zatwierdzenia

RoHS

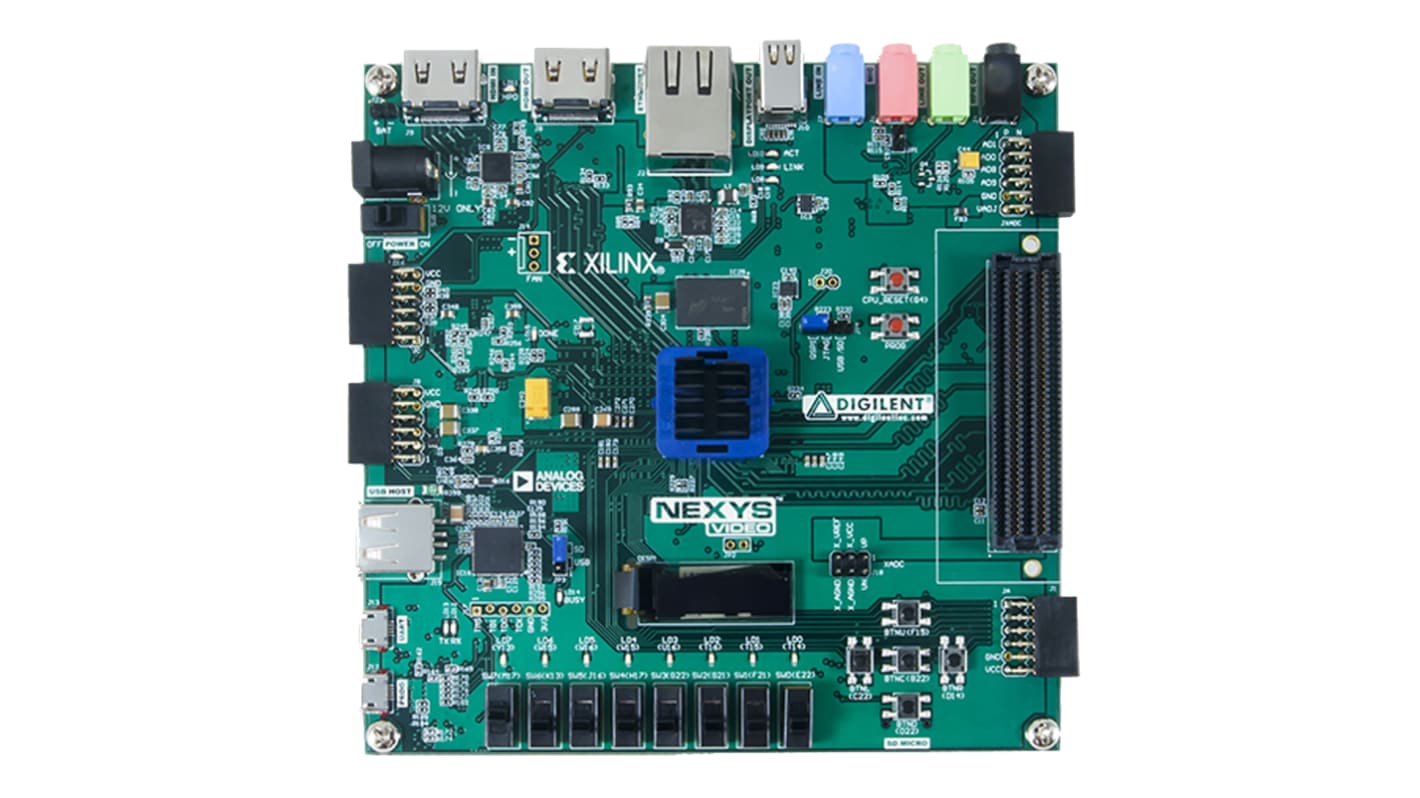

Nexys Video Artix-7 płytka drukowana FPGA Trainer


Płyta główna Nexys Video FPGA zawiera duże, wydajne urządzenie Artix-7 FPGA, bogate pamięci zewnętrzne, szybkie cyfrowe porty wideo i 24-bitowy koder-dekoder dźwięku. Doskonale nadaje się do przetwarzania dźwięku i obrazu. Zgodność z zestawem narzędzi ISE® i pakietem projektowym Vivado®. Jest również obsługiwany w ramach bezpłatnej licencji WebPACK™.

Funkcje Xilinx Artix-7 FPGA (XC7A200T-1SBG484C)


• 215360 komórek logicznych w 33650 warstwach (każda warstwa zawiera 4 x 6-wejściowe LUTS i 8 x flip-flops)

• Szybka pamięć RAM 13 Mbit

• 10 x kolumny do zarządzania zegarem, każdy z pętlą PLL (fazowo-blokowaną)

• Warstwy 740 x DSP

• Wewnętrzna szybkość zegara przekraczająca 450 MHz.

• Zintegrowany przetwornik analogowo-cyfrowy (XADC)

• Do 3,75 Gb/s dla transceiverów GTP

Funkcje karty wideo Nexys


• MT41K256M16HA-187E 512MiB DDR3 SDRAM

• Sześciowa pamięć flash S25FL256S 32MiB z poczwórną SPI

• 24AA025E48 EEPROM dla adresu MAC węzła Ethernet

• stereofoniczny koder-dekoder audio ADAU1761 SigmaDSP

• Złącze wyjściowe HDMI

• Złącze wejściowe HDMI

• Programowalne przez JTAG, Quad-SPI lub USB

• Ekran OLED o rozdzielczości 0,91 cala, 128 x 32 pikseli

• Kontrolka LED programowania FPGA - Gotowe

• 8 diod LED użytkownika

• 5 x przyciski użytkownika

• 8 przełączników przesuwnych użytkownika

• Złącze MicroUSB (JTAG) do programowania urządzeń USB

• Most USB-UART przez gniazdo mikroUSB

• Gniazdo hosta HID USB-A dla myszy, klawiatur i kart pamięci

• Złącze MDP sygnału wyjściowego DisplayPort

• 160-stykowe złącze LPC FMC

• Gniazdo RJ45 do połączenia Ethernet 10/100/1000

• Gniazdo wejściowe mikrofonu mono 3,5 mm

• Gniazdo 3,5 mm do dołączenia stereofonicznego sygnału fonicznego

• Gniazdo 3,5 mm do dołączenia stereofonicznego wyjścia liniowego audio

• Gniazdo 3,5 mm do podłączenia słuchawek stereofonicznych

• Gniazdo karty microSD

• 3 x standardowe złącza Pmod 2 x 6-stykowe

• Podwójne złącze analogowe/cyfrowe XADC Pmod 2 x 6-stykowe

• Moc z gniazda cylindrycznego lub zewnętrznego hedera +12V DC

FPGA to urządzenie półprzewodnikowe składające się z Matrix Configurable Logic Blocks (CLB) połączonych przez programowalne łączniki. Użytkownik określa te połączenia poprzez programowanie SRAM. CLB może być prosty (ORAZ, LUB Gates, itp.) lub złożony (blok pamięci RAM). Układ FPGA umożliwia wprowadzanie zmian w konstrukcji nawet po przylutowaniu urządzenia do płytki drukowanej.

Supplied with

Plastikowa osłona z pianką ochronną i kablem USB
