Oprogramowanie do oscyloskopów, Oprogramowanie do dekodowania symbolicznego magistrali ARINC 429, Seria HDO4000,

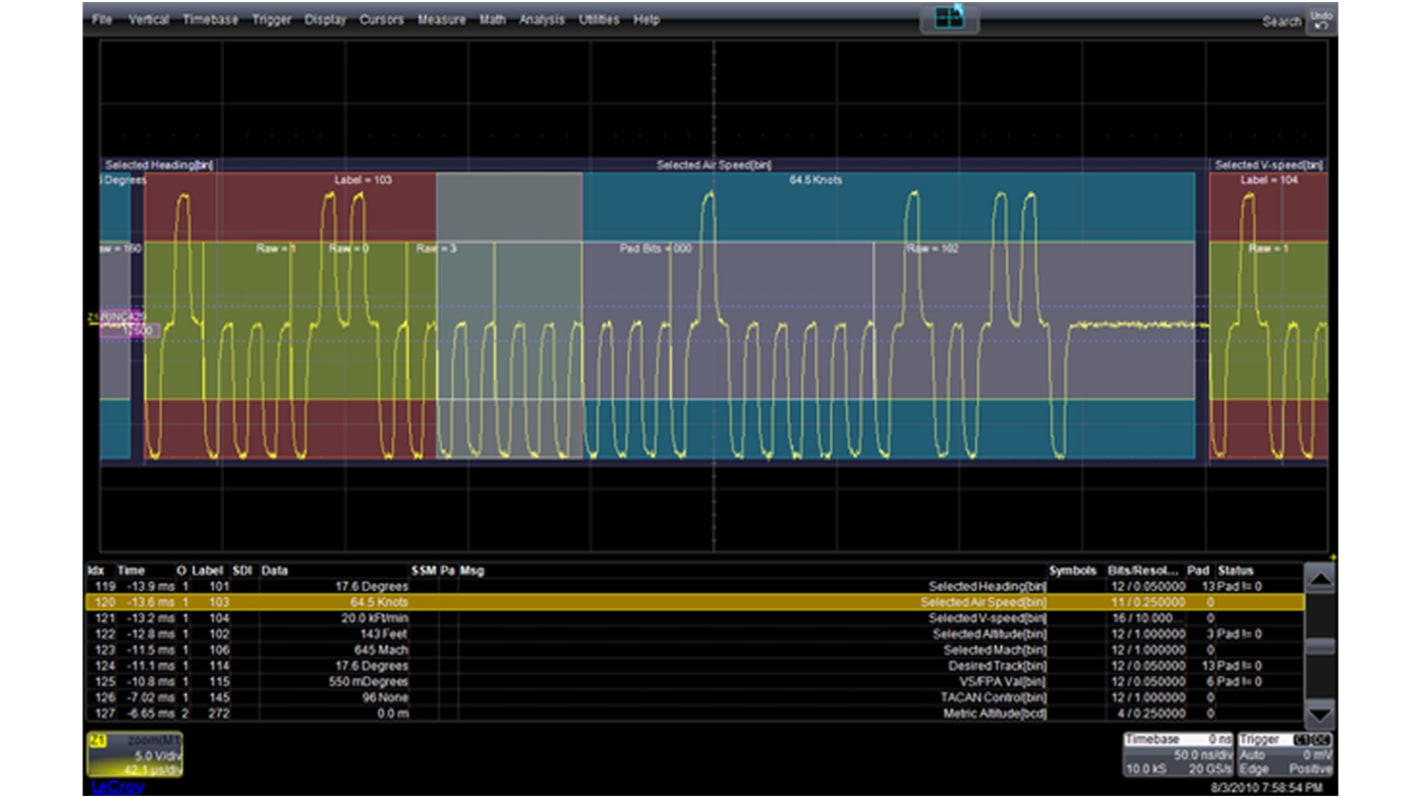

Teledyne LeCroy ARINC 429 dekodowanie i symboliczne rozwiązanie to narzędzie do debugowania protokołu na poziomie systemu, a także rozwiązywania problemów dotyczących jakości sygnału. Zestaw ARINC 429 Decode i symboliczny dodaje unikalny zestaw narzędzi do oscyloskopu HDO4000, upraszczając projektowanie i debugowanie systemów ARINC 429. Kolorowe nakładki na różne części protokołu ułatwiają zrozumienie Visual Display. W zależności od podstawy czasu lub stopnia powiększenia dane dekodowania mogą być prezentowane w formie skondensowanej albo rozwiniętej, ułatwiając zrozumienie zdarzeń zachodzących podczas krótkich lub długich akwizycji. Pakiet dekoduje dane szeregowe ARINC 429 na tekst symboliczny (warstwa aplikacji) bezpośrednio na wyświetlaczu oscyloskopu. Plik zdefiniowany przez użytkownika przekształca szesnastkowe, dwójkowe, szesnastkowe lub dziesiętne wartości na etykiety zdefiniowane przez system ARINC 429. Informacje są skupione w jednym miejscu. Podgląd warstwy aplikacji ARINC 429 sygnałów na TOP warstwy fizycznej zapewnia unikalny widok, którego analizatory magistrali nie mogą użyć. Pomiary takie jak amplituda i czas narastania pomagają debugować problemy warstwy fizycznej, które mogą nie być widoczne w widoku protokołu. Można wyświetlić pola etykiet i identyfikatorów urządzeń odpowiadające plikom dostarczonym przez użytkownika, co ułatwia interpretację wyświetlania protokołu.

Do krzywych ARINC 429 można dodać oznaczenia symboliczne, aby dostosować odczyt dekodowania
Skorelować krzywe analogowe z dekodowaniem protokołu na jednym ekranie
Wyświetl zdekodowane dane w formacie binarnym, szesnastkowym, dziesiętnym lub symbolicznym
Informacje zdekodowania są powiększane w miarę zmiany lub powiększenia podstawy czasu
Wygodny wyświetlacz stołowy z funkcją szybkiego powiększania do bajtu
Możliwość szybkiego wyszukiwania określonych pakietów komunikatów
