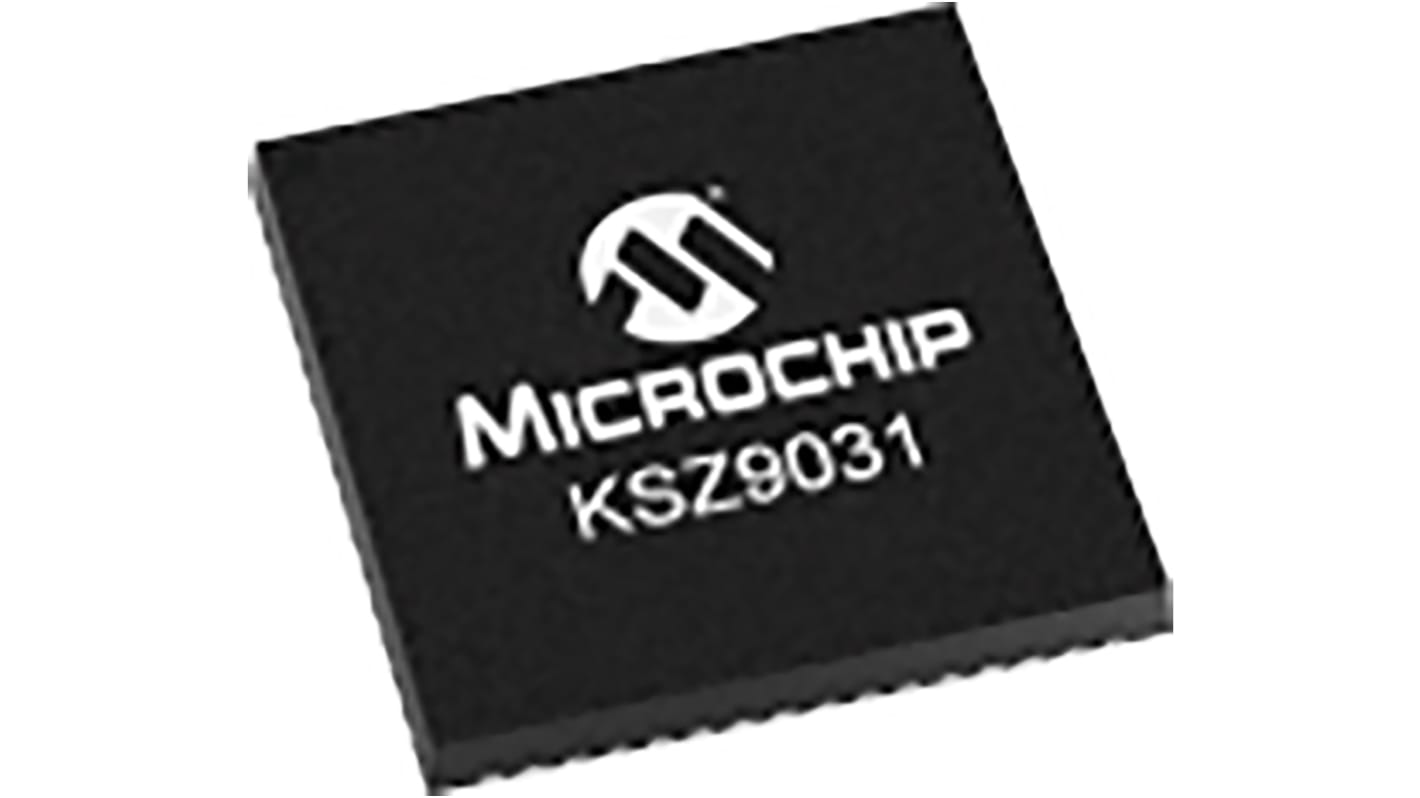

Nadajnik-odbiornik Ethernet 1000Mbit/s KSZ9031RNXIC 1000BASE-T, 100BASE-TX, 10BASE-T, IEEE 802.3, 1-kanałowy 48-pinowy

Urządzenie KSZ9031 ogranicza koszt płytki i upraszcza układ płytki poprzez użycie układowych rezystorów końcowych dla czterech par różnicowych i poprzez integrację sterownika LDO, który obsługuje ekonomiczny układ MOSFET do zasilania rdzenia 1,2 V.

Jednoukładowy nadajnik-odbiornik 10/100/1000 Mb/s Ethernet
Urządzenie KSZ9031Mxx jest wyposażone w standardowy interfejs GMII/MII z we/wy z tolerancją 3,3 V/2,5 V/1,8 V
Urządzenie KSZ9031Rxx z synchronizacją RGMII obsługuje układowe opóźnienie zgodne z RGMII w wersji 2.0, z opcjami programowania opóźnienia zewnętrznego oraz regulowania i korygowania ścieżek synchronizacji TX i RX
GMII/MII/RGMII z we/wy z tolerancją 3,3 V/2,5 V/1,8 V
Automatyczne negocjowanie i automatyczne wybieranie najwyższej prędkości łącza nadrzędnego (10/100/1000 Mb/s) i trybu dupleks (pełny/pół)
Układowe rezystory końcowe dla par różnicowych
Układowy sterownik LDO do obsługi trybu pojedynczego zasilacza 3,3 V – wymaga tylko jednego zewnętrznego układu FET do generowania napięcia 1,2 V dla rdzenia
Obsługa klatek jumbo do 16 KB
Wyjście zegara odniesienia 125 MHz
Tryb wyłączania zasilania z wykrywaniem energii
