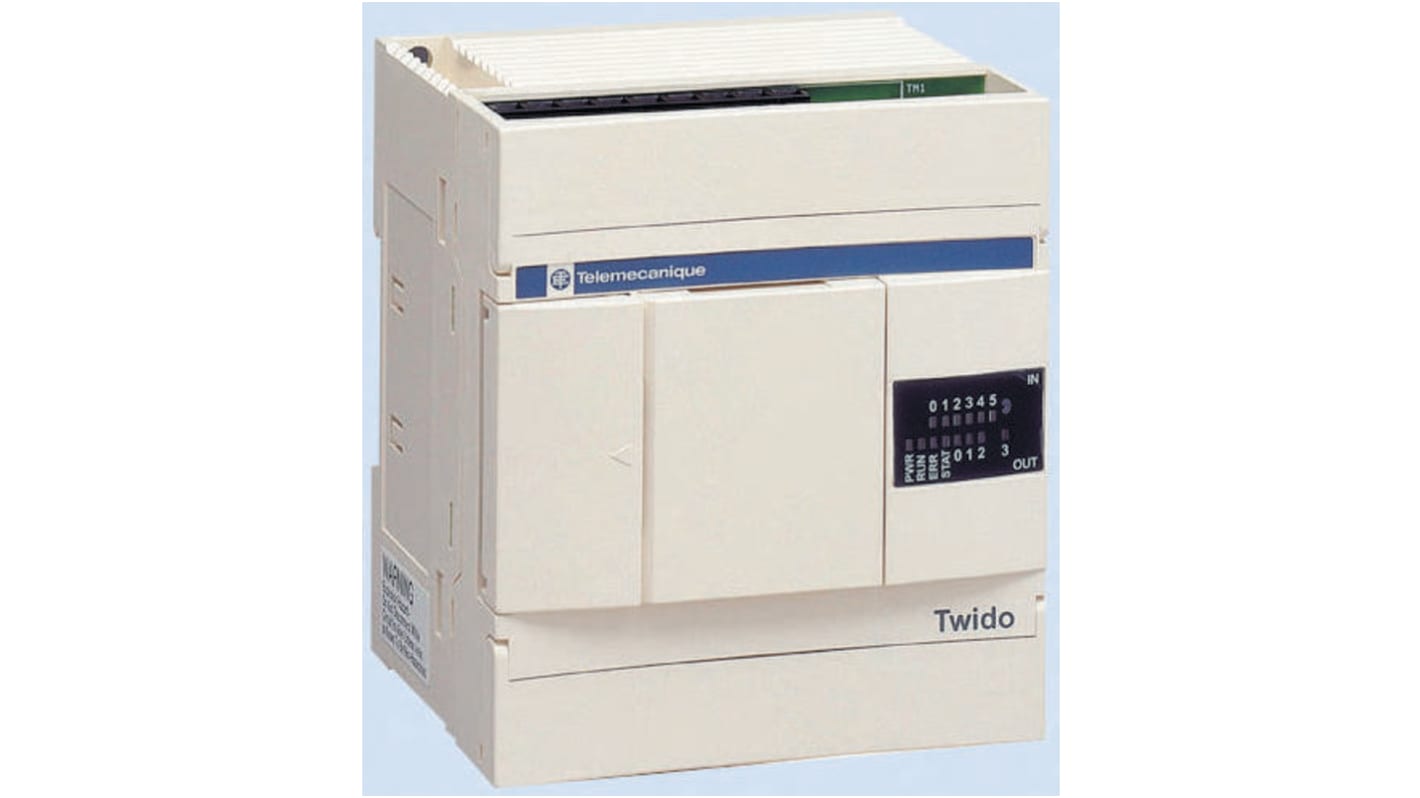

Moduł logiczny Schneider Electric Twido 6 4 RS485 Ujście, źródło Przekaźnik

wejścia 24 Vdc
Wyjścia izolowane
100base-TX ethernet przez RJ45
Parametry wyjściowe dla wyjść przekaźnikowych: 2A@ 250Vac
Obciążalność wyjść tranzystorowych: 0,3A@ 24Vdc
Wymiary: H90 x W80 x D70mm (10 i 16 I/O)
Wys. 90 x szer. 95 x gł. 70 mm (24 wejścia/wyjścia)
H90 x W157 x D70mm (40 I/O)

Programowalny kontroler firmy Telemecanique, dostarczający elastycznych rozwiązań automatyzacji dla systemów sterowania. Zaprojektowany z myślą o łatwej obsłudze i elastyczności, z zaawansowanymi funkcjami sterowania.

Niewielkie wymiary pozwalają zmniejszyć rozmiar panelu w przypadku zastosowań, w których ilość miejsca jest ograniczona
Elastyczne możliwości wyboru okablowania (zdejmowane terminal śrubowy i złącza typu sprężynowego dla modułów z możliwością rozbudowy), pozwalające na szybkie i łatwe okablowanie
Przeznaczony do zastosowań wymagających od 10 do 264 punktów we/wy
Kompaktowe kontrolery dostępne z 10, 16, 24 lub 40 punktami we/wy
Każdy kontroler jest wyposażony w port programowania RS-485 i numer magazynu 528-8643 posiada również port Ethernet RJ45
Modularne kontrolery wyposażone w 20 lub 40 punktów we/wy
Wszystkie produkty serii Twido spełniają normy następujących instytucji prawnych: IEC61131-2, UL1604/CSA C22.2 nr 13 (klasa 1, dział 2, grupy A, B, C, D), CE i TÜV

Aby podłączyć wszystkie cyfrowe moduły wejścia/wyjścia i analogowe moduły wejścia/wyjścia do sterowników bazowych, urządzenia powinny być montowane na szynach DIN, począwszy od prawej strony podstaw, zgodnie z następującymi zasadami:

Nie można rozbudować małych baz we/wy 10 i 16
24 kompaktowe podstawy we/wy, mieści maksymalnie 4 moduły
40 małych baz we/wy mieści maksymalnie 7 modułów
20 modułowych podstaw we/wy mieści maksymalnie 4 moduły
40 modułowych podstaw we/wy mieści maksymalnie 7 modułów
