Regulator przełączający 80mA Montaż powierzchniowy SMDB Boost, Buck, Flyback

Zobacz wszystkie Przetwornice
Obecnie niedostępne
Przepraszamy, nie mamy informacji, czy ten produkt będzie jeszcze dostępny w magazynie. Zostanie on wkrótce usunięty z oferty RS.
Nr art. RS:
146-5623
Nr części producenta:
LNK302GN
Producent:
Power Integrations
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Power Integrations

Maksymalny prąd wyjściowy

80mA

Maksymalne napięcie wyjściowe

700 V

Funkcja regulatora

Boost, Buck, Flyback

Minimalne napięcie wyjściowe

-0,3 V

Minimalne napięcie wejściowe

85 V AC

Maksymalne napięcie wejściowe

265 V AC

Typ wyjścia

Stałe

Typ montażu

Montaż powierzchniowy

Liczba wyjść

1

Liczba styków

8

Maksymalna częstotliwość przełączania

70 kHz

Typ opakowania

SMDB

Wydajność

75%

Szerokość

3.68mm

Wysokość

3.68mm

Długość

9.83mm

Maksymalna temperatura robocza

+150°C

Minimalna temperatura robocza

-40°C

Wymiary

9.83 x 6.6 x 3.68mm

Kraj pochodzenia:
MY

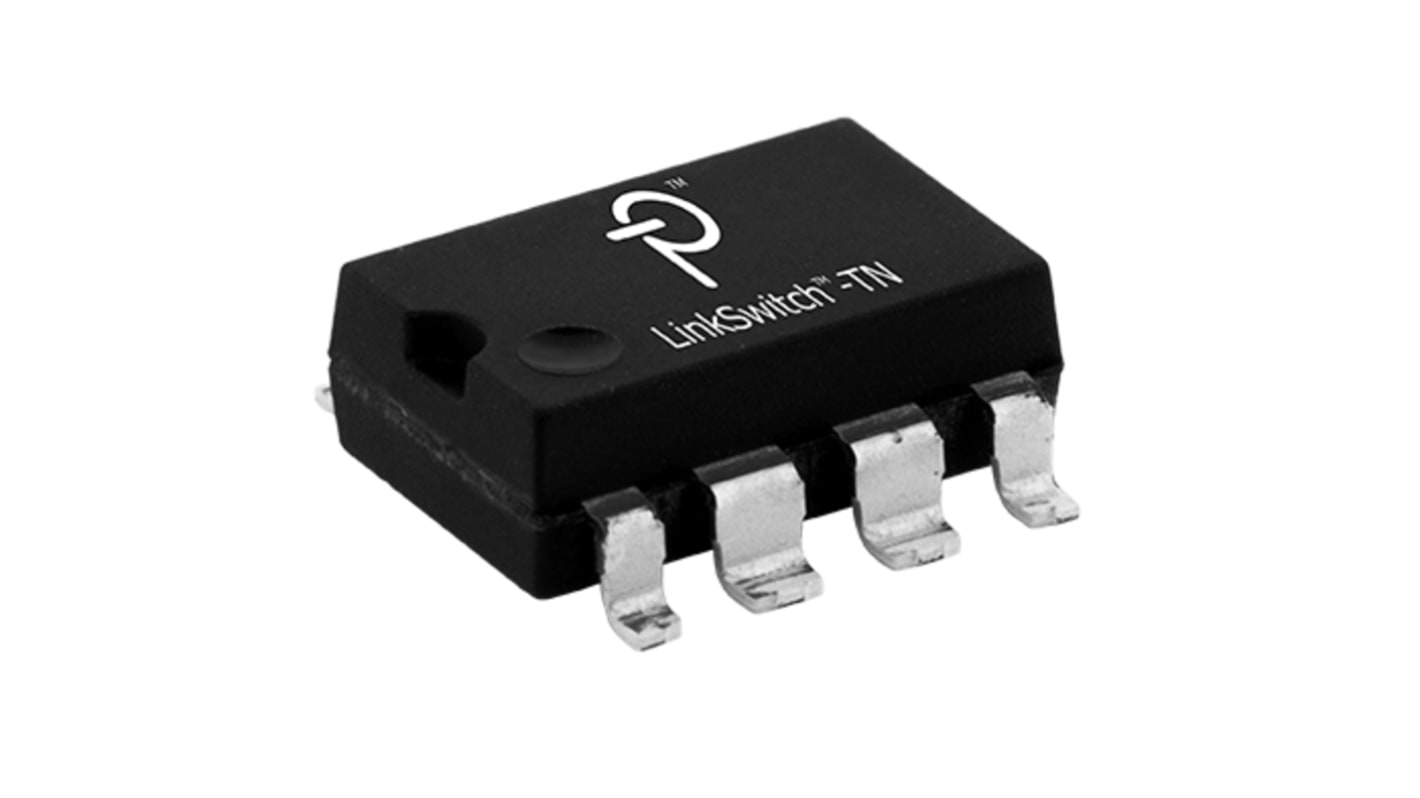

LinkSwitch-TN, Power Integrations


Rodzina urządzeń LinkSwitch-TN, które zastępują zasilacze bierne o bardzo niskim napięciu zasilania AC-DC, bez izolacji.

Klasa MOSFET wewnętrzna 700 V.
Z własnym zasilaniem
STEROWANIE WŁ./WYŁ
Histeretyczne wyłączenie termiczne
Ograniczenie mocy
Jitter częstotliwości zmniejsza zakłócenia elektromagnetyczne
EcoSmart Niski pobór mocy w trybie gotowości/bez obciążenia

Urządzenie LinkSwitch-TN jest specjalnie zaprojektowane w celu zastąpienia wszystkich liniowych i zasilanych przez kondensator (zasilanie pojemnościowe) nieizolowanych zasilaczy w zakresie prądu wyjściowego poniżej 360 mA przy równych kosztach systemu, zapewniając jednocześnie dużo wyższą wydajność i energooszczędność. Urządzenia LinkSwitch-TN mieszczą w jednym monolitycznym układzie scalonym tranzystor mocy MOSFET 700 V, oscylator, prosty mechanizm włączania/wyłączania, wysokonapięciowe impulsowe źródło prądowe, układ fluktuacji częstotliwości, ogranicznik prądu dla każdego cyklu oraz układ odcięcia termicznego.

Wąskie tolerancje i nieznaczne wahania temperatury
Termiczne przeciążenie poziomu systemu, zabezpieczenie przed zwarciem i przerwą w obwodzie na wyjściu
Obsługa topologii typu buck, buck-boost oraz flyback
Doskonała regulacja linii i obciążenia nawet przy typowej konfiguracji
Szerokie pasmo zapewnia szybkie uruchamianie bez przeregulowania
Limit prądu zapewnia tłumienie tętnień linii
Wbudowany ogranicznik prądu i zabezpieczenie termiczne z histerezą

.



Regulatory napięcia przełączania Power Integrations
