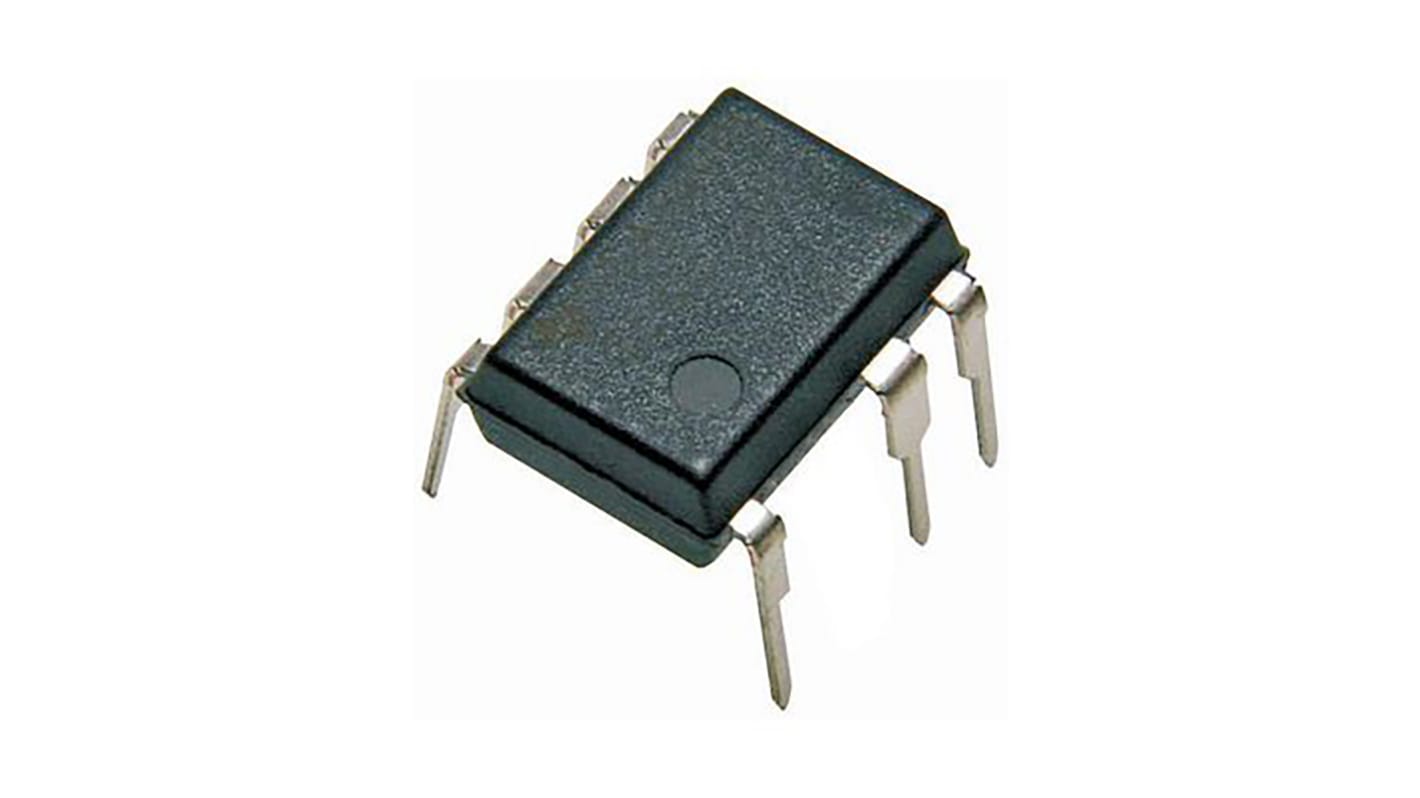

Regulator przełączający 360mA Otwór przezierny DIPB Boost, Buck, Flyback

Nr art. RS:: 146-5652
Nr części producenta:: LNK306PN
Producent:: Power Integrations

Regulator przełączający 360mA Otwór przezierny DIPB Boost, Buck, Flyback

Przy zakupie hurtowym dostępna zniżka

Suma częściowa (1 tuba po 50 sztuk/i)*

205,80 zł

(bez VAT)

253,15 zł

(z VAT)

DARMOWA wysyłka dla zamówień o wartości powyżej 300,00 zł

Tymczasowo niedostępny

5800 szt. dostępne od 09 marca 2026

Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.

Produkty	Za jednostkę	Za Tubę*
50 - 50	4,116 zł	205,80 zł
100 - 100	4,005 zł	200,25 zł
150 +	3,898 zł	194,90 zł

*cena orientacyjna

Nr art. RS:: 146-5652
Nr części producenta:: LNK306PN
Producent:: Power Integrations

Specyfikacje

Informacje techniczne

Atesty i certyfikaty

Szczegółowe dane produktu

Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.

Zaznacz wszystkie	Atrybut	Wartość
	Marka	Power Integrations
	Maksymalny prąd wyjściowy	360mA
	Maksymalne napięcie wyjściowe	700 V
	Funkcja regulatora	Boost, Buck, Flyback
	Minimalne napięcie wyjściowe	-0,3 V
	Minimalne napięcie wejściowe	85 V AC
	Maksymalne napięcie wejściowe	265 V AC
	Typ wyjścia	Stałe
	Typ montażu	Otwór przezierny
	Liczba wyjść	1
	Maksymalna częstotliwość przełączania	70 kHz
	Liczba styków	7
	Typ opakowania	DIPB
	Maksymalna temperatura robocza	+150°C
	Długość	9.83mm
	Szerokość	3.68mm
	Wysokość	3.68mm
	Wymiary	9.83 x 6.6 x 3.68mm
	Minimalna temperatura robocza	-40°C

	Zaznacz wszystkie
	Marka Power Integrations
	Maksymalny prąd wyjściowy 360mA
	Maksymalne napięcie wyjściowe 700 V
	Funkcja regulatora Boost, Buck, Flyback
	Minimalne napięcie wyjściowe -0,3 V
	Minimalne napięcie wejściowe 85 V AC
	Maksymalne napięcie wejściowe 265 V AC
	Typ wyjścia Stałe
	Typ montażu Otwór przezierny
	Liczba wyjść 1
	Maksymalna częstotliwość przełączania 70 kHz
	Liczba styków 7
	Typ opakowania DIPB
	Maksymalna temperatura robocza +150°C
	Długość 9.83mm
	Szerokość 3.68mm
	Wysokość 3.68mm
	Wymiary 9.83 x 6.6 x 3.68mm
	Minimalna temperatura robocza -40°C

Datasheet

Kraj pochodzenia:: CN

LinkSwitch-TN, Power Integrations

Rodzina urządzeń LinkSwitch-TN, które zastępują zasilacze bierne o bardzo niskim napięciu zasilania AC-DC, bez izolacji.

Klasa MOSFET wewnętrzna 700 V.
Z własnym zasilaniem
STEROWANIE WŁ./WYŁ
Histeretyczne wyłączenie termiczne
Ograniczenie mocy
Jitter częstotliwości zmniejsza zakłócenia elektromagnetyczne
EcoSmart Niski pobór mocy w trybie gotowości/bez obciążenia

Urządzenie LinkSwitch-TN jest specjalnie zaprojektowane w celu zastąpienia wszystkich liniowych i zasilanych przez kondensator (zasilanie pojemnościowe) nieizolowanych zasilaczy w zakresie prądu wyjściowego poniżej 360 mA przy równych kosztach systemu, zapewniając jednocześnie dużo wyższą wydajność i energooszczędność. Urządzenia LinkSwitch-TN mieszczą w jednym monolitycznym układzie scalonym tranzystor mocy MOSFET 700 V, oscylator, prosty mechanizm włączania/wyłączania, wysokonapięciowe impulsowe źródło prądowe, układ fluktuacji częstotliwości, ogranicznik prądu dla każdego cyklu oraz układ odcięcia termicznego.

Wąskie tolerancje i nieznaczne wahania temperatury
Termiczne przeciążenie poziomu systemu, zabezpieczenie przed zwarciem i przerwą w obwodzie na wyjściu
Obsługa topologii typu buck, buck-boost oraz flyback
Doskonała regulacja linii i obciążenia nawet przy typowej konfiguracji
Szerokie pasmo zapewnia szybkie uruchamianie bez przeregulowania
Limit prądu zapewnia tłumienie tętnień linii
Wbudowany ogranicznik prądu i zabezpieczenie termiczne z histerezą

.

Regulatory napięcia przełączania Power Integrations
