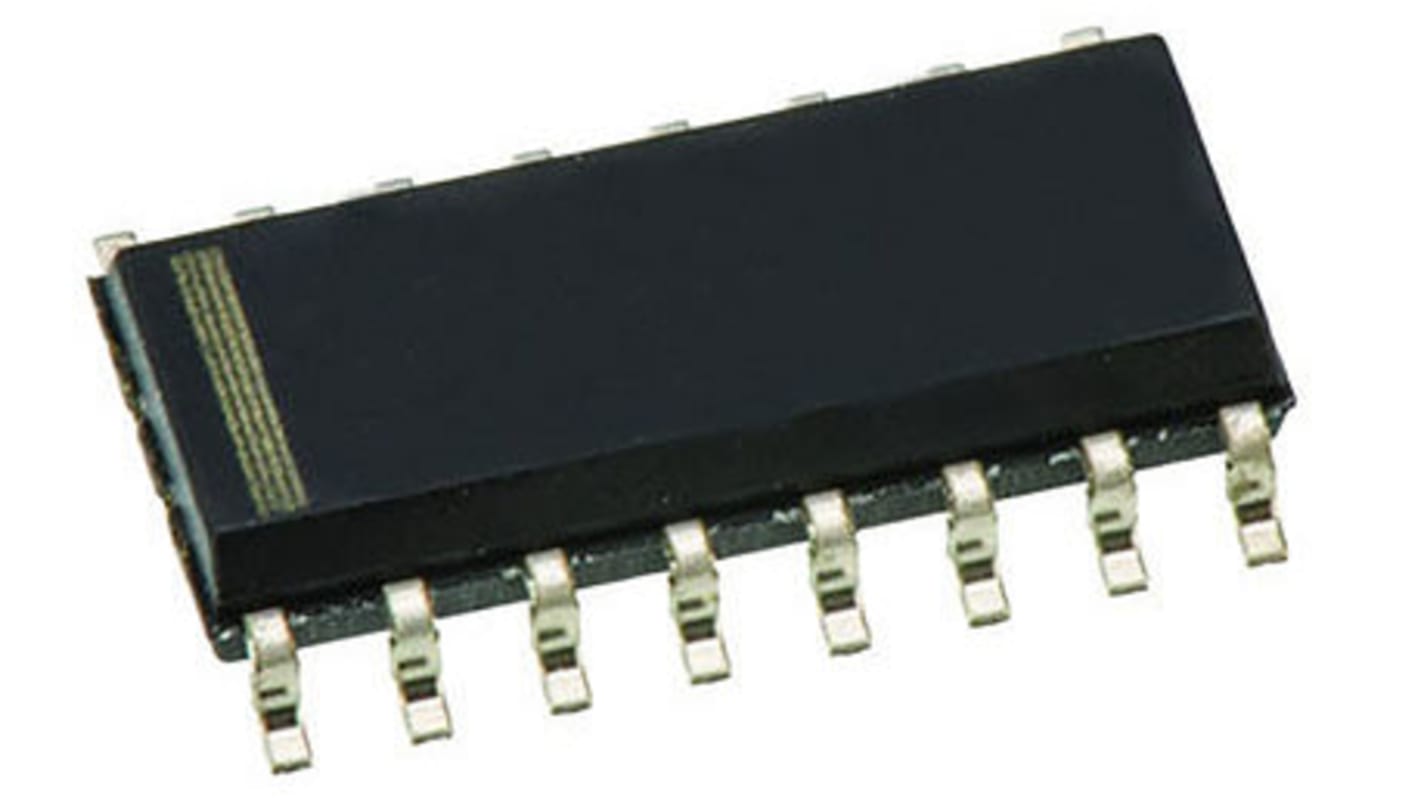

Kontroler PWM 400 kHz Montaż powierzchniowy 16 -pinowy Texas Instruments SOIC

Zobacz wszystkie PWM
Niedostępny
Wkrótce artykuł zostanie wycofany z oferty
Nr art. RS:
121-8952
Nr części producenta:
UC3525ADW
Producent:
Texas Instruments
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie

Marka

Texas Instruments

Maksymalna częstotliwość przełączania

400 kHz

Prąd wyjściowy

400 mA

Metoda sterowania

Napięcie

Liczba wyjść

2

Czas zanikania

50ns

Typ montażu

Montaż powierzchniowy

Czas narastania

100ns

Typ opakowania

SOIC

Liczba styków

16

Topologia

Wzmocnienie, opór, ruch powrotny, przód, pełny mostek, półmostek, Push-Pull

Maksymalne obciążenie robocze

49%

Wymiary

10.28 x 7.52 x 2.35mm

Typ kontrolera PWM

Tryb napięciowy

Długość

10.28mm

Szerokość

7.52mm

Wysokość

2.35mm

Minimalna temperatura robocza

0°C

Minimalne robocze napięcie zasilania

4,5 V

Maksymalne robocze napięcie zasilania

35 V

Maksymalna temperatura robocza

+70°C

Kontroler Flyback, kontrola napięcia, Texas Instruments


Odłączany sterownik zasilania wstecznego zapewnia regulację napięcia stałego (CV) i natężenia prądu stałego (CC) w celu poprawy chwilowej reakcji na duże obciążenie. Regulacja Primary-Side (PSR) eliminuje potrzebę stosowania transoptorów.

.



Kontrolery Flyback, Texas Instruments


Tryb prądu-prądowego i sterownik PWM trybu napięcia
Rozporządzenie w sprawie prawa własności
Tryb Peak Power
Niski pobór energii
