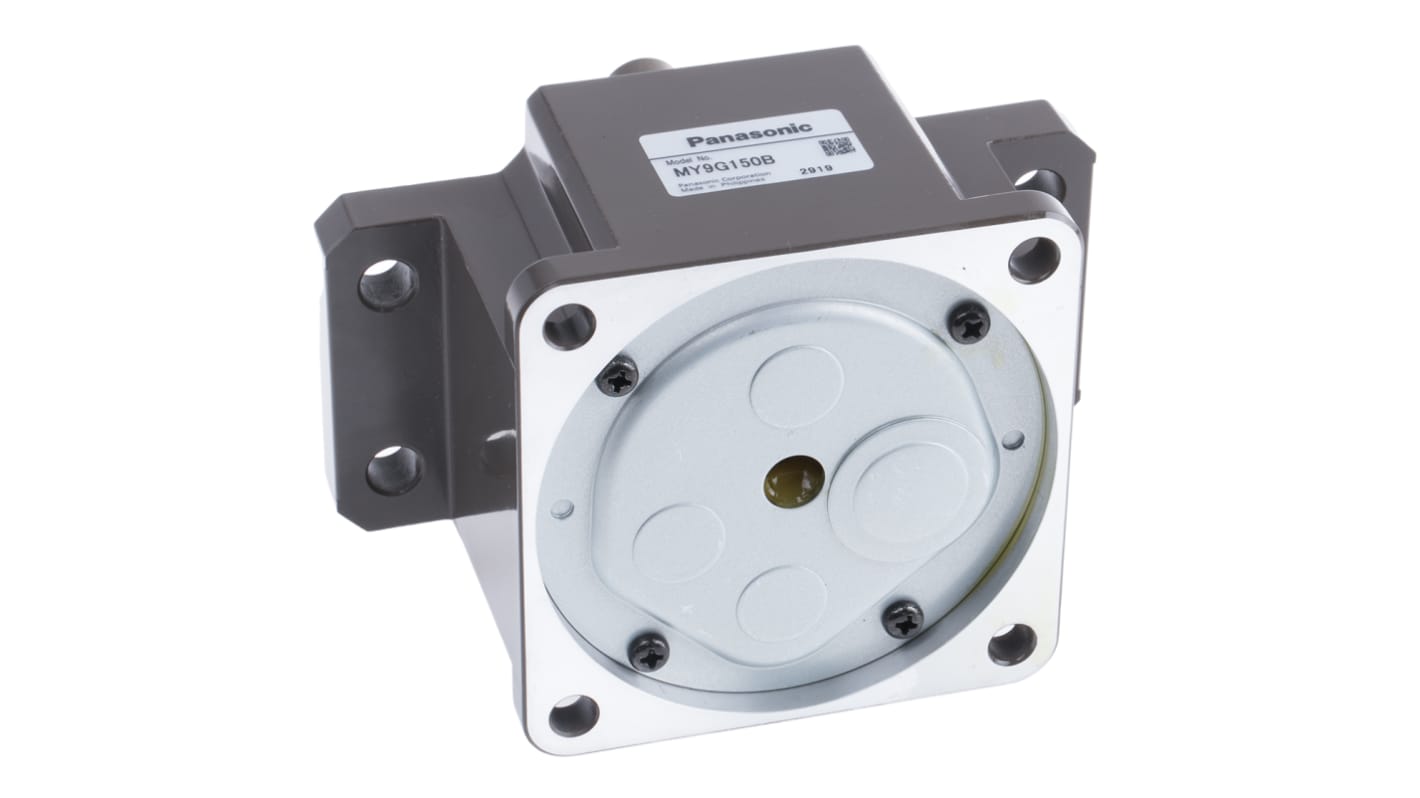

Przekładnia walcowa, 150:1, 19,6 Nm, 9.16obr./min, 60 W, 90 x 90 x 43mm, Panasonic
- Nr art. RS 423-951
- Nr części producenta MY9G150B
- Producent Panasonic
Skrzynie przekładniowe z kołnierzem serii Panasonic 3 o mocy 60 W i 90 mm
Te przekładnie są przeznaczone do jednofazowych i trójfazowych silników Panasonic 3 serii 60W (i 90W). Kołnierz zapewnia lepszy montaż, często wymagany w przypadku silników o większej mocy.
Przeznaczony do stosowania z następującymi silnikami Panasonic 3 serii 60W: 424-162 i 424-156 (jednofazowymi), 424-015 i 424-005 (trójfazowe)
Uwaga
Skrzynie przekładniowe Panasonic 3 serii 60W i 90W mogą być używane wyłącznie z silnikami firmy Panasonic 3 serii 60W i 90W.
Panasonic 3 - Silniki i skrzynie
Silniki Panasonic 3 Series Motors, których wymiary montażowe są takie same jak w serii G, zastępują i oferują następujące korzyści w porównaniu z silnikami serii G:
Skrzynie biegów smarowane smarem
100 godzin życia
Ciche działanie
Izolacja silnika klasy B.
Do dodatkowych zmian w projekcie należą:
Pewna liczba skrzyń biegów z krótszymi przekładniami
Różne wały silników (nie zamienne ze skrzyniami serii G)
Uwaga
Silniki Panasonic 3 Series można stosować wyłącznie z Panasonic 3-Series przekładniami przekładniowymi.
Zatwierdzenia
UL, CE i CCC
| Atrybut | Parametr |
|---|---|
| Przełożenie | 150:1 |
| Typ przekładni | Walcowe |
| Maksymalny wyjściowy moment obrotowy | 19,6 Nm |
| Średnica wału | 15mm |
| Długość całkowita | 90mm |
| Szerokość całkowita | 90mm |
| Głębokość całkowita | 43mm |
| Maksymalna prędkość | 9.16rpm |
| Moc znamionowa | 60 W |
