Sonda do oscyloskopów Pasywna, napięciowa 200MHz Tektronix 1:1, 1:10 P2220

TPS2PBND: Pakiet serwisowy dla oscyloskopów z serii TPS2000 (zawiera 4 pasywne sondy wysokiego napięcia P5120 i oprogramowanie TPS2PWR1)
TPS2PWR1: Pakiet aplikacji do analizy wydajności. Natychmiastowa analiza sygnału mocy, analiza sygnału, analiza harmoniczna, chwilowa utrata mocy, kąt fazowy, wskaźnik dV / dt i dl / dt
TPSBAT: Dodatkowy akumulator
TPSCHG: Prostownik akumulatora

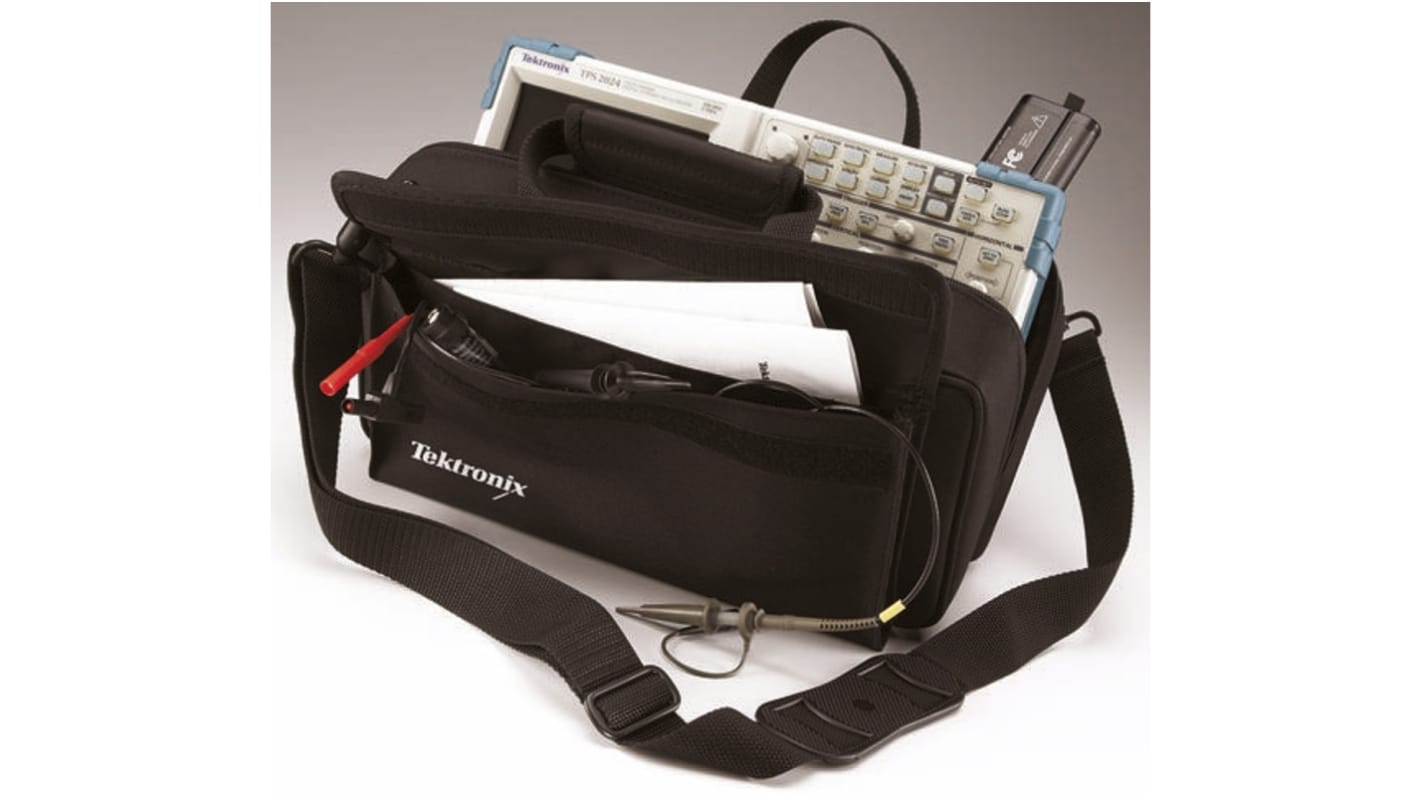

AC2100: Torba
HCTEK321: Twarda obudowa

P2220: Czujnik pasywnego przełączania (1 x / 10 x) 200 MHz.
P5120: Pasywny czujnik wysokiego napięcia (końcówka oczkowa 1000 V CAT II do masy; 600 V CAT II odniesienie do masy)
A622: Lampa prądu stałego / zmiennego (BNC) 100 A, 100 kHz

Sonda do biernego pomiaru napięcia Tektronix P2220 ma szerokość pasma 200 MHz i umożliwia wybór tłumienia 1x lub 10x za pomocą przełącznika znajdującego się na głowicy sondy. Sonda umożliwia również pomiar w trybie swobodnym do 30 VRMS tylko w przypadku oscylomierzy serii TPS2000. Sonda P2220 jest kompatybilna z oscylami serii TDS200, TDS1000, TDS1000B, TDS2000, TDS2000B i TPS2000.

Szerokość pasma dla 10:1/1:1 wynosi 200 MHz/6 MHz.
Współczynnik tłumienia wynosi 10:1/1:1
Impedancja wejściowa dla 10:1/1:1 wynosi 10Mohm/1Mohm
Czas narastania dla 10:1/1:1 wynosi <2,2ns/<50ns
Napięcie kategorii bezpieczeństwa wynosi 150 V, 300 V.
Długość 1,5 m.

Sonda napięcia biernego P2220 zapewnia niezawodne testowanie podstawowych pomiarów przy użyciu osopu. It może być używany do:

Pomiary względnej niskiej częstotliwości
Pomiary komputerowe i telekomunikacyjne o niskiej częstotliwości
Zasilacze
Wzmacniacze niskoczęstotliwościowe

UL3111-1
CSA1010.1
EN61010-1
EN61010-2-031
IEC61010-2-031
CAT II 15 V.
CAT II 300 V.

Wysuwana końcówka haka
6-calowy przewód masowy
Narzędzie do regulacji
Zestaw opasek znacznika
Instrukcja obsługi
