- Nr art. RS:
- 163-9757
- Nr części producenta:
- BALF-NRG-02D3
- Producent:
- STMicroelectronics
- Nr art. RS:
- 163-9757
- Nr części producenta:
- BALF-NRG-02D3
- Producent:
- STMicroelectronics
Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Symetryzatory korzystają z procesu firmy ST, który łączy integrację wysokiej jakości podzespołów biernych częstotliwości radiowej na jednej szklanej karcie. Oprócz przetwarzania zrównoważone/niezrównoważone, umożliwia także integrację odpowiedniej sieci przy małej zajmowanej przestrzeni poniżej 1 mm² dla całości funkcji. Najnowszy symetryzator firmy ST zajmujący powierzchnię 1,2 mm², BALF-NRG-02D3 został specjalnie opracowany do pracy z naszymi nadajnikami-odbiornikami BlueNRG-1 i nowymi BlueNRG-2, co ogranicza złożoność częstotliwości radiowej i zapewnia optymalne połączenie

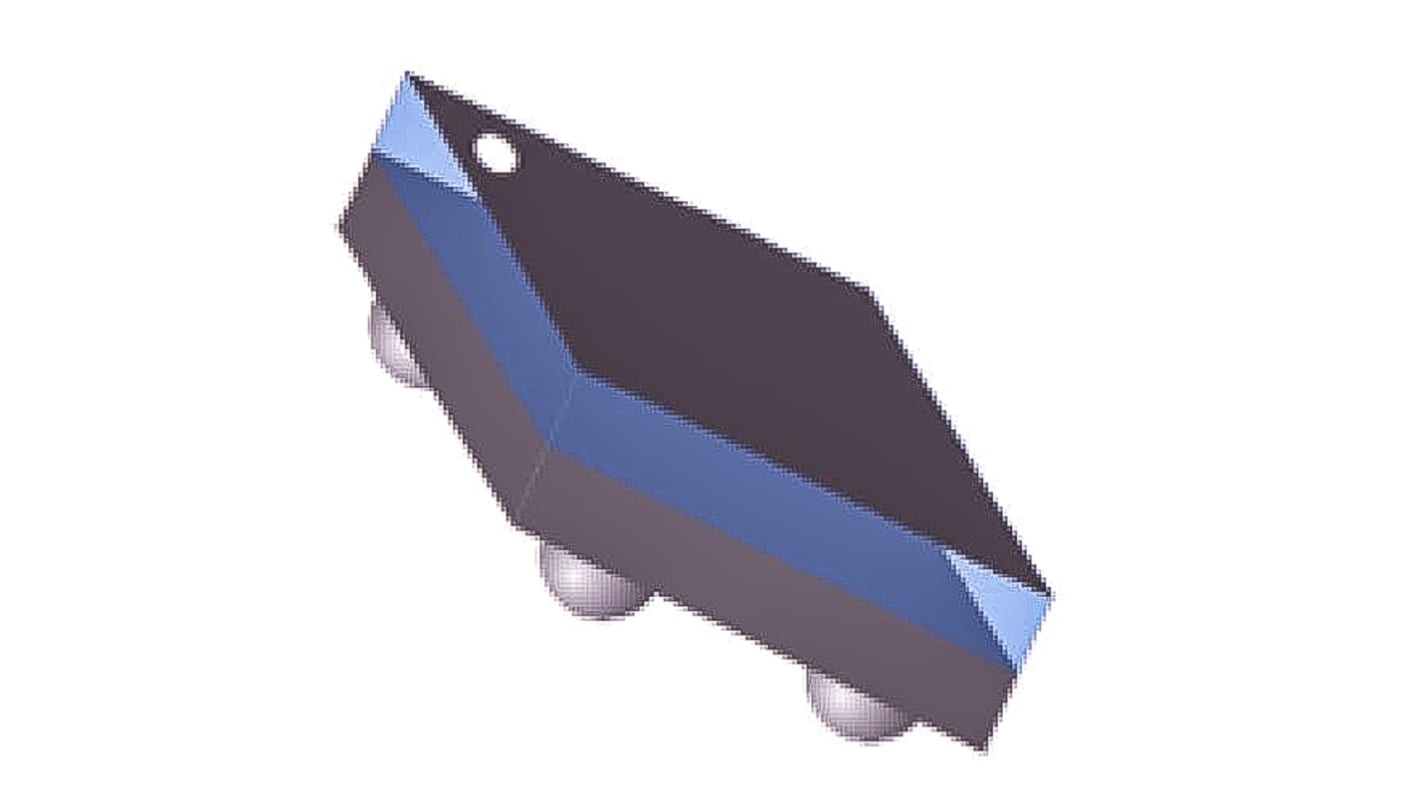

To urządzenie to ultraminiaturowy symetryzator, który integruje dopasowywanie sieci i filtrowanie harmonicznych. Dopasowywanie impedancji zostało przystosowane do nadajnika-odbiornika BlueNRG ST. Urządzenie BALF-NRG-02D3 korzysta z technologii IPD firmy STMicroelectronics na nieprzewodzącym podłożu szklanym, co zapewnia optymalną wydajność radiową
Wejście znamionowe 50 omów/dopasowywanie sprzężenia do urządzenia BlueNRG
Niska tłumienność wtrąceniowa
Niska nierównowaga impedancji
Niska nierównowaga faz
Niska tłumienność wtrąceniowa
Niska nierównowaga impedancji
Niska nierównowaga faz
Dane techniczne
Atrybut | Parametr |
---|---|
Impedancja niesymetryczna | 50Ω |
Impedancja symetryczna | 50Ω |
Maksymalna tłumienność wtrąceniowa | 1.85dB |
Typ montażu | Montaż powierzchniowy |
Liczba styków | 4 |
Długość | 1.385mm |
Maksymalna częstotliwość | 2.5GHz |
Częstotliwość minimalna | 2400MHz |
Maksymalna temperatura robocza | +105°C |
Minimalna temperatura robocza | -40°C |
