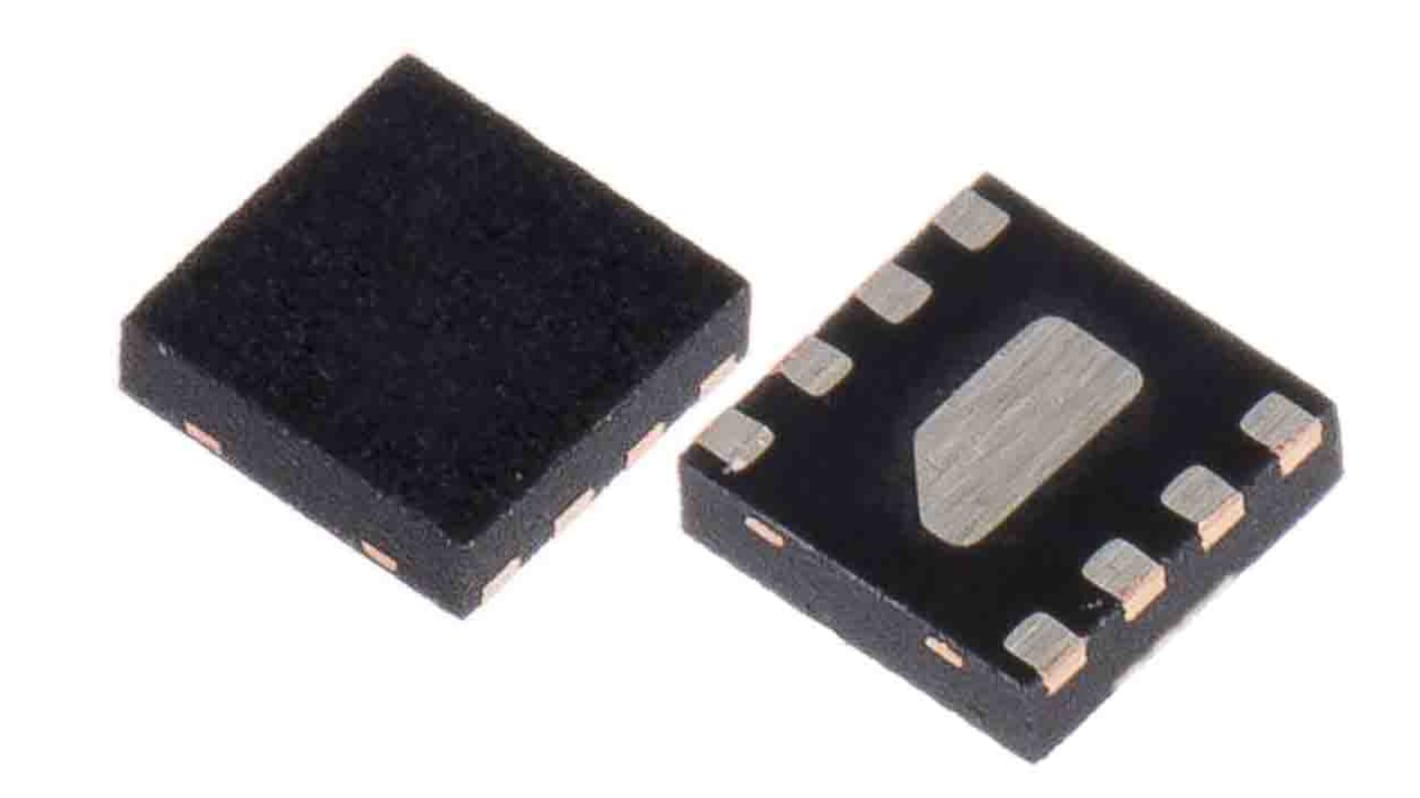

Symetryzator, 8-Pin, Montaż powierzchniowy, 1.7 x 1.5 x 0.55mm
- Nr art. RS 190-4924
- Nr części producenta EMIF03-SIM02M8
- Producent STMicroelectronics
EMIF03-SIM02M8 to 3-liniowe, wysoce zintegrowane urządzenie przeznaczone do tłumienia zakłóceń EMI/RFI we wszystkich systemach narażonych na zakłócenia elektromagnetyczne. Filtr ten zawiera obwody ochrony ESD, które zapobiegają uszkodzeniu aplikacji w przypadku przepięcia ESD do 15 kV na stykach zewnętrznych.
Niskie napięcie odcięcia
Łatwy układ i elastyczność dzięki topologii we/wy
Wysoka redukcja elementów pasożytniczych dzięki integracji i pakowaniu na poziomie płytek.
Wysoka niezawodność dzięki integracji monolitycznej
Filtr EMI dolnoprzepustowy karty SIM
Bardzo niskie zużycie przestrzeni na płytki drukowane: 1,7 mm x 1,5 mm
Wysoka wydajność filtrowania zakłóceń elektromagnetycznych
Wysoka wydajność w tłumieniu ESD na stykach zewnętrznych
Pakiet bezołowiowy
Bardzo cienka obudowa: Maks. 0,6 mm
| Atrybut | Parametr |
|---|---|
| Typ montażu | Montaż powierzchniowy |
| Liczba styków | 8 |
| Wymiary | 1.7 x 1.5 x 0.55mm |
| Wysokość | 0.55mm |
| Długość | 1.7mm |
| Szerokość | 1.5mm |
| Maksymalna częstotliwość | 1MHz |
| Maksymalna temperatura robocza | +85°C |
| Minimalna temperatura robocza | -40°C |
