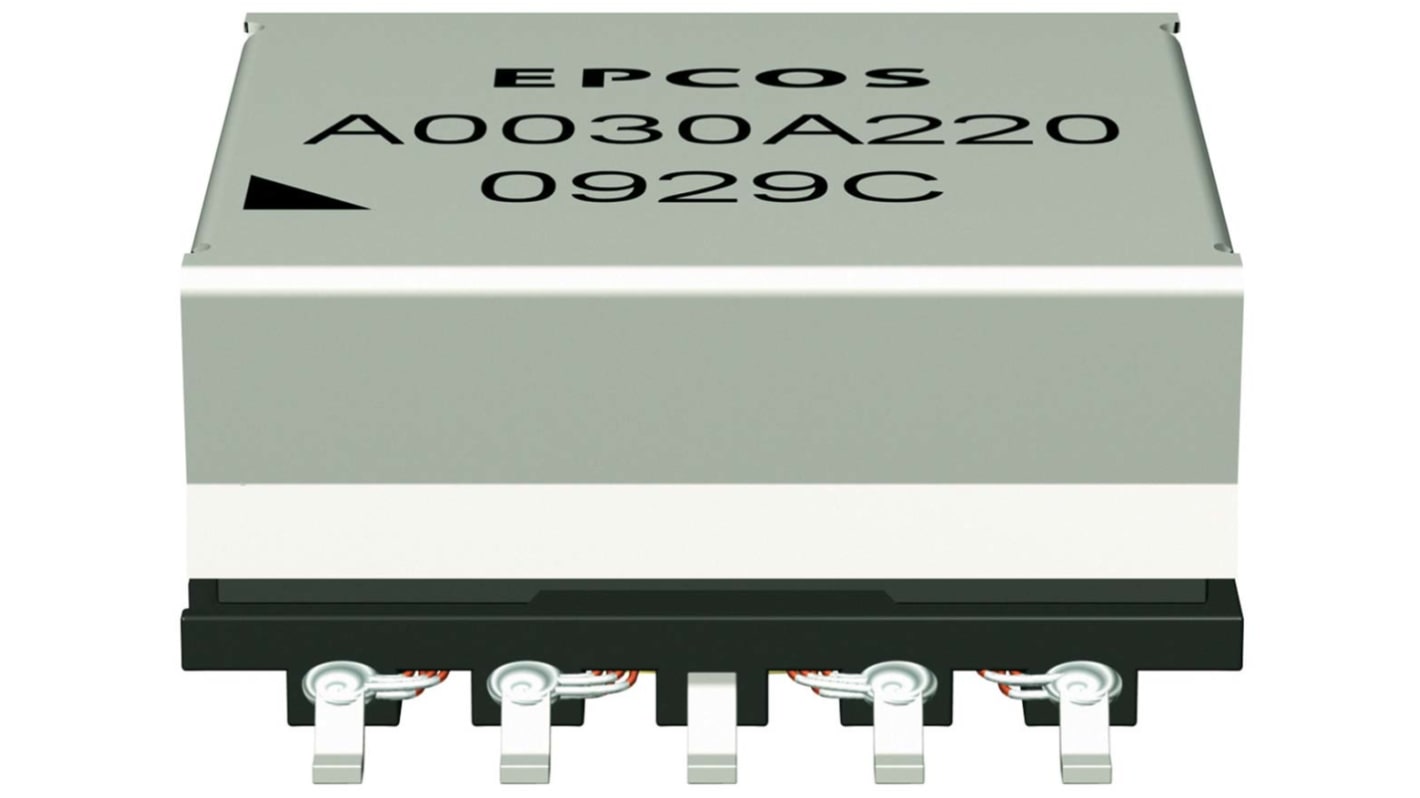

Transformator SMPS, 55W, 36 → 60V dc, Montaż powierzchniowy, 22μH
- Nr art. RS:
- 162-0295
- Nr części producenta:
- B82802A0055A325
- Producent:
- EPCOS
- Nr art. RS:
- 162-0295
- Nr części producenta:
- B82802A0055A325
- Producent:
- EPCOS
Zaznacz wszystkie | Atrybut | Wartość |
---|---|---|
Marka | EPCOS | |
Znamionowe napięcie wtórne | 12 (Output 3) V, 3.3 (Output 2) V, 5 (Output 1) V | |
Znamionowe napięcie pierwotne | 36 → 60V dc | |
Moc znamionowa | 55W | |
Liczba wyjść | 3 | |
Typ montażu | Montaż powierzchniowy | |
Zastosowanie | Przetwornica DC/DC, układ typu flyback, Power Over Ethernet, źródła zasilania, urządzenia elektryczne | |
Indukcyjność | 22µH | |
Typ zakończenia | Skrzydełka | |
Długość | 32.6mm | |
Wymiary | 32.6 x 27 x 14.8mm | |
Napięcie izolacji | 1.5kV ac | |
Indukcyjność rozproszenia | 1.2µH | |
Typ rdzenia | EFD | |
Przekładnia zwojowa | 1:2.33:0.66:6.67 | |
Temperatura minimalna | -40°C | |
Maksymalna częstotliwość robocza | 100kHz | |
Normy MET | JEDEC J-STD-020D, zgodność z RoHS | |
Budownictwo | W obudowie | |
Rezystancja uzwojenia pierwotnego DC | 15mΩ | |
Rezystancja uzwojenia wtórnego DC | 0.003 (Output 3) Ω, 0.04 (Output 1) Ω, 0.05 (Output 2) Ω | |
Maksymalna temperatura | +125°C | |
Zaznacz wszystkie | ||
---|---|---|
Marka EPCOS | ||
Znamionowe napięcie wtórne 12 (Output 3) V, 3.3 (Output 2) V, 5 (Output 1) V | ||
Znamionowe napięcie pierwotne 36 → 60V dc | ||
Moc znamionowa 55W | ||
Liczba wyjść 3 | ||
Typ montażu Montaż powierzchniowy | ||
Zastosowanie Przetwornica DC/DC, układ typu flyback, Power Over Ethernet, źródła zasilania, urządzenia elektryczne | ||
Indukcyjność 22µH | ||
Typ zakończenia Skrzydełka | ||
Długość 32.6mm | ||
Wymiary 32.6 x 27 x 14.8mm | ||
Napięcie izolacji 1.5kV ac | ||
Indukcyjność rozproszenia 1.2µH | ||
Typ rdzenia EFD | ||
Przekładnia zwojowa 1:2.33:0.66:6.67 | ||
Temperatura minimalna -40°C | ||
Maksymalna częstotliwość robocza 100kHz | ||
Normy MET JEDEC J-STD-020D, zgodność z RoHS | ||
Budownictwo W obudowie | ||
Rezystancja uzwojenia pierwotnego DC 15mΩ | ||
Rezystancja uzwojenia wtórnego DC 0.003 (Output 3) Ω, 0.04 (Output 1) Ω, 0.05 (Output 2) Ω | ||
Maksymalna temperatura +125°C | ||
