Wyświetlacz zgodny z Arduino 4.3in gen4 Rezystancyjny ekran dotykowy 480 x 272piksel Arduino

Seria 4D Systems serii gen4 to niewielkie i łatwe w integracji moduły wyświetlaczy TFT LCD.

Wersja 4,3" 480 x 272 pikseli posiada 4-żyłową konstrukcję rezystancyjną do zastosowań wymagających interfejsu ludzkiego. W zestawie znajduje się także osłona adaptera Arduino, umożliwiająca szybkie podłączenie modułu do Arduino w celu programowania.

Projekt serii ciągników gen.4 ułatwia integrację z produktem końcowym. Moduł wyświetlacza jest wyposażony w 30-stykowe gniazdo ZIF umożliwiające łatwe podłączenie do aplikacji lub płyty głównej, co pozwala na usunięcie problemów z okablowaniem. Jeśli przestrzeń znajduje się na poziomie bardzo wysokiej jakości, podłączona płyta może zająć sit w tylnej części modułu, ponieważ obwody wyświetlacza pasują do podstawy montażowej, należy zachować smukły profil. Złącze karty micro-SD zapewnia opcjonalne funkcje przechowywania multimediów i rejestrowania danych.

Moduły Gen4 Display Module są zasilane przez procesor 4D Systems Diablo16, wbudowany kontroler, który zapewnia wbudowaną grafikę, tekst, obraz i animację. Diablo16 jest w pełni kompatybilny z 4D Systems Workshop4 IDE, zapewniając programistom elastyczność w 4 różnych środowiskach programistycznych.

Moduł wyświetlacza 4,3" 480 x 272
RGB 65k wierny podobnym kolorom
4-żyłowy, rezystancyjny styk
Niewielkie wymiary modułu 127,6 x 69,3 x 7,8 mm (łącznie z zaczepami montażowymi)
6 banków 32 KB pamięci Flash na kod aplikacji użytkownika i dane
32 KB pamięci RAM użytkownika
16 GPIO - w tym 4 konfigurowalne wyjścia analogowe
3 kanały I2C.
3 kanały SPI
Jako liczniki pinów można używać do 6 GPIO
Do 6 GPIO dla PWM
Do 10 GPIO dla sygnału tętna
Do 14 GPIO można skonfigurować wejścia nadajnika kwadraturowego (2 kanały)
30-pinowe złącze FPC do przesyłania sygnałów, zasilania, komunikacji, GPIO i programowania
Złącze karty Micro-SD do przechowywania multimediów i rejestrowania danych
Dedykowany styk audio PWM
Obsługuje wszystkie czcionki systemu Windows
Zasilanie napięciem od 4,0 V do 5,5 V.
Zgodność z dyrektywą RoHS i REACH
Zgodność z normami CE

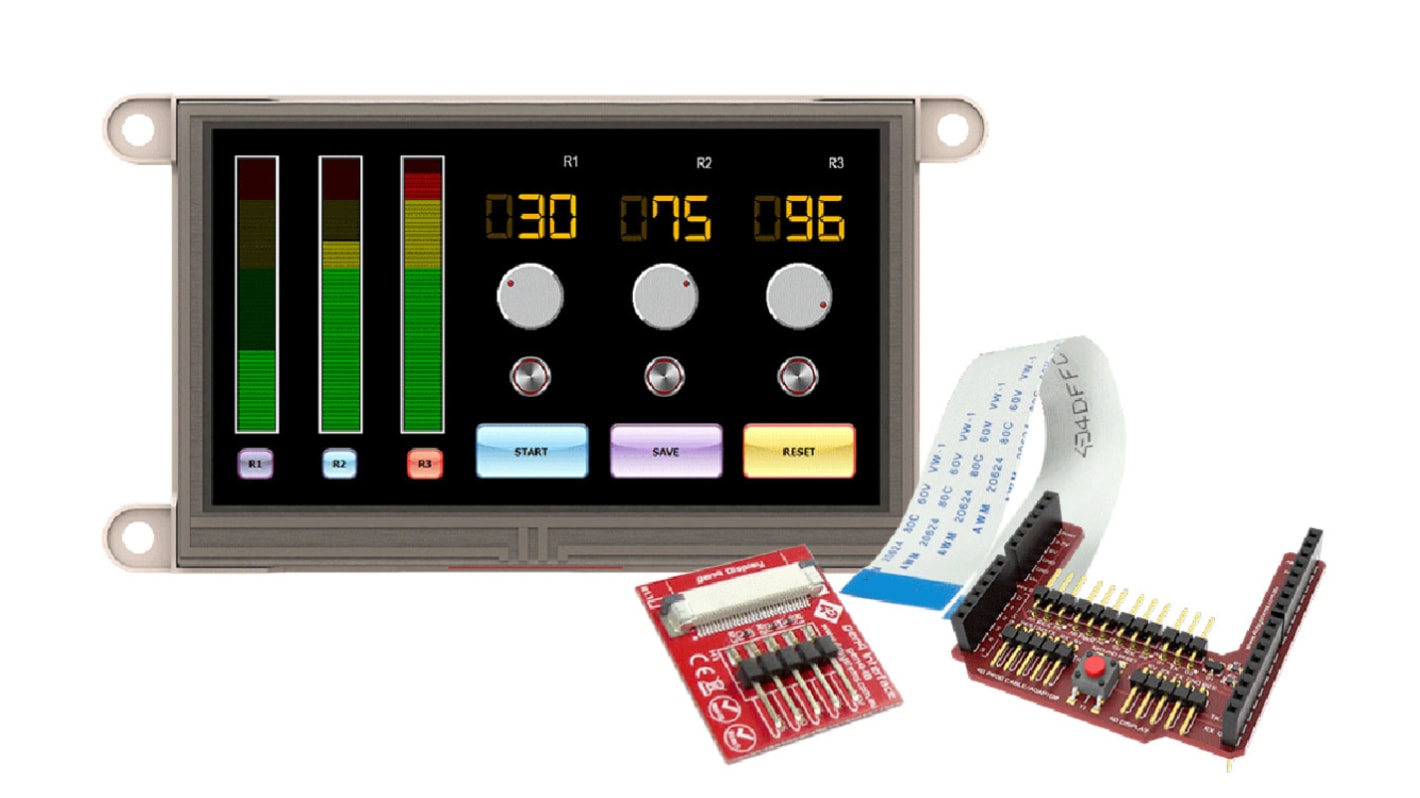

1 x moduł wyświetlacza LCD 4,3" gen4-uLCD-43DT
1 x karta interfejsu gen4-IB
1 x 150 mm kabel FFC
1 x osłona adaptera Arduino 4D.

Arduino nie jest wliczone w cenę

Moduły 4D Systems gen4 LCD Display Module
