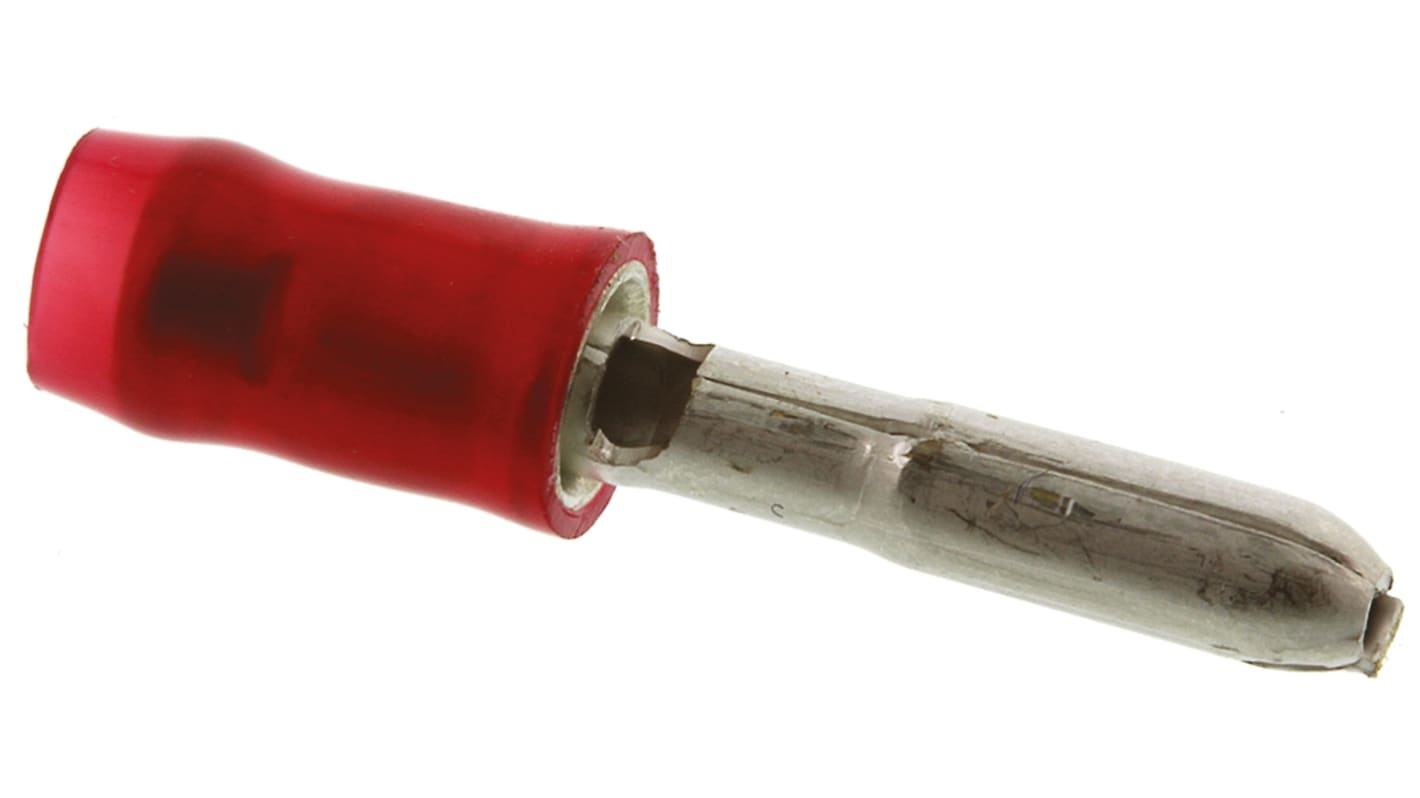

Konektor okrągły izolowany Męski rozmiar 1mm² średnica przelotu 3mm TE Connectivity Czerwony PIDG długość całkowita 24mm
- Nr art. RS:
- 135-4636
- Nr części producenta:
- 141462-1
- Producent:
- TE Connectivity
1000 W magazynie, dostawa w ciągu 1 dni roboczych. UWAGA: Dostawa może potrwać dłużej z powodu odprawy celnej.
Wysyłka standardowa
Dodano do koszyka
Cena netto za szt. (w opak. á 500)
4,60 zł
(bez VAT)
5,66 zł
(z VAT)
Produkty | Per unit | Per Box* |
500 - 2000 | 4,60 zł | 2 299,50 zł |
2500 - 4500 | 3,73 zł | 1 862,50 zł |
5000 + | 3,54 zł | 1 770,50 zł |
*cena za opakowanie |
- Nr art. RS:
- 135-4636
- Nr części producenta:
- 141462-1
- Producent:
- TE Connectivity
Dane techniczne
Atesty i certyfikaty
- Kraj pochodzenia:
- FR
Szczegółowe dane produktu
TE Złącza przelotowe PIDG
Złącza punktowe PIDG (Pre-Izolowane Diamond Grip) składające się z oprawek i zacisków wtykowych zaprojektowanych w celu zapewnienia jednolitej niezawodności w najtrudniejszych warunkach pracy obwodów. Złącza zaciskowe PIDG składają się z precyzyjnie uformowanej, miedzianej części o wysokiej przewodności oraz tulei. Końcówki wykonane wewnątrz tulei zapewniają maksymalny kontakt i wytrzymałość na rozciąganie po zaciśnięciu. Tuleja przewodu jest otoczona miedzianą osłoną, która zapewnia izolację przewodu. Zewnętrzna, oznaczona kolorem osłona nylonowa ułatwia identyfikację rozmiaru przewodu. Te złącza zaciskowe PIDG posiadają również przepustowy przekrój przewodu, który umożliwia szybkie założenie przewodów podczas produkcji z dużą prędkością. Budowa tych terminali PIDG oraz zastosowanie specjalistycznych matryc narzędzi pozwala na uzyskanie jednolitego i niezawodnego zaciskania
Dostępne w różnych rozmiarach przewodów, beczek i korków, końcówki PIDG stanowią uniwersalne rozwiązanie dla szerokiego zakresu zastosowań okablowania
Dostępne w różnych rozmiarach przewodów, beczek i korków, końcówki PIDG stanowią uniwersalne rozwiązanie dla szerokiego zakresu zastosowań okablowania
Charakterystyka i zalety
Miedziana obudowa o wysokiej przewodności
Miedź dla lepszego wspornika izolacji przewodu
Sery w tulejce drucianej zapewniające maksymalną odporność na rozciąganie i styganie
Kolorowe osłony umożliwiają łatwą identyfikację rozmiaru przewodu i narzędzi
Wlot przewodów o nowej konstrukcji ułatwia ich włożenie
Konstrukcja zapewnia niezawodne i jednolite zaciśnięcie
Miedź dla lepszego wspornika izolacji przewodu
Sery w tulejce drucianej zapewniające maksymalną odporność na rozciąganie i styganie
Kolorowe osłony umożliwiają łatwą identyfikację rozmiaru przewodu i narzędzi
Wlot przewodów o nowej konstrukcji ułatwia ich włożenie
Konstrukcja zapewnia niezawodne i jednolite zaciśnięcie
Zastosowanie
Złącza zaciskowe PIDG są odpowiednie do wielu zastosowań, w których wiele terminali spełnia lub przekracza wymagania MIL-T-7928, Typ II, Klasa 1 i 2. Zastosowania obejmują instrumenty/elementy sterowania, oświetlenie, zasilacze, szafy serwerowe, transport, sprzęt do podnoszenia, silniki, przestrzeń kosmiczną i urządzenia.
.
Terminale łączności TE PIDG
Dane techniczne
Atrybut | Parametr |
---|---|
Seria | PIDG |
Izolacja | Izolowane |
Materiał izolacyjny | Nylon |
Długość całkowita | 24mm |
Rodzaj | Męski |
Minimalny rozmiar przewodu mm2 | 0.5mm² |
Maksymalny rozmiar przewodu mm2 | 1mm² |
Minimalny rozmiar przewodu AWG | 20AWG |
Maksymalny rozmiar przewodu AWG | 15AWG |
Średnica przelotu | 3mm |
Kolor | Czerwony |
Pokrycie styku | Cyna |
Materiał styków | Mosiądz |
