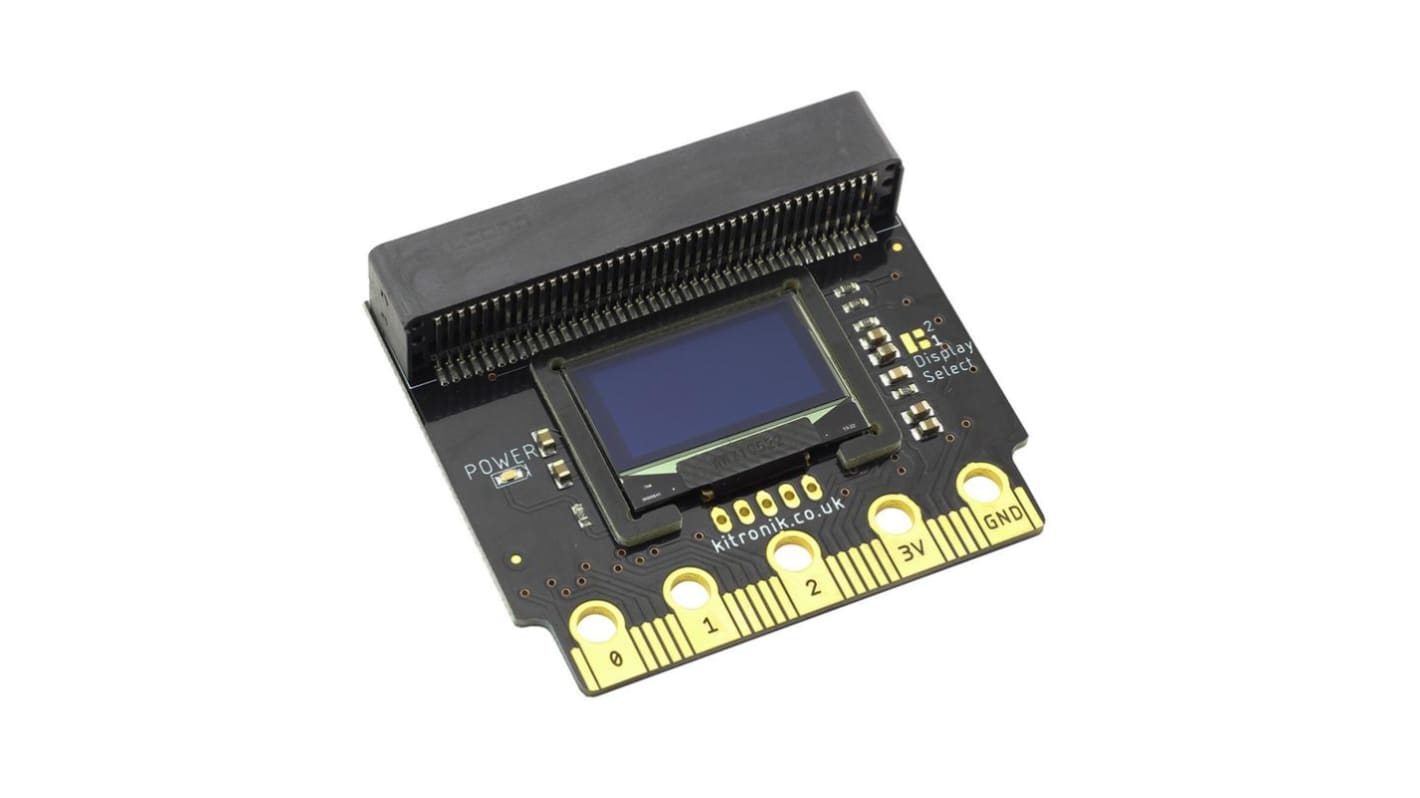

BBC micro:bit56115KitronikKitronik: WYŚWIETLANIE grafiki128 wyświetlacz OLED 128x64 dla BBC micro:bit

Kitronik : VIEW Graphics128 wyświetlacz OLED daje użytkownikowi Ability możliwość dodania monochromatycznego wyświetlacza 128x64 do BBC micro: Bit. Wbudowane złącze krawędziowe umożliwia mikroprocesorowi wcięcie bitu do płyty bez dodatkowych mocowań. Płytka jest również wyposażona w złącze Micro: Bit style i/o, co oznacza, że można je podłączyć do dowolnego innego akcesorium micro-bitowego z gniazdem do wsuwania mikrobitu. Wszystkie piny z BBC micro: Bit są śledzone, aby zapewnić podkładki krawędzi z pełnym wykorzystaniem BBC micro: Bit, z dodatkiem wyświetlacza. Jako mikro: Szczeliny bitów bezpośrednio do płytki, nie są wymagane żadne narzędzia, mocowania ani lutownica. Kitronik wygenerował niestandardowe bloki i przykładowy kod dla MakeCode i MicroPython (więcej informacji można znaleźć w arkuszu danych).

Do mikrowieży dodaj monochromatyczny wyświetlacz OLED 128 x64: Bit
Mikro: Gniazda bitów w złączu krawędziowym płyty
Płytka jest wyposażona w złącze Micro: Bit style i/o, które można podłączyć do innych akcesoriów micro-bitowych
It może być kodowany za pomocą bloków MakeCode i z Pythona
Kitronik stworzył niestandardowe bloki MakeCode
Kitronik stworzył repo Githuba dla niestandardowych funkcji Pythona
It może być zasilany przez złącze krawędziowe lub mikro: Bit
Wymaga zasilania 3 V.
Płytka jest wyposażona w diodę LED wskaźnika zasilania

Bloki można dodawać za pomocą funkcji Add Extensions w edytorze, wyszukując „Kitronik” lub z: GitHube. Więcej informacji na temat naszych niestandardowych funkcji Pythona można znaleźć również na stronie: GitHube. Monitor 128x64 wykorzystuje sterownik SSD1306 na interfejsie I2C. Na środku płyty znajdują się podkładki do odspajania linii I2C, a także dwie podkładki uziemiające i zasilacz 3V. Podkładki te mają podziałkę 2,54 mm, co oznacza, że pasują do przewodów połączeniowych (niedostarczonych z nimi) albo do styków. Może to być używane przez osoby, które chcą dodać więcej urządzeń i funkcji I2C. Istnieje możliwość zmiany domyślnego adresu I2C płyty głównej (więcej informacji można znaleźć w części Wybieranie wyświetlania w tym arkuszu danych).
