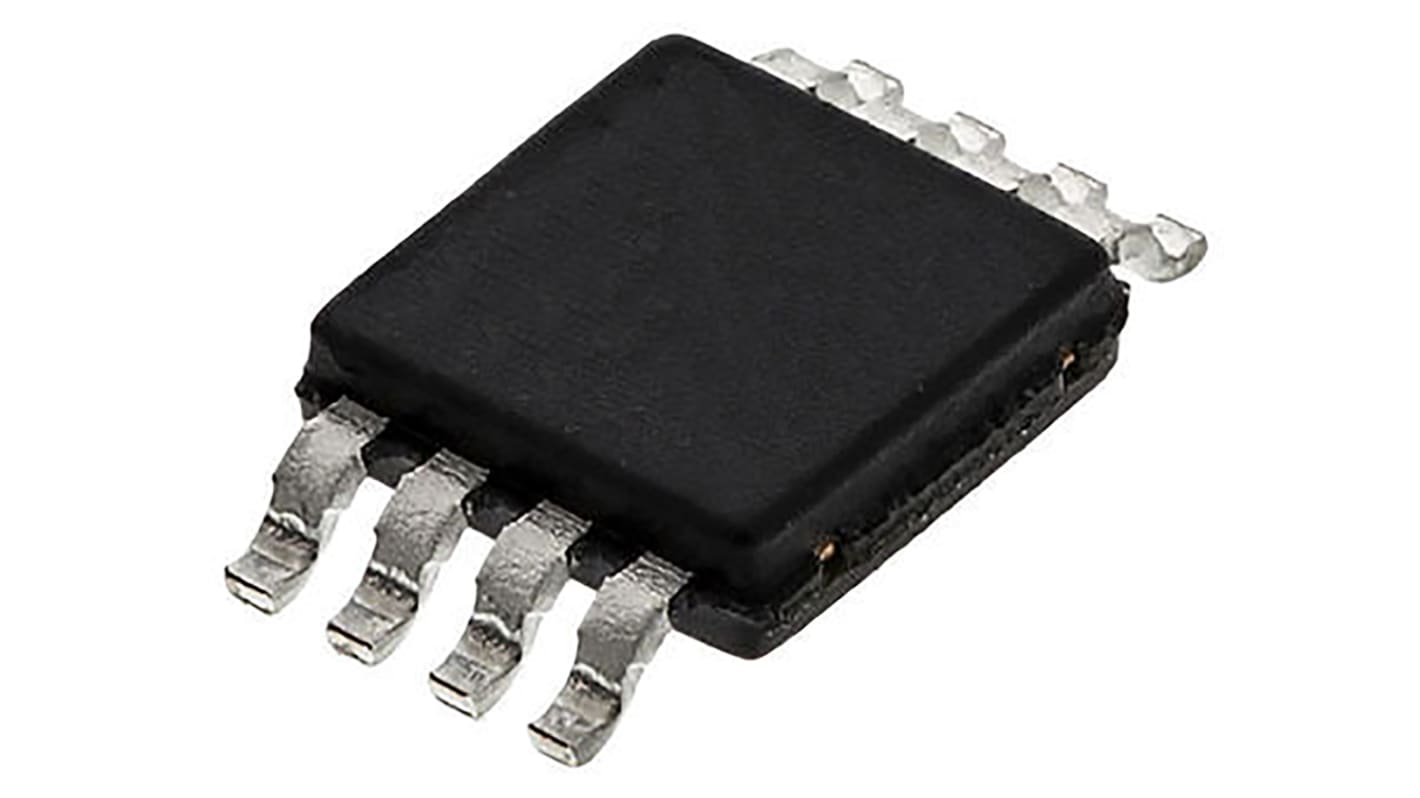

Potencjometr cyfrowySPI 10kΩ 129-pozycyjny Pojedyncze MSOP Stabilna

Urządzenia Microchip MCP413x, MCP415x, MCP423x i MCP425x to potencjometry cyfrowe z interfejsem SPI i pamięcią EEPROM.

Jest wyposażony w technologię WiperLock, która umożliwia zablokowanie konfiguracji wycieraczek. W celu odblokowania układu wysokiego napięcia należy użyć polecenia (> 8,5 V), zabezpieczając ustawienie podczas normalnej pracy.

Wersje 7-bitowe (129 poziomów) i 8-bitowe (257 poziomów) są dostępne w różnych opcjach rezystancji R AB od 5 kΩ do 100 kΩ. Dostępne są również inne warianty, które umożliwiają wybór między układem przeciwpoślizgowym (Rheostat) a układem styków potencjometru. Dostępne są również opcje sieci z jednym i dwoma opornikami.

Zero skali do działania wycieraczki w trybie Full-Scale
Niska oporność wycieraczki: 75 Ω (typowa)
Współczynnik niskiej temperatury: Bezwzględny (Rheostat) 50 ppm, biometryczny (potencjometr) 15 ppm (typowy)
Automatyczne przywrócenie zapisanego ustawienia wycieraczki
Technologia WiperLock
Interfejs szeregowy SPI
Funkcja odłączania terminalu sieciowego rezystora
Ochrona przed zerowaniem zdjęcia: 1,5 V (typowo)
Interfejs szeregowy: Prąd nieaktywny: 2,5 μA (typowy)
Wysokie napięcie wejściowe cyfrowe: Do 12,5 V.
Obsługuje aplikacje Split Rail
Wewnętrzne zwiększenie słabego napięcia we wszystkich wejściach cyfrowych
Szerokie napięcie robocze: Od 1,8 V do 5,5 V.
Szerokie pasmo (-3 dB) Praca: 2 MHz dla urządzenia 5,0 kΩ (typowo)

Konfiguracja potencjometru wycieraczki: MCP4141, MCP4161, MCP4241, MCP4261
Konfiguracja reostatu wycieraczki: MCP4142, MCP4162, MCP4242, MCP4262

Sieć z jednym rezystorem: MCP4141, MCP4142, MCP4161, MCP4162
Sieć z dwoma opornikami: MCP4241, MCP4242, MCP4261, MCP4262

7-bitowe, 128 oporników (129 kroków): MCP4141, MCP4142, MCP4241, MCP4142
8-bitowe, 256 oporników (257 poziomów): MCP4161, MCP4162, MCP4261, MCP4162

Potencjometr cyfrowy Microchip
