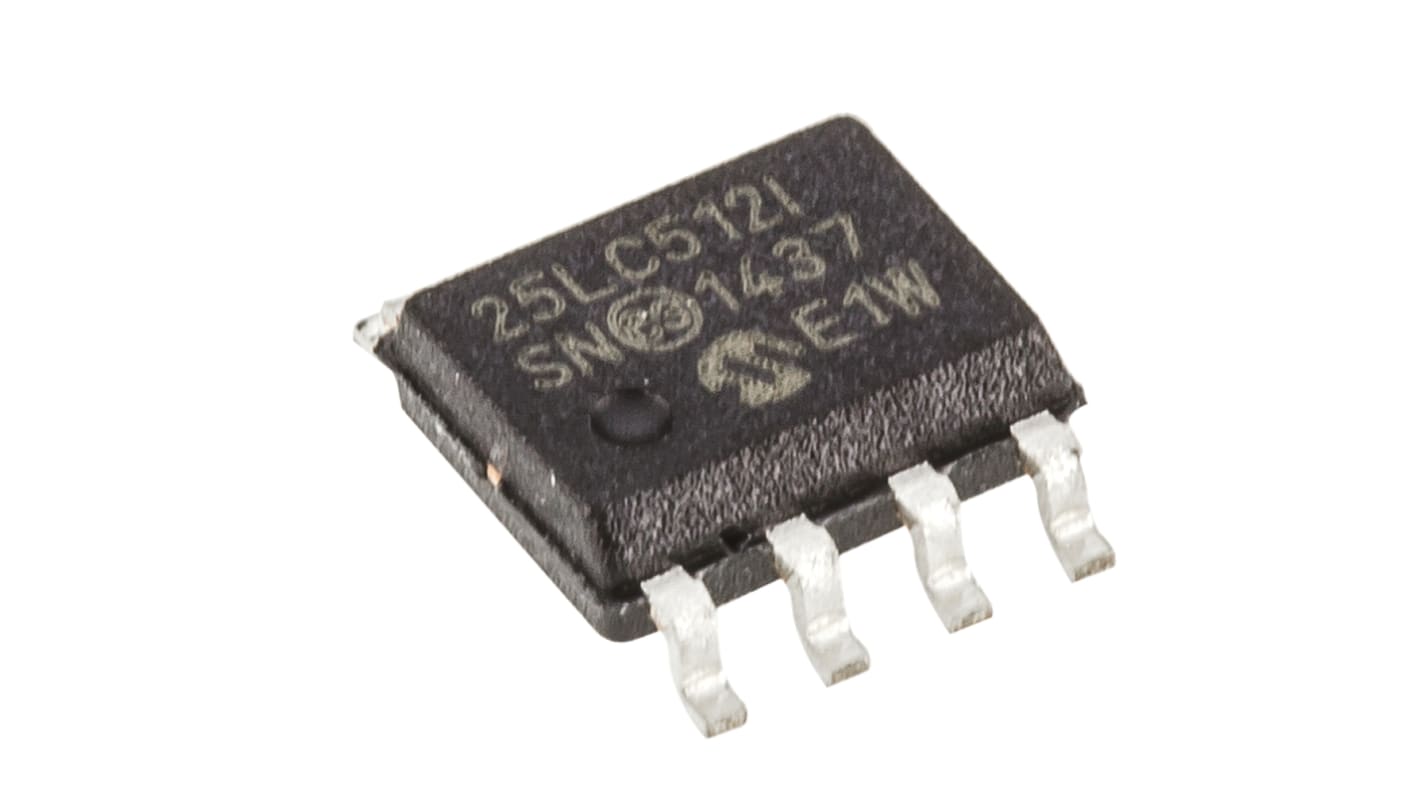

Pamięć szeregowa EEPROM Montaż powierzchniowy 512kbit 8-pinowy SOIC 64K x 8 bit

Urządzenia Microchip z rodziny 25AA512/25LC512 to 32-bitowe szeregowe EEPRO Dostępne funkcje to Page (Strona), Sector (Sektor) i Chip Erase (Usuwanie układu scalonego) zwykle związane z produktami opartymi na technologii Flash.

Interfejs szeregowy (ang. Serial Peripheral Interface, SPI) jest używany do dostarczania wymaganych sygnałów wejścia zegara (SCK), wejścia danych (SI) i wyjścia danych (SO). Działanie tych urządzeń można wstrzymać za pomocą kołka wstrzymania (Hold), który powoduje ignorowanie sygnałów wejściowych, z wyjątkiem przerw o wyższym priorytecie zdefiniowanych przez pin Chip Select (CS).

Maksymalna szybkość zegara 20 MHz.
Operacje zapisu na poziomie bajtów i stron (maksymalnie 5 ms): Nie jest wymagane usuwanie stron ani sektorów
Strona 128-bajtowa
Maksymalny prąd zapisu: 5 mA przy 5,5 V, 20 MHz.
Odczyt natężenia prądu: 10 mA przy 5,5V, 20 MHz.
Prąd w trybie gotowości: 1 μA przy 2,5 V (Deep Power-down)
Elektroniczny podpis do identyfikatora urządzenia
Samoczynne kasowanie i cykle zapisu: Kasowanie stron (typowo 5 ms), kasowanie sektorów (10 ms/sektor, typowo) i kasowanie wielu pojemników (10 ms, typowo)
Sektorowa ochrona przed zapisem (bajt/sektor 16K): Ochrona bez ochrony, 1/4, 1/2 lub całej macierzy
Wbudowane zabezpieczenie zapisu: Obwody ochrony danych przed włączeniem i wyłączeniem, styk zabezpieczający przed zapisem umożliwiający zablokowanie zapisu
Trwałość: 1 milion cykli wymazywania/zapisu
Przechowywanie danych:> 200 lat.
Ochrona przed ESD:> 4000 V.

EEPROM - dostęp szeregowy - Microchip
