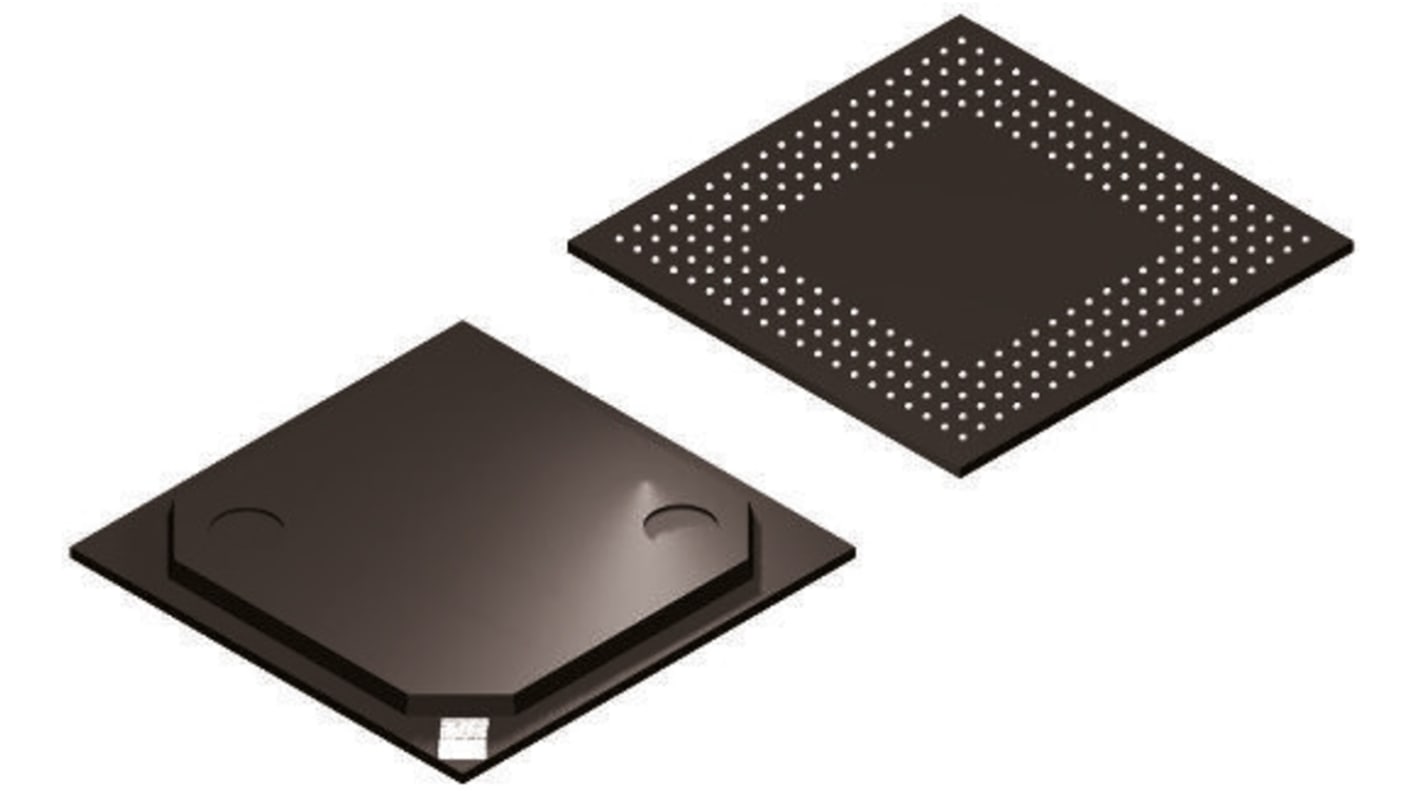

FPGA 5CEBA2F17C8N 5CEBA2 256-pinowy, 25000-CLB 25000, 2002944 bit, FBGA, Altera
- Nr art. RS:
- 830-3540
- Nr części producenta:
- 5CEBA2F17C8N
- Producent:
- Altera
Obecnie niedostępne
Przepraszamy, nie mamy informacji, czy ten produkt będzie jeszcze dostępny w magazynie. Zostanie on wkrótce usunięty z oferty RS.
- Nr art. RS:
- 830-3540
- Nr części producenta:
- 5CEBA2F17C8N
- Producent:
- Altera
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Altera | |
| Seria | 5CEBA2 | |
| Typ produktu | FPGA | |
| Liczba jednostek logicznych | 25000 | |
| Liczba bramek logicznych | 25000 | |
| Liczba pętli | 9434 | |
| Liczba rejestrów | 37736 | |
| Liczba karteczek | 50 (18 x 18) | |
| Typ montażu | Powierzchnia | |
| Minimalne napięcie zasilania | 1.07V | |
| Typ obudowy | FBGA | |
| Maksymalne napięcie zasilania | 1.13V | |
| Liczba styków | 256 | |
| Liczba bitów pamięci RAM | 2002944bit | |
| Minimalna temperatura robocza | 0°C | |
| Liczba Wejść/Wyjść | 128 | |
| Maksymalna temperatura robocza | 85°C | |
| Długość | 17mm | |
| Normy/Zatwierdzenia | No | |
| Szerokość | 17 mm | |
| Norma motoryzacyjna | Nie | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Altera | ||
Seria 5CEBA2 | ||
Typ produktu FPGA | ||
Liczba jednostek logicznych 25000 | ||
Liczba bramek logicznych 25000 | ||
Liczba pętli 9434 | ||
Liczba rejestrów 37736 | ||
Liczba karteczek 50 (18 x 18) | ||
Typ montażu Powierzchnia | ||
Minimalne napięcie zasilania 1.07V | ||
Typ obudowy FBGA | ||
Maksymalne napięcie zasilania 1.13V | ||
Liczba styków 256 | ||
Liczba bitów pamięci RAM 2002944bit | ||
Minimalna temperatura robocza 0°C | ||
Liczba Wejść/Wyjść 128 | ||
Maksymalna temperatura robocza 85°C | ||
Długość 17mm | ||
Normy/Zatwierdzenia No | ||
Szerokość 17 mm | ||
Norma motoryzacyjna Nie | ||
Cyclone FPGA Altera
FPGA to urządzenie półprzewodnikowe składające się z Matrix Configurable Logic Blocks (CLB) połączonych przez programowalne łączniki. Użytkownik określa te połączenia poprzez programowanie SRAM. CLB może być prosty (ORAZ, LUB Gates, itp.) lub złożony (blok pamięci RAM). Układ FPGA umożliwia wprowadzanie zmian w konstrukcji nawet po przylutowaniu urządzenia do płytki drukowanej.
