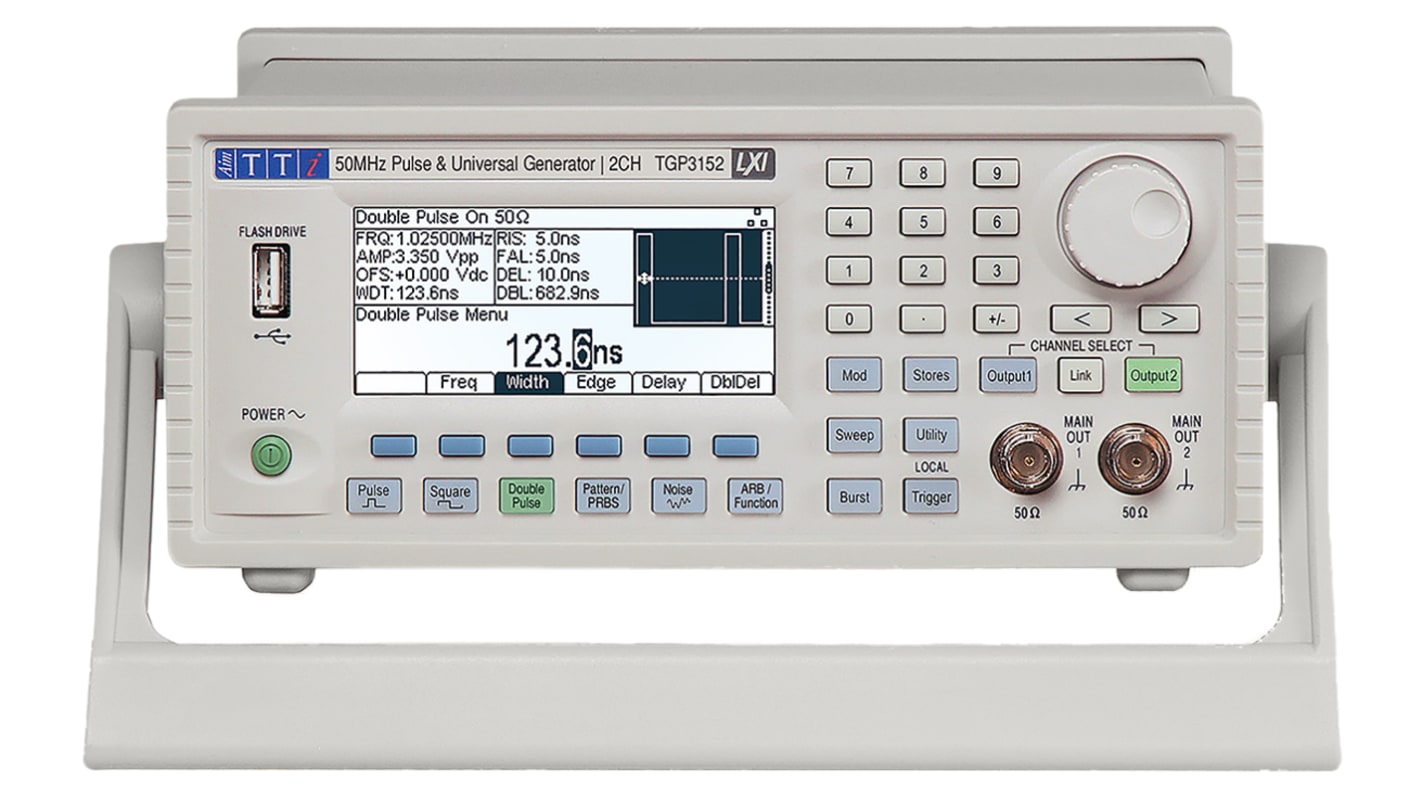

Generator impulsów, numer: TGP3100, 269 x 213.5 x 86.5 (Rack Mount) mm, 295 x 250 x 97 (Bench Top Mount) mm
- Nr art. RS:
- 112-0959
- Nr części producenta:
- TGP3151
- Producent:
- Aim-TTi
Zapas chwilowo wyczerpany, wysyłka nastąpi, gdy produkt będzie znowu dostępny
Wysyłka standardowa
Dodano do koszyka
Cena netto za szt.
9 702,72 zł
(bez VAT)
11 934,35 zł
(z VAT)
Produkty | Per unit |
1 + | 9 702,72 zł |
- Nr art. RS:
- 112-0959
- Nr części producenta:
- TGP3151
- Producent:
- Aim-TTi
Dane techniczne
Atesty i certyfikaty
- Kraj pochodzenia:
- GB
Szczegółowe dane produktu
AIM-TTi TGP3100 - generatory uniwersalne
Charakterystyka i zalety
Krzywe tętna z 1 kHz do 50 MHz [25 MHz], minimalny czas narastania 5 ns [8 ns]
Tętno, tętno dwusekundowe, wzór tętna i krzywe PRBS
Rozdzielczości impulsu, szerokości i opóźnienia 100/s lub 11 cyfr
Niezależnie zmienne czasy narastania i opadania od 5 ns [8 ns] do 800 sekund
Asynchroniczne działanie przy niskim jitter, impulsy wyzwalane zewnętrznie lub rekonstrukcja tętna
Wysoka wydajność dysków zapewnia moc 20 V pk-pk do 50 Ω (nieporównywalne)
Szeroka gama modulowanych impulsów, w tym AM.FM, PM, FSK, BPSK, SUM, PWM, PDMprzy użyciu wewnętrznych lub zewnętrznych źródeł modulacji.
Wyzwalana (liczba serii) lub bramkowana z użyciem wewnętrznych lub zewnętrznych źródeł wyzwalających
Generator pełnego szumu do 25 MHz z wybieranym współczynnikiem szczytu i dystrybucją zdefiniowaną przez użytkownika
Pełny generator arbitrażowy/funkcjonalny z 16 rodzajami krzywych
Fale sinusoidalne o częstotliwości do 50 MHz [25 MHz]
Dowolne krzywe z częstotliwością próbkowania 800 MS/s i 16-bitową rozdzielczością pionową
Duża wewnętrzna/zewnętrzna modulacja wszystkich rodzajów krzywych
Interfejsy LAN zgodne z GPIB, USB i LXI
Karta graficzna monochromatyczna 256 x 112 pikseli
Białe podświetlenie LED z regulowaną jasnością i kontrastem
Tryby czarno-białe lub odwrócone
Z pamięci nieulotnej można zapisać i przywołać maksymalnie 9 kompletnych konfiguracji przyrządów
Interfejs pamięci flash USB montowany na panelu przednim
Interfejsy LAN zgodne ze standardem USB i LXI
Wymiary 97 x 250 x 295 mm
Ciężar 3,2 kg.
Tętno, tętno dwusekundowe, wzór tętna i krzywe PRBS
Rozdzielczości impulsu, szerokości i opóźnienia 100/s lub 11 cyfr
Niezależnie zmienne czasy narastania i opadania od 5 ns [8 ns] do 800 sekund
Asynchroniczne działanie przy niskim jitter, impulsy wyzwalane zewnętrznie lub rekonstrukcja tętna
Wysoka wydajność dysków zapewnia moc 20 V pk-pk do 50 Ω (nieporównywalne)
Szeroka gama modulowanych impulsów, w tym AM.FM, PM, FSK, BPSK, SUM, PWM, PDMprzy użyciu wewnętrznych lub zewnętrznych źródeł modulacji.
Wyzwalana (liczba serii) lub bramkowana z użyciem wewnętrznych lub zewnętrznych źródeł wyzwalających
Generator pełnego szumu do 25 MHz z wybieranym współczynnikiem szczytu i dystrybucją zdefiniowaną przez użytkownika
Pełny generator arbitrażowy/funkcjonalny z 16 rodzajami krzywych
Fale sinusoidalne o częstotliwości do 50 MHz [25 MHz]
Dowolne krzywe z częstotliwością próbkowania 800 MS/s i 16-bitową rozdzielczością pionową
Duża wewnętrzna/zewnętrzna modulacja wszystkich rodzajów krzywych
Interfejsy LAN zgodne z GPIB, USB i LXI
Karta graficzna monochromatyczna 256 x 112 pikseli
Białe podświetlenie LED z regulowaną jasnością i kontrastem
Tryby czarno-białe lub odwrócone
Z pamięci nieulotnej można zapisać i przywołać maksymalnie 9 kompletnych konfiguracji przyrządów
Interfejs pamięci flash USB montowany na panelu przednim
Interfejsy LAN zgodne ze standardem USB i LXI
Wymiary 97 x 250 x 295 mm
Ciężar 3,2 kg.
Uwaga
AIM-TTi TGP3100 - generatory impulsowe wykorzystują techniki cyfrowe. Mogą one replikować możliwości tradycyjnych generatorów impulsów, dodając jednocześnie dodatkowe urządzenia, takie jak modulowanie impulsów. I działające jako generatory impulsów, instrumenty mogą działać jako generatory zakłóceń o wysokiej wydajności oraz jako generatory funkcji/generatory arbitralne, co czyni je prawdziwie uniwersalnymi generatorami funkcji.
Normy
En61010-1
Aim-TTi Pulse Generator, 10 kO Input Impedance, 1 Channel - 59120-5340
This pulse generator by Aim-TTi is a versatile and advanced piece of equipment designed for applications in areas such as automation, electronics, electrical, and mechanical industries. With adjustable output amplitude and high frequencies, it offers precise and reliable performance for various applications.
Features & Benefits
• Adjustable output amplitude for precise control
• High frequency capability for applications requiring fast pulses
• Pulse width modulation for flexible waveform generation
• Triggered burst mode for specific pulse sequencing
• Compact design for both benchtop and rack mount applications
• High frequency capability for applications requiring fast pulses
• Pulse width modulation for flexible waveform generation
• Triggered burst mode for specific pulse sequencing
• Compact design for both benchtop and rack mount applications
Applications
• Used for stress testing designs requiring defined jitter and delay
• Ideal for clock frequency simulation with glitch-free parameter changes
• Suitable for creating data sequencing patterns for serial data testing
• Efficient for asynchronous pulse signal conditioning
• Helps in Op Amp slew rate and asymmetrical characterisation
• Ideal for clock frequency simulation with glitch-free parameter changes
• Suitable for creating data sequencing patterns for serial data testing
• Efficient for asynchronous pulse signal conditioning
• Helps in Op Amp slew rate and asymmetrical characterisation
Can it be used for clock frequency simulation applications?
Yes, it is ideal for simulating clock frequencies with glitch-free changes in pulse parameters.
Will it assist in stress testing designs?
Yes, it is designed for stress testing designs with defined jitter and delay requirements.
Is it suitable for data sequencing patterns?
Yes, it can efficiently generate data sequencing patterns for serial data testing applications.
Can it be used for signal conditioning?
Yes, it is suitable for asynchronous pulse signal conditioning purposes.
Is it helpful in Op Amp slew rate measurements?
Yes, it facilitates Op Amp slew rate and asymmetrical characterisation tasks.
.
Dane techniczne
Atrybut | Parametr |
---|---|
Maksymalna częstotliwość | 25 (Double Pulse) MHz, 50 (Pulse) MHz |
Częstotliwość minimalna | 1 mHz |
Maksymalna szerokość impulsu | 499.99999999 (Double Pulse) s, 999.99999999 (Pulse) s |
Tryby | Seria, podwójny impuls, przebieg funkcyjny/arbitralny, modulacja, szum, wzór/PBRS, impuls, kwadratowy, przemiatanie, wyzwalanie |
Minimalna szerokość impulsu | 10ns |
Maksymalne opóźnienie impulsu | 999.99999996 (Double Pulse) s, 999.99999998 (Pulse) s |
Minimalne opóźnienie impulsu | 0ns |
Regulowana amplituda wyjściowa | Tak |
Skalibrowane | ISOCAL |
Zakłócenia jitter | <30% |
Czas narastania-opadania | 5 ns → 399.999999989 s (Double Pulse), 5 ns → 799.999999989 s (Pulse) |
Impedancja wejścia | 10 kΩ |
Typ złącza | GPIB, LAN, LXI, układ zdalny, USB 2.0, dysk Flash USB |
Wymiary | 269 x 213.5 x 86.5 (Rack Mount) mm, 295 x 250 x 97 (Bench Top Mount) mm |
Masa | 3.2kg |
Maksymalna temperatura robocza | +40°C |
Minimalna temperatura robocza | +5°C |
Długość | 269 (Rack Mount) mm, 295 (Bench Top Mount) mm |
Numer modelu p | TGP3100 |
Wysokość | 86.5 (Rack Mount) mm, 97 (Bench Top Mount) mm |
Szerokość | 213.5 (Rack Mount) mm, 250 (Bench Top Mount) mm |
