Generator impulsów, numer: TGP3100, 269 x 213.5 x 86.5 (Rack Mount) mm, 295 x 250 x 97 (Bench Top Mount) mm

Nr art. RS:: 112-0966
Nr części producenta:: TGP3152
Producent:: Aim-TTi

Generator impulsów, numer: TGP3100, 269 x 213.5 x 86.5 (Rack Mount) mm, 295 x 250 x 97 (Bench Top Mount) mm

Cena netto za szt.**

13 296,87 zł

(bez VAT)

16 355,15 zł

(z VAT)

W magazynie, dostawa w ciągu 6 dni roboczych plus 10 dni na kalibrację*

* Daty dostawy mogą ulec zmianie w zależności od wybranej ilości i adresu dostawy.

BEZPŁATNA dostawa przy zamówieniu powyżej 300,00 zł

Wysyłka standardowa

Produkty	Za jednostkę
1 +	13 296,87 zł

**cena za opakowanie

Nr art. RS:: 112-0966
Nr części producenta:: TGP3152
Producent:: Aim-TTi

Datasheet

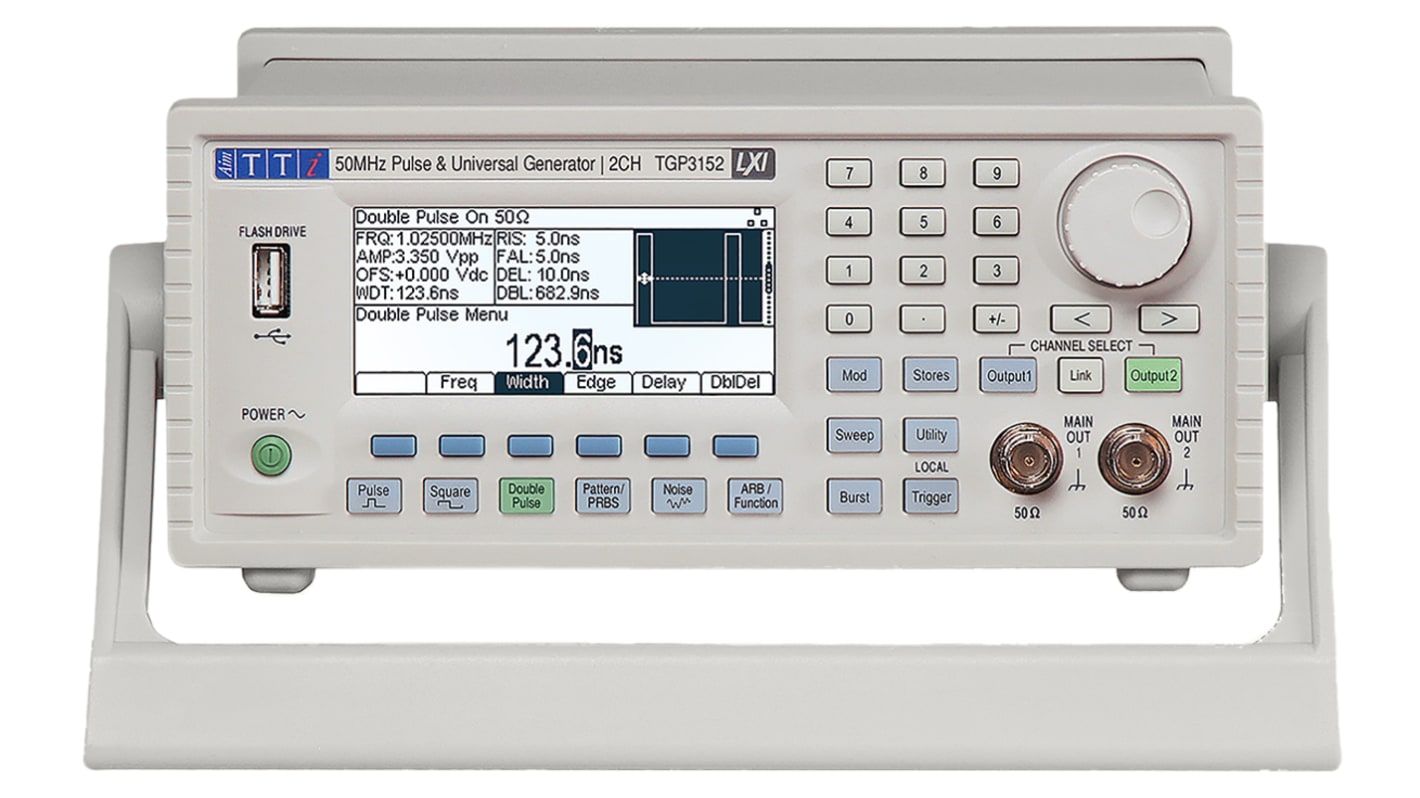

Generator impulsów Aim-TTi, impedancja wejściowa 10 kO, 2 kanały - TGP3152

Ten generator impulsów jest wszechstronnym i zaawansowanym narzędziem do generowania impulsów, podwójnych impulsów, wzorców, przebiegów PRBS, szumów i różnych przebiegów funkcyjnych/arbitralnych. Dzięki szerokiej gamie funkcji i trybów, generator ten oferuje precyzyjną kontrolę szerokości impulsu, okresu i opóźnienia. Posiada również możliwość modulacji wewnętrznej i zewnętrznej, dzięki czemu nadaje się do różnych zastosowań w różnych sektorach.

Cechy i zalety

• Oferuje precyzyjną kontrolę parametrów impulsu, takich jak szerokość, opóźnienie i okres
• Zapewnia szeroki zakres częstotliwości od 1 MHz do 50 MHz do generowania różnych przebiegów
• Posiada wewnętrzne funkcje modulacji AM, FM, PM, SUM, PWM, PDM i SPDM
• Obejmuje działanie dwukanałowe dla niezależnych lub sprzężonych wyjść
• Wyposażony w interfejs USB dla łatwego i wygodnego sterowania

Zastosowania

• Testy warunków skrajnych z określonym jitterem i opóźnieniem
• Symulacja częstotliwości zegara z wolnymi od zakłóceń zmianami parametrów impulsów
• Wzorce sekwencjonowania danych do testowania danych szeregowych
• Szybkość narastania i asymetryczna charakterystyka wzmacniacza operacyjnego
• Testowanie opóźnienia propagacji

Czy ten generator impulsów może być używany do symulacji częstotliwości zegara z wolnymi od zakłóceń zmianami parametrów?

Tak, nadaje się do symulacji częstotliwości zegara z wolnymi od zakłóceń zmianami parametrów impulsów.

Czy ten generator impulsów nadaje się do testowania wytrzymałościowego projektów ze zdefiniowanym jitterem i opóźnieniem?

Tak, jest niezawodny w testach obciążeniowych, zapewniając precyzyjną kontrolę nad jitterem i opóźnieniami.

Czy ten generator impulsów może być używany do sekwencjonowania wzorców danych w testowaniu danych szeregowych?

Tak, może generować różne przebiegi dla wzorców sekwencjonowania danych w testowaniu danych szeregowych.

Czy ten generator impulsów obsługuje szybkość narastania wzmacniacza operacyjnego i asymetryczną charakterystykę?

Tak, jest w stanie obsługiwać testy szybkości narastania i asymetrii wzmacniacza operacyjnego.

Ile kanałów posiada generator impulsów TGP3152?

Aim-TTi TGP3152 oferuje dwukanałową pracę dla wszechstronnego generowania przebiegów.

Atrybut	Parametr
Maksymalna częstotliwość	25 (Double Pulse) MHz, 50 (Pulse) MHz
Częstotliwość minimalna	1 mHz
Maksymalna szerokość impulsu	499.99999999 (Double Pulse) s, 999.99999999 (Pulse) s
Tryby	Seria, podwójny impuls, przebieg funkcyjny/arbitralny, modulacja, szum, wzór/PBRS, impuls, kwadratowy, przemiatanie, wyzwalanie
Minimalna szerokość impulsu	10ns
Maksymalne opóźnienie impulsu	999.99999996 (Double Pulse) s, 999.99999998 (Pulse) s
Minimalne opóźnienie impulsu	0ns
Skalibrowane	DKDCAL
Regulowana amplituda wyjściowa	Tak
Zakłócenia jitter	<30%
Czas narastania-opadania	5 ns → 399.999999989 s (Double Pulse), 5 ns → 799.999999989 s (Pulse)
Impedancja wejścia	10 kΩ
Typ złącza	GPIB, LAN, LXI, układ zdalny, USB 2.0, dysk Flash USB
Wymiary	269 x 213.5 x 86.5 (Rack Mount) mm, 295 x 250 x 97 (Bench Top Mount) mm
Masa	3.2kg
Numer modelu p	TGP3100
Wysokość	86.5 (Rack Mount) mm, 97 (Bench Top Mount) mm
Minimalna temperatura robocza	+5°C
Szerokość	213.5 (Rack Mount) mm, 250 (Bench Top Mount) mm
Długość	269 (Rack Mount) mm, 295 (Bench Top Mount) mm
Maksymalna temperatura robocza	+40°C
