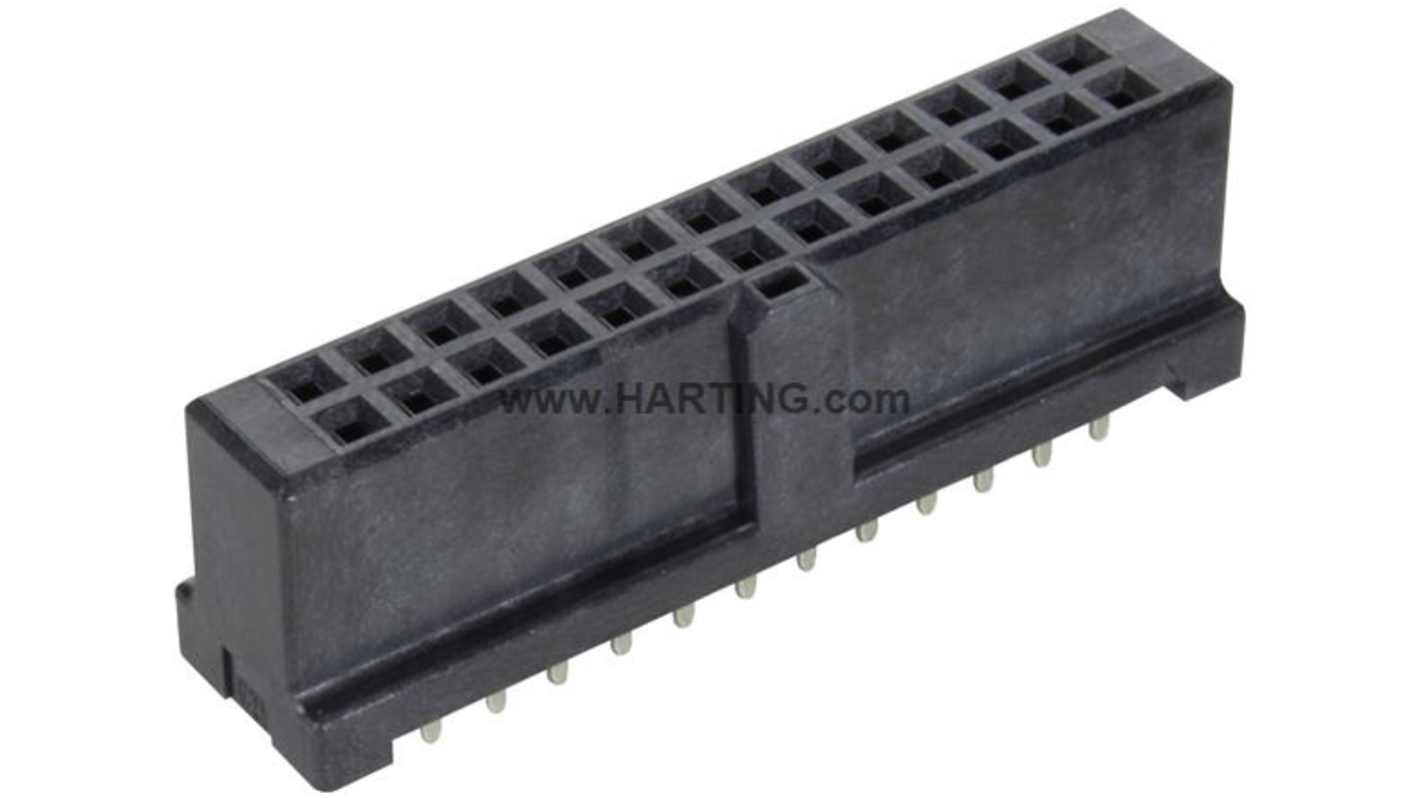

Listwa stykowa PCB 26-pinowe 09195 raster: 2.54 mm Prosty 2-rzędowe HARTING Do montażu na płytce drukowanej 1000V W
- Nr art. RS:
- 180-045
- Nr części producenta:
- 09195267824
- Producent:
- HARTING
Przy zakupie hurtowym dostępna zniżka
Zobacz ceny hurtoweSuma częściowa (1 opakowanie po 2 sztuk/i)*
43,97 zł
(bez VAT)
54,08 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł
W magazynie
- 100 szt. do wysyłki z innej lokalizacji
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Opakowanie (-a) | Za Opakowanie | Za jednostkę* |
|---|---|---|
| 1 - 9 | 43,97 zł | 21,985 zł |
| 10 - 24 | 40,46 zł | 20,23 zł |
| 25 + | 36,50 zł | 18,25 zł |
*cena orientacyjna
- Nr art. RS:
- 180-045
- Nr części producenta:
- 09195267824
- Producent:
- HARTING
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | HARTING | |
| Seria | 09195 | |
| Typ produktu | Listwa stykowa PCB | |
| Natężenie | 1A | |
| Rozstaw Żył | 2.54mm | |
| Materiał obudowy | Polimer ciekłokrystaliczny | |
| Liczba styków | 26 | |
| Liczba rzędów | 2 | |
| Orientacja | Prosty | |
| W osłonie/Bez osłony | W osłonie | |
| System złączy | PCB do PCB | |
| Typ montażu | Do montażu na płytce drukowanej | |
| Pokrycie styku | Srebrny | |
| Materiał styków | Stop miedzi | |
| Rozstaw rzędów | 2.54mm | |
| Typ zakończenia | Lutowie | |
| Minimalna temperatura robocza | -55°C | |
| Maksymalna temperatura robocza | 125°C | |
| Rodzaj styku | Żeńskie | |
| Długość styku do łączenia z płytką drukowaną | 2.9mm | |
| Normy/Zatwierdzenia | CSA-C22.2 No. 182.3 ECBT8.E102079, UL 1977 ECBT2.E102079 | |
| Napięcie | 1000V | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka HARTING | ||
Seria 09195 | ||
Typ produktu Listwa stykowa PCB | ||
Natężenie 1A | ||
Rozstaw Żył 2.54mm | ||
Materiał obudowy Polimer ciekłokrystaliczny | ||
Liczba styków 26 | ||
Liczba rzędów 2 | ||
Orientacja Prosty | ||
W osłonie/Bez osłony W osłonie | ||
System złączy PCB do PCB | ||
Typ montażu Do montażu na płytce drukowanej | ||
Pokrycie styku Srebrny | ||
Materiał styków Stop miedzi | ||
Rozstaw rzędów 2.54mm | ||
Typ zakończenia Lutowie | ||
Minimalna temperatura robocza -55°C | ||
Maksymalna temperatura robocza 125°C | ||
Rodzaj styku Żeńskie | ||
Długość styku do łączenia z płytką drukowaną 2.9mm | ||
Normy/Zatwierdzenia CSA-C22.2 No. 182.3 ECBT8.E102079, UL 1977 ECBT2.E102079 | ||
Napięcie 1000V | ||
- Kraj pochodzenia:
- CN
Seria HARTING SEK Mezzanine posiada złącze żeńskie z prostą konfiguracją styków. Obsługuje terminację lutowania rozpływowego (THR) i terminację lutowania na fali, dzięki czemu nadaje się do połączeń PCB z PCB i płyty głównej z kartą podrzędną. Złącze to posiada 26 styków o długości zakończenia 2,9 mm.
Kontakt rzędy 2
Odstęp między stykami po stronie zakończenia 2,54 mm
Prąd znamionowy 1 A
