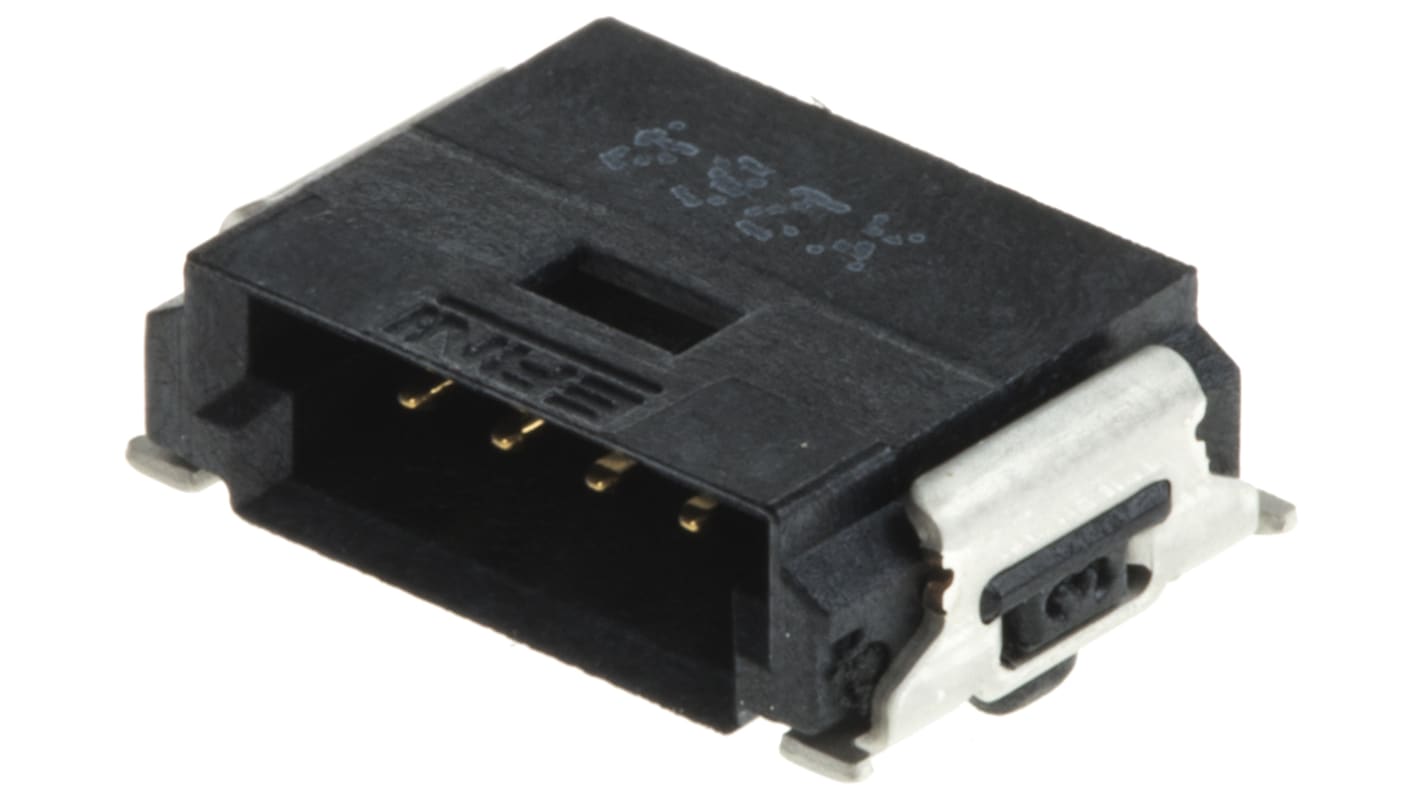

Listwa stykowa PCB 4-pinowe MiniBridge raster: 1.27 mm Kąt prosty 1-rzędowe ERNI Powierzchnia 300 V W osłonie
- Nr art. RS:
- 247-600
- Nr części producenta:
- 214012 / 214012-E
- Producent:
- ERNI
Przy zakupie hurtowym dostępna zniżka
Suma częściowa (1 opakowanie po 5 sztuk/i)*
37,49 zł
(bez VAT)
46,115 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 300,00 zł
Ograniczona ilość
- Dodatkowe 45 szt. dostępne od 29 grudnia 2025
- Dodatkowe 85 szt. dostępne od 29 grudnia 2025
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę | Za Opakowanie* |
|---|---|---|
| 5 - 95 | 7,498 zł | 37,49 zł |
| 100 - 370 | 6,13 zł | 30,65 zł |
| 375 - 1495 | 5,364 zł | 26,82 zł |
| 1500 - 2995 | 4,60 zł | 23,00 zł |
| 3000 + | 4,284 zł | 21,42 zł |
*cena orientacyjna
- Nr art. RS:
- 247-600
- Nr części producenta:
- 214012 / 214012-E
- Producent:
- ERNI
Dane techniczne
Dane techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | ERNI | |
| Typ produktu | Listwa stykowa PCB | |
| Seria | MiniBridge | |
| Natężenie | 4A | |
| Rozstaw Żył | 1.27mm | |
| Liczba styków | 4 | |
| Materiał obudowy | Polimer ciekłokrystaliczny | |
| Liczba rzędów | 1 | |
| Orientacja | Kąt prosty | |
| W osłonie/Bez osłony | W osłonie | |
| System złączy | Przewód-płytka | |
| Typ montażu | Powierzchnia | |
| Pokrycie styku | Złoty | |
| Materiał styków | Stop miedzi | |
| Minimalna temperatura robocza | -55°C | |
| Typ zakończenia | Lutowie | |
| Maksymalna temperatura robocza | 100°C | |
| Rodzaj styku | Męski | |
| Normy/Zatwierdzenia | No | |
| Napięcie | 300 V | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka ERNI | ||
Typ produktu Listwa stykowa PCB | ||
Seria MiniBridge | ||
Natężenie 4A | ||
Rozstaw Żył 1.27mm | ||
Liczba styków 4 | ||
Materiał obudowy Polimer ciekłokrystaliczny | ||
Liczba rzędów 1 | ||
Orientacja Kąt prosty | ||
W osłonie/Bez osłony W osłonie | ||
System złączy Przewód-płytka | ||
Typ montażu Powierzchnia | ||
Pokrycie styku Złoty | ||
Materiał styków Stop miedzi | ||
Minimalna temperatura robocza -55°C | ||
Typ zakończenia Lutowie | ||
Maksymalna temperatura robocza 100°C | ||
Rodzaj styku Męski | ||
Normy/Zatwierdzenia No | ||
Napięcie 300 V | ||
- Kraj pochodzenia:
- DE
Korek jednorzędowy SMT 90°
Plastikowa obudowa jest odporna na wysokie temperatury, co sprawia, że nadaje się do procesów lutowania metodą bezołowiowego.
Pokrywa z podbieraczem i miejscem do zautomatyzowanego montażu
Niezawodna siła mocowania dzięki wzmocnionym metalowym zaciskom po obu stronach wtyczki
Dwa kołki (okrągłe i owalne) ułatwiające Exact pozycjonowanie na płytce drukowanej
Element prowadzący
System kabli Minibridge™ ERNI 1,27
Idealnie nadaje się do różnorodnych zastosowań czujników, urządzeń uruchamiających, zasilania i danych w dziedzinie elektroniki samochodowej i przemysłowej, technologii komputerowej, elektroniki użytkowej i urządzeń medycznych. Pomimo bardzo małych wymiarów, system ten oferuje dużą moc prądową do 4 A (przy 20°C, w zależności od kabla)
Oporność styku< 25 mΩ
Oporność izolowania> 10 4 MΩ
500 cykli łączenia
