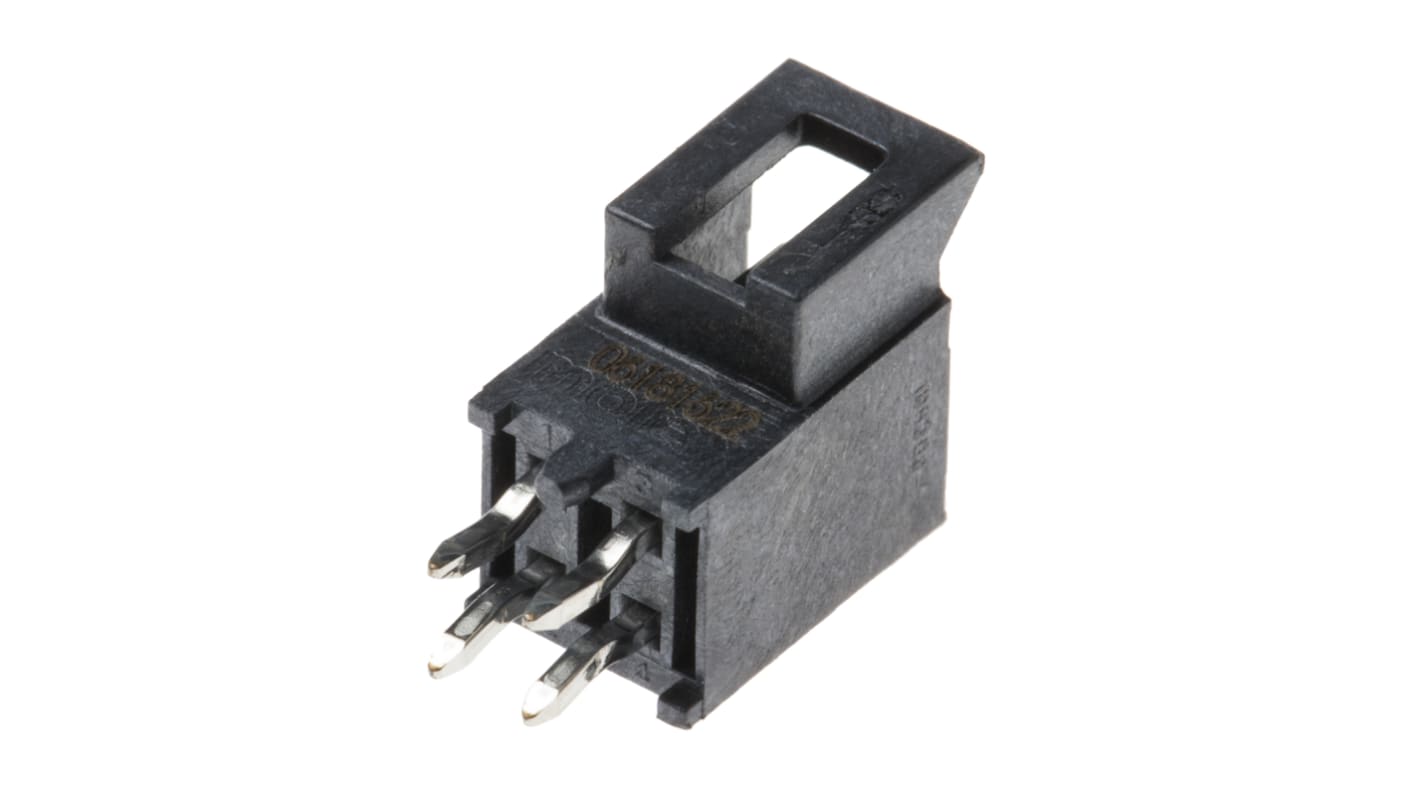

Listwa stykowa PCB 4-pinowe Nano-Fit raster: 2.5 mm Prosty 2-rzędowe Molex Otwór przelotowy 250 V W osłonie

Nr art. RS:: 122-5080
Numer artykułu Elfa Distrelec:: 304-30-610
Nr części producenta:: 105310-1204
Producent:: Molex

Listwa stykowa PCB 4-pinowe Nano-Fit raster: 2.5 mm Prosty 2-rzędowe Molex Otwór przelotowy 250 V W osłonie

Suma częściowa (1 opakowanie po 10 sztuk/i)*

48,99 zł

(bez VAT)

60,26 zł

(z VAT)

DARMOWA wysyłka dla zamówień o wartości powyżej 300,00 zł

Ostatni magazyn RS

Pozostało 20 , szt, gotowe do wysyłki
Dodatkowe 180 szt. do wysyłki z innej lokalizacji
Ostatnie 500 szt. od dnia 02 lutego 2026

Produkty	Za jednostkę	Za Opakowanie*
10 +	4,899 zł	48,99 zł

*cena orientacyjna

Nr art. RS:: 122-5080
Numer artykułu Elfa Distrelec:: 304-30-610
Nr części producenta:: 105310-1204
Producent:: Molex

Specyfikacje

Informacje techniczne

Atesty i certyfikaty

Szczegółowe dane produktu

Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.

Zaznacz wszystkie	Atrybut	Wartość
	Marka	Molex
	Seria	Nano-Fit
	Typ produktu	Listwa stykowa PCB
	Rozstaw Żył	2.5mm
	Natężenie	6.5A
	Liczba styków	4
	Liczba rzędów	2
	Orientacja	Prosty
	W osłonie/Bez osłony	W osłonie
	System złączy	Przewód-płytka
	Typ montażu	Otwór przelotowy
	Materiał styków	Mosiądz
	Pokrycie styku	Złoty
	Minimalna temperatura robocza	-40°C
	Typ zakończenia	Lutowie
	Długość styku do łączenia z płytką drukowaną	3.2mm
	Maksymalna temperatura robocza	105°C
	Rodzaj styku	Męski
	Normy/Zatwierdzenia	No
	Napięcie	250 V

	Zaznacz wszystkie
	Marka Molex
	Seria Nano-Fit
	Typ produktu Listwa stykowa PCB
	Rozstaw Żył 2.5mm
	Natężenie 6.5A
	Liczba styków 4
	Liczba rzędów 2
	Orientacja Prosty
	W osłonie/Bez osłony W osłonie
	System złączy Przewód-płytka
	Typ montażu Otwór przelotowy
	Materiał styków Mosiądz
	Pokrycie styku Złoty
	Minimalna temperatura robocza -40°C
	Typ zakończenia Lutowie
	Długość styku do łączenia z płytką drukowaną 3.2mm
	Maksymalna temperatura robocza 105°C
	Rodzaj styku Męski
	Normy/Zatwierdzenia No
	Napięcie 250 V

Zaloguj się, żeby pobrać modele CAD

Kraj pochodzenia:: CN

Molex Nano-Fit Series PCB Header, 6,5A Current Rating, 2,5mm Pitch - 105310-1204

Ten nagłówek PCB oferuje kompaktowe i skuteczne rozwiązanie połączeniowe odpowiednie do różnych zastosowań. Dzięki podziałce 2,5 mm optymalizuje wykorzystanie przestrzeni na płytkach drukowanych, co czyni go szczególnie przydatnym w sektorach automatyki i elektroniki. Jego osłonięta konstrukcja zapewnia dodatkową ochronę, a przelotowy typ montażu zapewnia bezpieczne mocowanie do płytek drukowanych.

Cechy i zalety

• Obudowa z dodatnią blokadą zapobiega przypadkowemu rozłączeniu

• Konstrukcja o niskiej sile nacisku zmniejsza zmęczenie operatora

• Nadmiarowe styki zapewniają długotrwałą wytrzymałość

Zastosowania

• Używany w sprzęcie telekomunikacyjnym, takim jak serwery i koncentratory

• Nadaje się do urządzeń gospodarstwa domowego, w tym lodówek i pralek

• Idealny do maszyn przemysłowych i wyposażenia linii montażowych

• Wykorzystywane w urządzeniach medycznych do opieki nad pacjentem i IT w służbie zdrowia

Jakiego rodzaju rozwiązanie stosuje?

Wykorzystuje on metodę lutowania w celu zapewnienia solidnych połączeń z płytką drukowaną.

W jaki sposób projekt wspiera wydajność operatora?

Konstrukcja o niskiej sile mocowania minimalizuje zmęczenie podczas instalacji, zwiększając zgodność montażu.

Jakie są kluczowe zalety jego osłoniętej konstrukcji?

Osłonięta konstrukcja chroni zaciski przed zagrożeniami środowiskowymi, zapewniając jednocześnie prawidłowe wyrównanie podczas łączenia.

Jakie środki ostrożności należy podjąć podczas instalacji?

Upewnij się, że złącza są prawidłowo wyrównane przed połączeniem, aby zapobiec uszkodzeniom i zapewnić optymalną wydajność.
