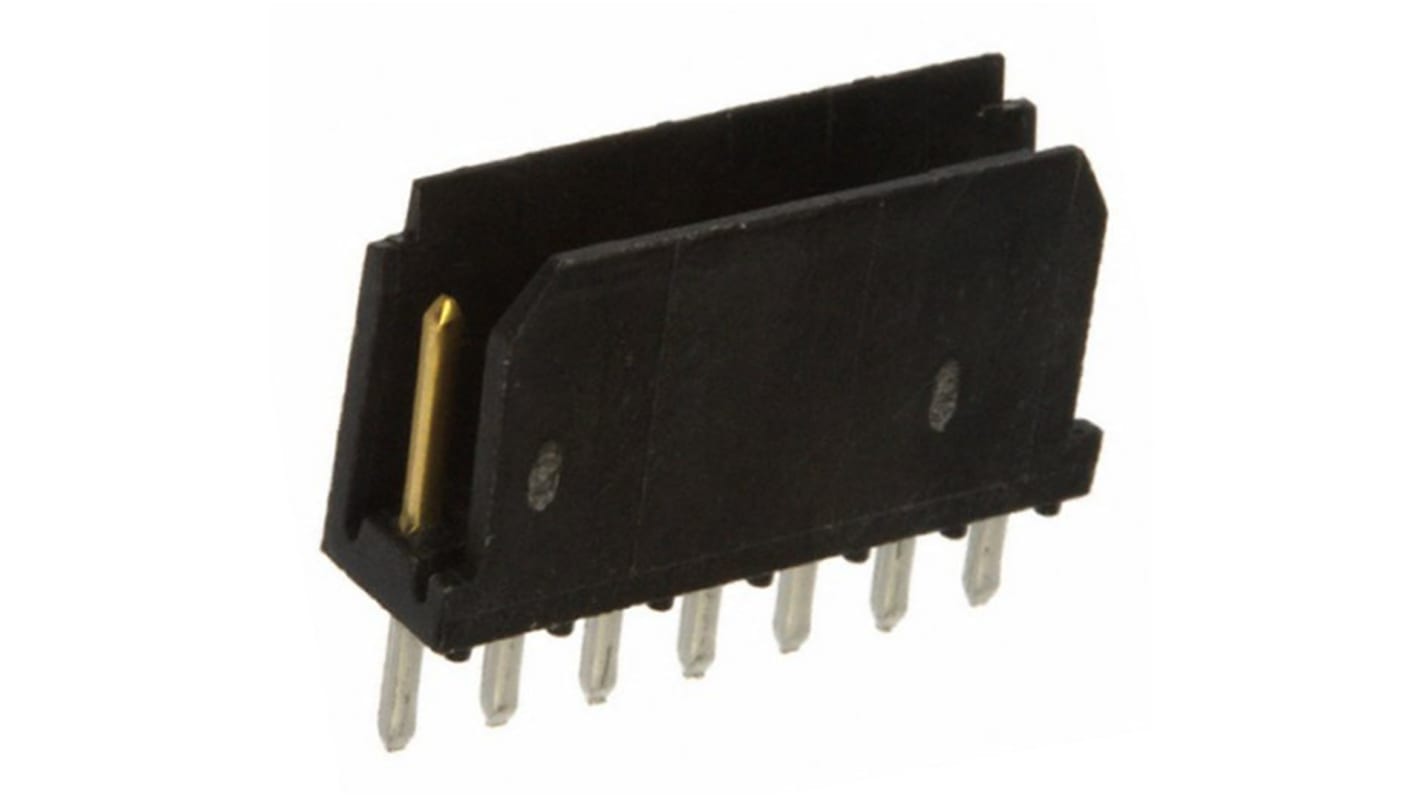

Listwa stykowa PCB 7-pinowe Dubox raster: 2.54 mm Prosty 1-rzędowe Amphenol Communications Solutions Otwór przelotowy
- Nr art. RS:
- 137-0989
- Nr części producenta:
- 76384-307LF
- Producent:
- Amphenol Communications Solutions
Przy zakupie hurtowym dostępna zniżka
Zobacz ceny hurtoweSuma częściowa (1 opakowanie po 5 sztuk/i)*
24,26 zł
(bez VAT)
29,84 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł
Tymczasowo niedostępny
- Dostępne od 19 lutego 2027
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę | Za Opakowanie* |
|---|---|---|
| 5 - 45 | 4,852 zł | 24,26 zł |
| 50 - 95 | 3,844 zł | 19,22 zł |
| 100 - 245 | 3,682 zł | 18,41 zł |
| 250 - 495 | 3,34 zł | 16,70 zł |
| 500 + | 3,016 zł | 15,08 zł |
*cena orientacyjna
- Nr art. RS:
- 137-0989
- Nr części producenta:
- 76384-307LF
- Producent:
- Amphenol Communications Solutions
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Amphenol Communications Solutions | |
| Seria | Dubox | |
| Typ produktu | Listwa stykowa PCB | |
| Natężenie | 3A | |
| Rozstaw Żył | 2.54mm | |
| Liczba styków | 7 | |
| Materiał obudowy | Poliester termoplastyczny wypełniany włóknem szklanym | |
| Liczba rzędów | 1 | |
| Orientacja | Prosty | |
| W osłonie/Bez osłony | W osłonie | |
| Typ montażu | Otwór przelotowy | |
| System złączy | Przewód-płytka | |
| Materiał styków | Brąz fosforowy | |
| Pokrycie styku | Złoty | |
| Typ zakończenia | Lutowie | |
| Rozstaw rzędów | 2.54mm | |
| Minimalna temperatura robocza | -40°C | |
| Maksymalna temperatura robocza | 125°C | |
| Rodzaj styku | Męski | |
| Normy/Zatwierdzenia | No | |
| Napięcie | 1kV | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Amphenol Communications Solutions | ||
Seria Dubox | ||
Typ produktu Listwa stykowa PCB | ||
Natężenie 3A | ||
Rozstaw Żył 2.54mm | ||
Liczba styków 7 | ||
Materiał obudowy Poliester termoplastyczny wypełniany włóknem szklanym | ||
Liczba rzędów 1 | ||
Orientacja Prosty | ||
W osłonie/Bez osłony W osłonie | ||
Typ montażu Otwór przelotowy | ||
System złączy Przewód-płytka | ||
Materiał styków Brąz fosforowy | ||
Pokrycie styku Złoty | ||
Typ zakończenia Lutowie | ||
Rozstaw rzędów 2.54mm | ||
Minimalna temperatura robocza -40°C | ||
Maksymalna temperatura robocza 125°C | ||
Rodzaj styku Męski | ||
Normy/Zatwierdzenia No | ||
Napięcie 1kV | ||
Złącza Amphenol FCI z serii Dubox o średnicy 2,54 mm
Złącza osłonięte PCB 2,54 mm, dopasowane do obudów złączy do zaciskania złączy Dubox do zastosowań z okablowaniem do płyt. Te podwójne złącza PCB są osłonięte na dwóch ścianach i można je zestawiać w jednym miejscu, co pozwala zaoszczędzić miejsce na płytce PCB. Obudowy hedera są wyposażone w polaryzację, która pozwala uniknąć nieprawidłowego połączenia i blokadę cierną zapewniającą pewne połączenie. Obudowy wykonane z termoplastycznego tworzywa sztucznego o wysokiej temperaturze wytrzymują proces lutowania. Hedery Dubox o szerokości 2,54 mm są dostępne w konfiguracji jedno- lub dwurzędowej z możliwością montażu pionowego i kątowego
Charakterystyka i zalety
• możliwość łączenia kaskadowego
• Polaryzacja w celu uniknięcia nieprawidłowego krycia
• Blokada cierna zapewniająca pewne połączenie
• Obudowa o wysokiej temperaturze odporna na proces spawania elektrycznego w falach
Informacje o zastosowaniu produktu
Te złącza Dubox o średnicy 2,54 mm doskonale nadają się do zastosowań na różnych rynkach. Rynki te obejmują przemysł, oprzyrządowanie i medycynę, konsumenta, komunikację i dane.
Amphenol FCI System wzajemnych połączeń typu Dubox o szerokości 2,54 mm
