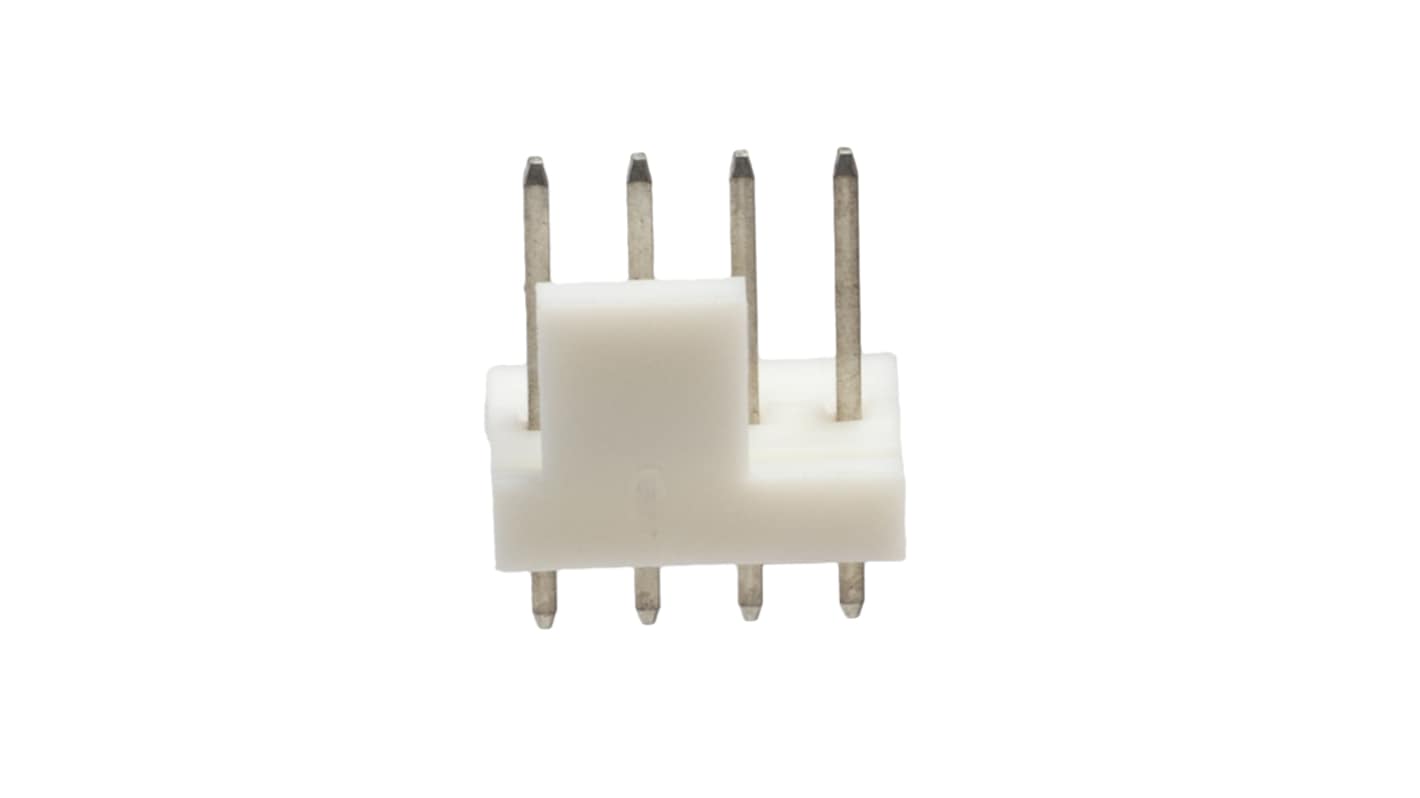

Złącze szpilkowe 4-pinowe KK 254 raster: 2.54 mm Pionowy 1-rzędowe Molex Otwór przelotowy 500V Bez osłony
- Nr art. RS:
- 144-8185
- Numer artykułu Elfa Distrelec:
- 304-37-191
- Nr części producenta:
- 470531000
- Producent:
- Molex
Skorzystaj ze zniżki hurtowej
Dodaj jeszcze 100, aby zaoszczędzić 44,70 zł
Zobacz ceny hurtoweSuma częściowa (1 opakowanie po 10 sztuk/i)*
20,05 zł
(bez VAT)
24,66 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł
W magazynie
- Dodatkowe 560 szt. dostępne od 09 listopada 2026
- Dodatkowe 120 szt. dostępne od 09 listopada 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę | Za Opakowanie* | Oszczędzasz |
|---|---|---|---|
| 10 - 90 | 2,005 zł | 20,05 zł | - |
| 100 - 190 | 1,558 zł | 15,58 zł | 44,70 zł |
| 200 - 240 | 1,495 zł | 14,95 zł | 102,00 zł |
| 250 - 490 | 1,437 zł | 14,37 zł | 142,00 zł |
| 500 + | 1,374 zł | 13,74 zł | 315,50 zł |
*cena orientacyjna
- Nr art. RS:
- 144-8185
- Numer artykułu Elfa Distrelec:
- 304-37-191
- Nr części producenta:
- 470531000
- Producent:
- Molex
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Molex | |
| Typ produktu | Złącze szpilkowe | |
| Seria | KK 254 | |
| Natężenie | 4A | |
| Rozstaw Żył | 2.54mm | |
| Materiał obudowy | Nylon | |
| Liczba styków | 4 | |
| Liczba rzędów | 1 | |
| Orientacja | Pionowy | |
| W osłonie/Bez osłony | Bez osłony | |
| Typ montażu | Otwór przelotowy | |
| System złączy | Przewód-płytka | |
| Materiał styków | Stop miedzi | |
| Pokrycie styku | Cyna matowa | |
| Rozstaw rzędów | 2.54mm | |
| Typ zakończenia | Lutowie | |
| Minimalna temperatura robocza | -40°C | |
| Długość styku do łączenia z płytką drukowaną | 3.5mm | |
| Rodzaj styku | Męski | |
| Maksymalna temperatura robocza | 80°C | |
| Normy/Zatwierdzenia | No | |
| Napięcie | 500V | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Molex | ||
Typ produktu Złącze szpilkowe | ||
Seria KK 254 | ||
Natężenie 4A | ||
Rozstaw Żył 2.54mm | ||
Materiał obudowy Nylon | ||
Liczba styków 4 | ||
Liczba rzędów 1 | ||
Orientacja Pionowy | ||
W osłonie/Bez osłony Bez osłony | ||
Typ montażu Otwór przelotowy | ||
System złączy Przewód-płytka | ||
Materiał styków Stop miedzi | ||
Pokrycie styku Cyna matowa | ||
Rozstaw rzędów 2.54mm | ||
Typ zakończenia Lutowie | ||
Minimalna temperatura robocza -40°C | ||
Długość styku do łączenia z płytką drukowaną 3.5mm | ||
Rodzaj styku Męski | ||
Maksymalna temperatura robocza 80°C | ||
Normy/Zatwierdzenia No | ||
Napięcie 500V | ||
Złącze szpilkowe Molex serii 47053, rozstaw 2,54 mm, 4 styki - 470531000
Ten złącze szpilkowe jest uniwersalnym elementem zaprojektowanym do skutecznych połączeń przewód-płytka. Dzięki orientacji pionowej i rozstawu 2,54 mm ta nieosłonięta opcja obsługuje cztery obwody i ma długość końcówki PC 3,50 mm. Wykonane z trwałego stopu miedzi i zaprojektowane do montażu przez otwór, gwarantują niezawodność w różnych zastosowaniach.
Cechy i zalety
• Ułatwia bezpieczne połączenia przewód-płytka przy minimalnym wysiłku
• Zoptymalizowany rozstaw 2,54 mm zapewnia zgodność ze standardowymi komponentami
• Zakończenie lutownicze zapewnia trwałe połączenie elektryczne
• Nieosłonięta konstrukcja upraszcza wyrównanie podczas montażu
• Obsługa maksymalnego prądu znamionowego 4,0 A zapewniająca solidną wydajność
• Trwała konstrukcja ze stopu miedzi zwiększa długoterminową niezawodność
Zastosowania
• Służy do przesyłania sygnałów w obwodach elektronicznych
• Idealne do połączeń w urządzeniach automatyki
• Powszechnie stosowane w zespołach urządzeń elektrycznych i mechanicznych
• Zastosowanie w systemach motoryzacyjnych w celu zapewnienia skutecznej komunikacji
• Odpowiednie do płytek drukowanych wymagających kompaktowych połączeń złączy
Jakie są limity temperatury roboczej dla tego komponentu?
Specyfikacje podzespołów nie określają wyraźnie zakres temperatur roboczych. Dokładne dane dotyczące limitów temperatury podczas instalacji i użytkowania należy zapoznać się ze specyfikacją produktu.
Jak wytrzymałe jest to złącze pod względem cykli łączenia?
To złącze jest wyposażone w maksymalnie 25 cykli łączenia, co zapewnia długotrwałe użytkowanie w zastosowaniach wymagających częstego podłączania i rozłączania.
Jaka jest zalecana grubość PCB dla optymalnej wydajności?
Aby uzyskać najlepsze wyniki, zaleca się stosowanie płytki drukowanej o grubości 1,60 mm, aby zapewnić prawidłowe dopasowanie i funkcjonowanie podczas korzystania z tego złącza szpilkowego.
Czy ten złącze szpilkowe może być używany z innymi produktami Molex?
Tak, to złącze jest zgodne z obudowami zaciskowymi KK® o rozstawie 2,54 mm, co umożliwia uniwersalną integrację z innymi złączami i komponentami Molex.
