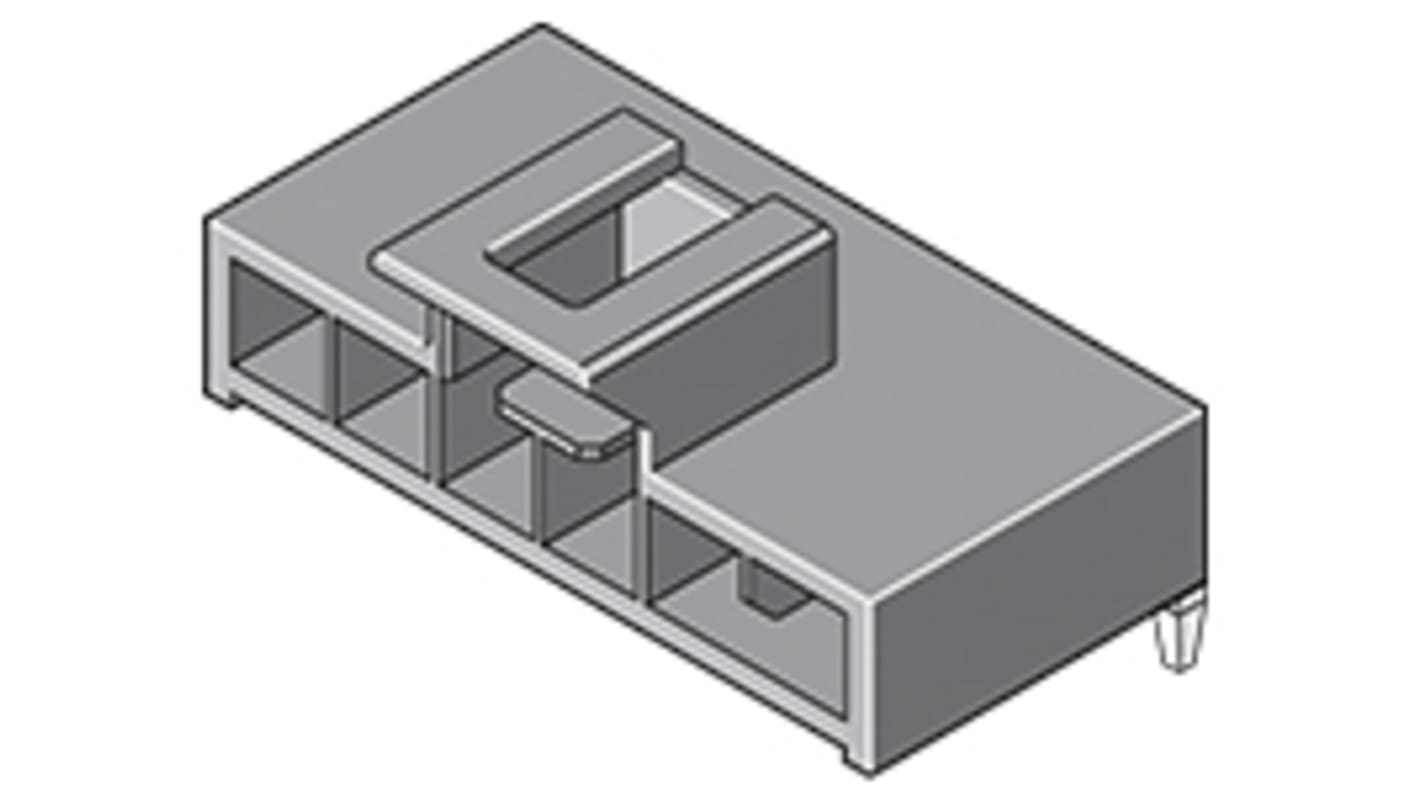

Listwa stykowa PCB 6-pinowe Nano-Fit raster: 2.5 mm Kąt prosty 1-rzędowe Molex Otwór przelotowy 250V W osłonie
- Nr art. RS:
- 162-3689
- Nr części producenta:
- 105313-1106
- Producent:
- Molex
Skorzystaj ze zniżki hurtowej
Dodaj jeszcze 40, aby zaoszczędzić 9%
Zobacz ceny hurtoweSuma częściowa (1 opakowanie po 8 sztuk/i)*
60,02 zł
(bez VAT)
73,83 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł
W magazynie
- Dodatkowe 96 szt. dostępne od 09 listopada 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę | Za Opakowanie* | Oszczędzasz |
|---|---|---|---|
| 8 - 32 | 7,503 zł | 60,02 zł | - |
| 40 - 72 | 6,774 zł | 54,19 zł | 9% |
| 80 + | 6,423 zł | 51,38 zł | 14% |
*cena orientacyjna
- Nr art. RS:
- 162-3689
- Nr części producenta:
- 105313-1106
- Producent:
- Molex
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Molex | |
| Typ produktu | Listwa stykowa PCB | |
| Seria | Nano-Fit | |
| Rozstaw Żył | 2.5mm | |
| Natężenie | 6.5A | |
| Materiał obudowy | Polimer ciekłokrystaliczny | |
| Liczba styków | 6 | |
| Liczba rzędów | 1 | |
| Orientacja | Kąt prosty | |
| W osłonie/Bez osłony | W osłonie | |
| System złączy | Przewód-płytka | |
| Typ montażu | Otwór przelotowy | |
| Pokrycie styku | Cyna | |
| Materiał styków | Mosiądz | |
| Minimalna temperatura robocza | -40°C | |
| Rozstaw rzędów | 2.5mm | |
| Typ zakończenia | Otwór przelotowy | |
| Długość styku do łączenia z płytką drukowaną | 3.2mm | |
| Maksymalna temperatura robocza | 105°C | |
| Rodzaj styku | Męski | |
| Normy/Zatwierdzenia | No | |
| Napięcie | 250V | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Molex | ||
Typ produktu Listwa stykowa PCB | ||
Seria Nano-Fit | ||
Rozstaw Żył 2.5mm | ||
Natężenie 6.5A | ||
Materiał obudowy Polimer ciekłokrystaliczny | ||
Liczba styków 6 | ||
Liczba rzędów 1 | ||
Orientacja Kąt prosty | ||
W osłonie/Bez osłony W osłonie | ||
System złączy Przewód-płytka | ||
Typ montażu Otwór przelotowy | ||
Pokrycie styku Cyna | ||
Materiał styków Mosiądz | ||
Minimalna temperatura robocza -40°C | ||
Rozstaw rzędów 2.5mm | ||
Typ zakończenia Otwór przelotowy | ||
Długość styku do łączenia z płytką drukowaną 3.2mm | ||
Maksymalna temperatura robocza 105°C | ||
Rodzaj styku Męski | ||
Normy/Zatwierdzenia No | ||
Napięcie 250V | ||
- Kraj pochodzenia:
- CN
Molex Nano-Fit Series PCB Header, 2.5mm Pitch, 8A Current Rating - 105313-1106
To złącze nagłówkowe PCB jest częścią serii Nano-Fit, zaprojektowanej w celu ułatwienia niezawodnych połączeń elektrycznych w różnych aplikacjach. To prostokątne złącze o rozstawie 2,5 mm ma sześć styków i jest osłonięte dla lepszej ochrony. Jego przelotowy typ montażu gwarantuje bezpieczne umieszczenie na płytkach drukowanych.
Cechy i zalety
• Kompatybilny z szerokim zakresem średnic przewodów do 26 AWG
• Wytrzymały prąd znamionowy 8 A zapewnia niezawodne działanie
• Wysokie napięcie znamionowe 250 V zapewnia bezpieczeństwo pracy
• Osłonięta konstrukcja zwiększa ochronę przed niewspółosiowością
• Efektywne połączenie przewodowe z płytką drukowaną z łatwym zakończeniem
• Nadaje się do kompaktowych przestrzeni z wydajną orientacją pod kątem prostym
Zastosowania
• Używany w zautomatyzowanych maszynach do niezawodnych połączeń
• Idealny do elektrycznych paneli sterowania wymagających bezpiecznych nagłówków
• Stosowane w elektronice użytkowej do kompaktowego montażu
• Wykorzystywane w sprzęcie telekomunikacyjnym wymagającym wytrzymałych złączy
Jakiego prądu znamionowego można oczekiwać od tego złącza?
Jego maksymalny prąd znamionowy wynosi 8 A, dzięki czemu nadaje się do różnych zastosowań elektrycznych, zapewniając jednocześnie optymalną wydajność.
Jak konstrukcja z osłoną wpływa na instalację?
Osłona pomaga zapobiegać przypadkowemu kontaktowi i niewspółosiowości podczas instalacji, zapewniając bezpieczne i stabilne połączenie.
Jakie znaczenie w projektowaniu ma podziałka 2,5 mm?
Rozstaw 2,5 mm pozwala na gęste rozmieszczenie komponentów, co jest niezbędne w kompaktowych projektach elektronicznych bez uszczerbku dla integralności połączeń.
Czy można to połączyć z przewodami o różnych przekrojach?
Tak, został on zaprojektowany tak, aby pomieścić przewody o średnicach od 20 do 26 AWG, zapewniając wszechstronność w doborze przewodów.
Jakie metody zakończenia są kompatybilne z tym nagłówkiem?
Złącze to wykorzystuje metodę zakończenia przez otwór, zapewniając mocne i trwałe mocowanie do płytki drukowanej w celu zapewnienia niezawodnej przewodności.
