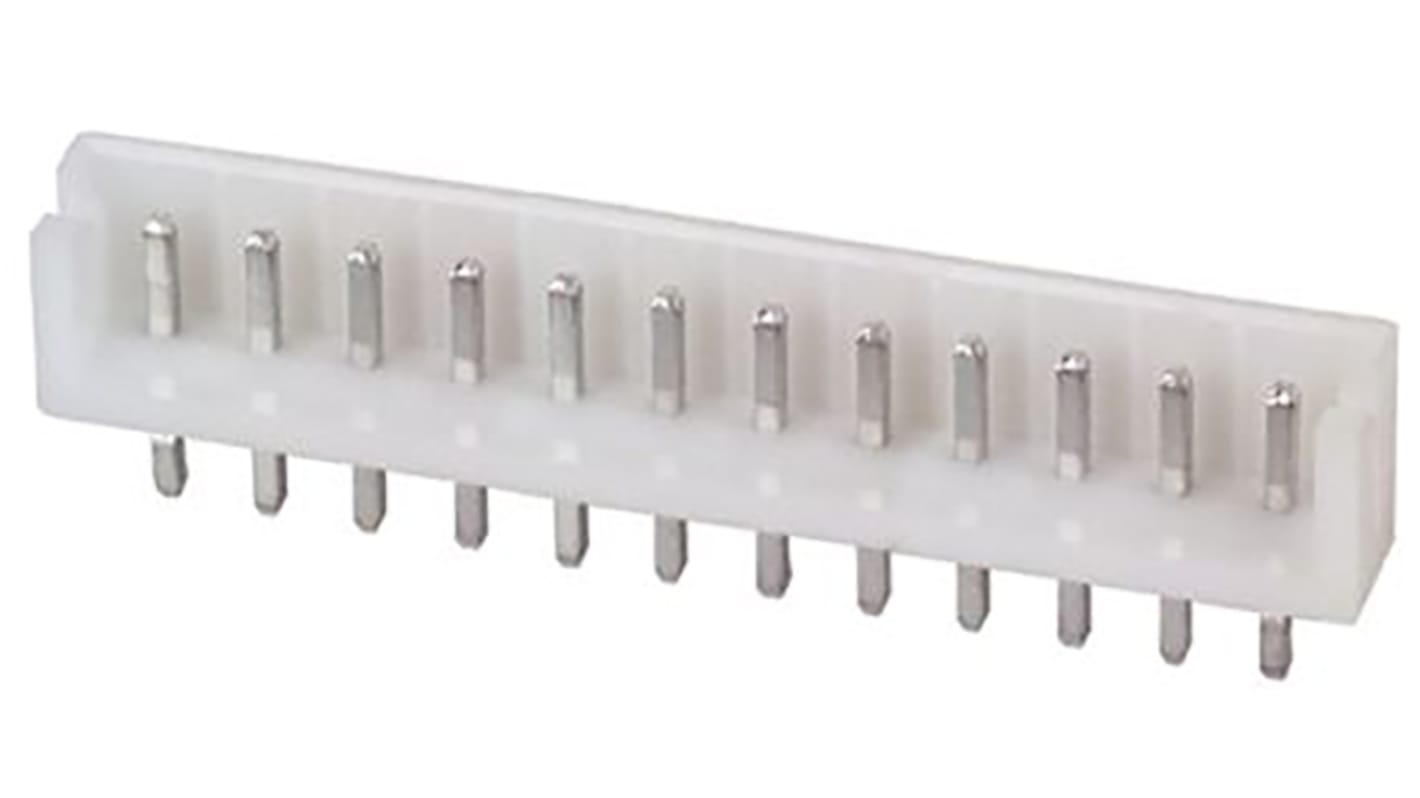

Listwa stykowa PCB 12-pinowe EH raster: 2.5 mm Prosty 1-rzędowe JST Otwór przelotowy 250 V W osłonie
- Nr art. RS:
- 166-7519
- Nr części producenta:
- B12B-EH-A (LF) (SN)
- Producent:
- JST
Suma częściowa (1 opakowanie po 500 sztuk/i)*
993,50 zł
(bez VAT)
1 222,00 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 300,00 zł
W magazynie
- 500 szt. do wysyłki z innej lokalizacji
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę | Za Opakowanie* |
|---|---|---|
| 500 + | 1,987 zł | 993,50 zł |
*cena orientacyjna
- Nr art. RS:
- 166-7519
- Nr części producenta:
- B12B-EH-A (LF) (SN)
- Producent:
- JST
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | JST | |
| Typ produktu | Listwa stykowa PCB | |
| Seria | EH | |
| Rozstaw Żył | 2.5mm | |
| Natężenie | 3A | |
| Materiał obudowy | Poliamid | |
| Liczba styków | 12 | |
| Liczba rzędów | 1 | |
| Orientacja | Prosty | |
| W osłonie/Bez osłony | W osłonie | |
| Typ montażu | Otwór przelotowy | |
| System złączy | Przewód-płytka | |
| Materiał styków | Mosiądz | |
| Pokrycie styku | Cyna | |
| Typ zakończenia | Lutowie | |
| Minimalna temperatura robocza | -25°C | |
| Rozstaw rzędów | 2.5mm | |
| Maksymalna temperatura robocza | 85°C | |
| Rodzaj styku | Męski | |
| Normy/Zatwierdzenia | No | |
| Długość styku połączeniowego | 3.2mm | |
| Napięcie | 250 V | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka JST | ||
Typ produktu Listwa stykowa PCB | ||
Seria EH | ||
Rozstaw Żył 2.5mm | ||
Natężenie 3A | ||
Materiał obudowy Poliamid | ||
Liczba styków 12 | ||
Liczba rzędów 1 | ||
Orientacja Prosty | ||
W osłonie/Bez osłony W osłonie | ||
Typ montażu Otwór przelotowy | ||
System złączy Przewód-płytka | ||
Materiał styków Mosiądz | ||
Pokrycie styku Cyna | ||
Typ zakończenia Lutowie | ||
Minimalna temperatura robocza -25°C | ||
Rozstaw rzędów 2.5mm | ||
Maksymalna temperatura robocza 85°C | ||
Rodzaj styku Męski | ||
Normy/Zatwierdzenia No | ||
Długość styku połączeniowego 3.2mm | ||
Napięcie 250 V | ||
Zespoły żniwne proste serii EH
Jst EH serii o skoku 2,5 mm, jednosrzędowe, osłonięte TOP-entowe (proste) głowice PCB. Mają one wbudowane zabezpieczenie, które zapewnia prawidłową polaryzację w przypadku połączenia. Odpowiednie obudowy gniazd do zaciskania, patrz typowy RS 311-6209; dla obudów gniazd IDC patrz typowy RS 311-6287.
Note
Numery części producenta BxxB-EH-A mają kołki o długości 3,2 mm; numery części BxxB-EH mają kołki o długości 4,0 mm.
Approvals
Plik UL nr 60389, plik CSA nr LR20812
