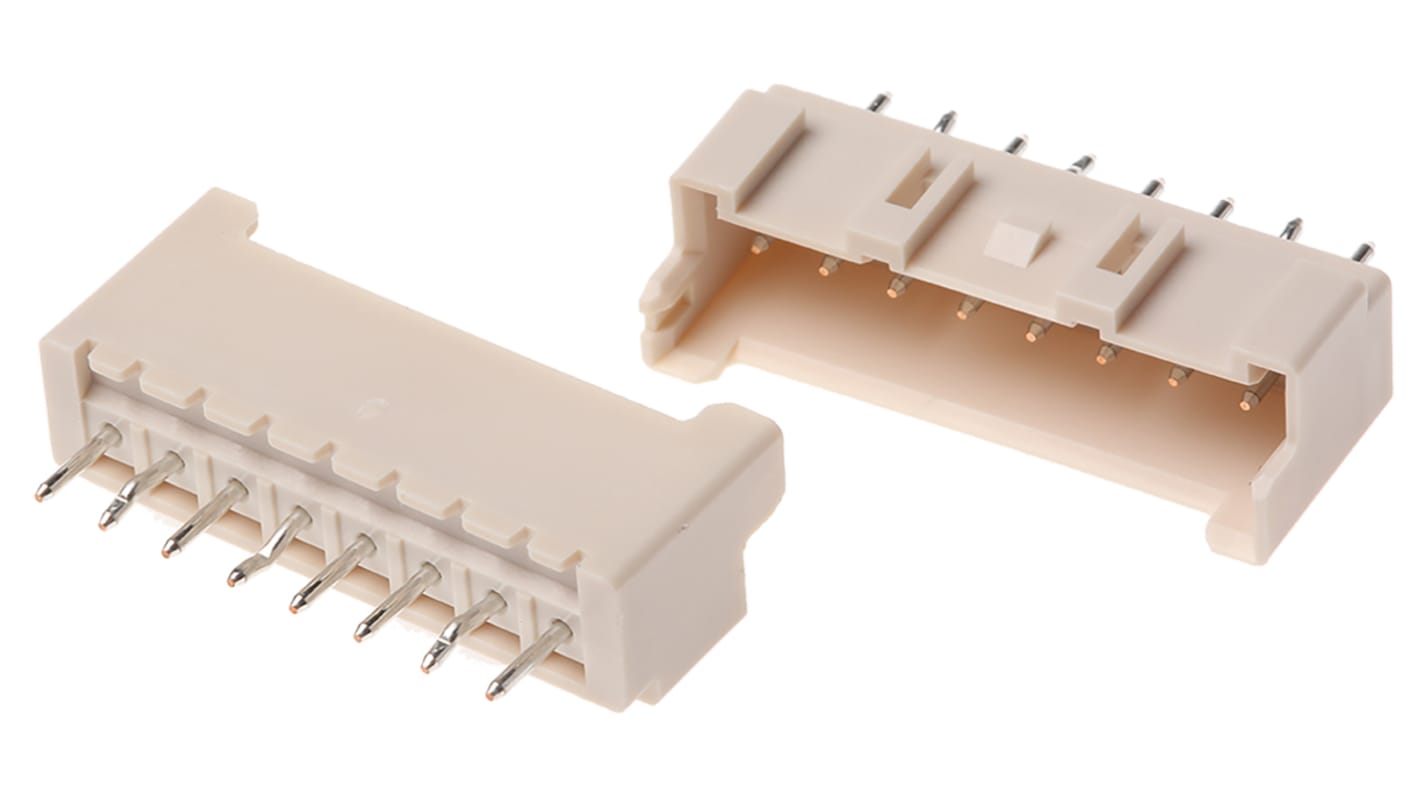

Listwa stykowa PCB 8-pinowe XA raster: 2.5 mm Prosty 1-rzędowe JST Otwór przelotowy W osłonie
- Nr art. RS:
- 166-7521
- Nr części producenta:
- B08B-XASK-1 (LF)(SN)
- Producent:
- JST
Obecnie niedostępne
Przepraszamy, nie mamy informacji, czy ten produkt będzie jeszcze dostępny w magazynie. Zostanie on wkrótce usunięty z oferty RS.
- Nr art. RS:
- 166-7521
- Nr części producenta:
- B08B-XASK-1 (LF)(SN)
- Producent:
- JST
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | JST | |
| Typ produktu | Listwa stykowa PCB | |
| Seria | XA | |
| Rozstaw Żył | 2.5mm | |
| Liczba styków | 8 | |
| Liczba rzędów | 1 | |
| Orientacja | Prosty | |
| W osłonie/Bez osłony | W osłonie | |
| System złączy | Przewód-płytka | |
| Typ montażu | Otwór przelotowy | |
| Pokrycie styku | Cyna | |
| Materiał styków | Stop miedzi | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka JST | ||
Typ produktu Listwa stykowa PCB | ||
Seria XA | ||
Rozstaw Żył 2.5mm | ||
Liczba styków 8 | ||
Liczba rzędów 1 | ||
Orientacja Prosty | ||
W osłonie/Bez osłony W osłonie | ||
System złączy Przewód-płytka | ||
Typ montażu Otwór przelotowy | ||
Pokrycie styku Cyna | ||
Materiał styków Stop miedzi | ||
- Kraj pochodzenia:
- JP
Złącza osłonięte 2,5 mm do płytek drukowanych JST serii XA
Osłonięte złącza przewodowo-płytkowe do płytek drukowanych serii XA o rozstawie 2,5 mm. Te osłonięte złącza XA 2,5 mm są wyposażone w urządzenie rampy blokującej, które zapewnia bezpieczne połączenie ze złączem łączącym. To urządzenie blokujące pomaga również zapobiec rozłączeniu podczas procesu montażu i z powodu drgań. Przewodniki wkładkowe i głowice polaryzacyjne są również wbudowane w konstrukcję obudowy tych złączy płytek drukowanych serii XA, aby ułatwić wkładanie i precyzyjne wyrównanie na płytce drukowanej. Obudowy tych złączy PCB serii XA są wykonane z nylonu wypełnionego szkłem PA66, który skutecznie zapobiega problemom z pęknięciem lutowania. Styki głowicy są zaokrąglone w konstrukcji i poddane obróbce reflowowej, co zapewnia niską siłę wkładania.
Cechy i zalety
• Urządzenie blokujące zapewniające bezpieczne połączenie;• Przewodniki do wkładania zapewniające dokładne i łatwe wkładanie;• Zaciski polaryzacyjne zapewniające precyzyjne wyrównanie na płytce drukowanej;• Materiał zapobiegający pęknięciom lutowniczym;• Niska siła wkładania
Złącze przewód-płytka 2,5 mm, seria JST XA
Uwaga:
