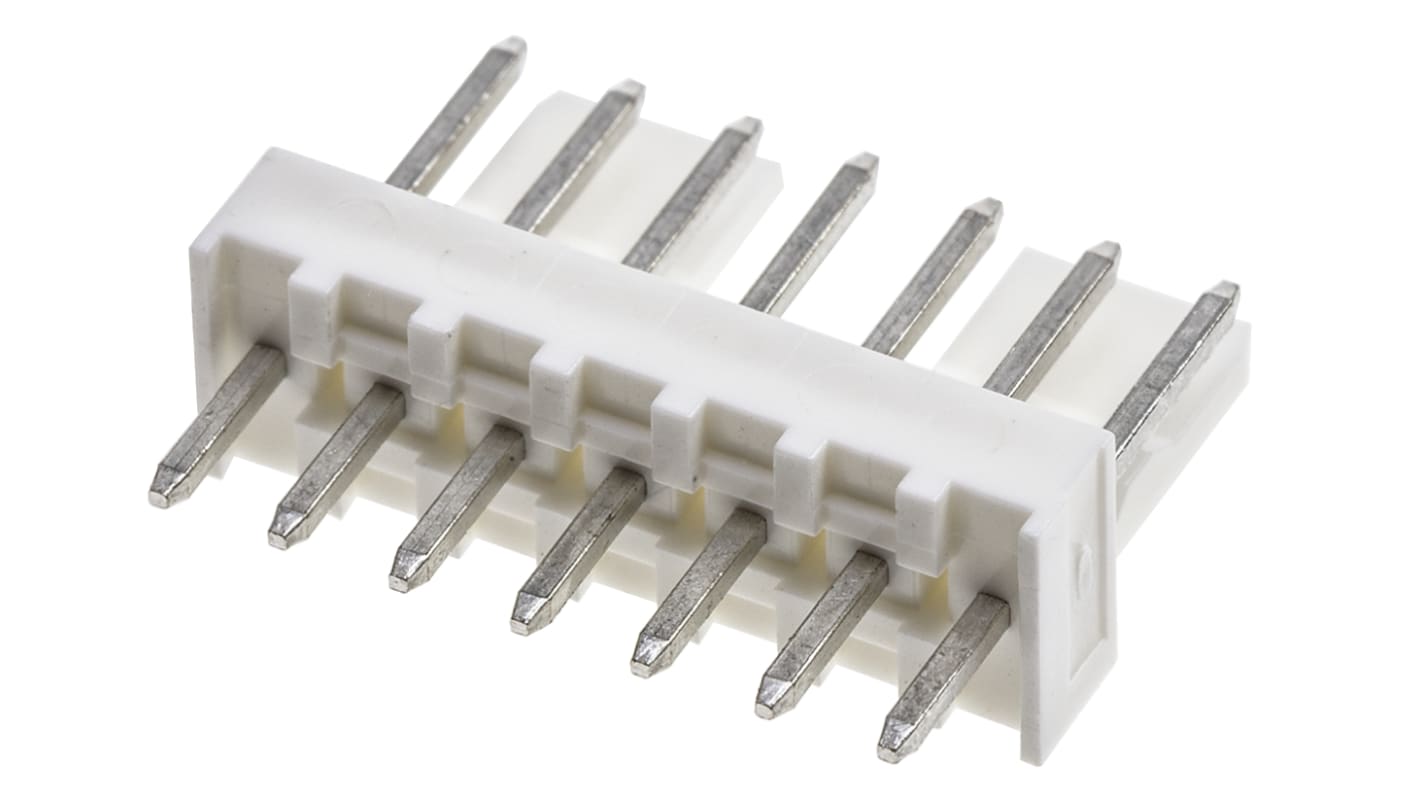

Złącze szpilkowe 7-pinowe KK 254 raster: 2.54 mm Prosty 1-rzędowe Molex Otwór przelotowy 500 V Bez osłony

Nr art. RS:: 170-7106
Nr części producenta:: 22-27-2071
Producent:: Molex

Złącze szpilkowe 7-pinowe KK 254 raster: 2.54 mm Prosty 1-rzędowe Molex Otwór przelotowy 500 V Bez osłony

Suma częściowa (1 opakowanie po 500 sztuk/i)*

631,50 zł

(bez VAT)

776,50 zł

(z VAT)

DARMOWA wysyłka dla zamówień o wartości powyżej 300,00 zł

Tymczasowo niedostępny

6000 szt. do wysyłki z innej lokalizacji

Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.

Produkty	Za jednostkę	Za Opakowanie*
500 +	1,263 zł	631,50 zł

*cena orientacyjna

Nr art. RS:: 170-7106
Nr części producenta:: 22-27-2071
Producent:: Molex

Specyfikacje

Informacje techniczne

Atesty i certyfikaty

Szczegółowe dane produktu

Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.

Zaznacz wszystkie	Atrybut	Wartość
	Marka	Molex
	Typ produktu	Złącze szpilkowe
	Seria	KK 254
	Rozstaw Żył	2.54mm
	Natężenie	4A
	Materiał obudowy	Nylon
	Liczba styków	7
	Liczba rzędów	1
	Orientacja	Prosty
	W osłonie/Bez osłony	Bez osłony
	System złączy	Przewód-płytka
	Typ montażu	Otwór przelotowy
	Materiał styków	Mosiądz
	Pokrycie styku	Cyna
	Typ zakończenia	Lutowie
	Rozstaw rzędów	2.54mm
	Minimalna temperatura robocza	-40°C
	Maksymalna temperatura robocza	105°C
	Długość styku do łączenia z płytką drukowaną	3.56mm
	Rodzaj styku	Męski
	Długość styku połączeniowego	7.5mm
	Normy/Zatwierdzenia	No
	Napięcie	500 V

	Zaznacz wszystkie
	Marka Molex
	Typ produktu Złącze szpilkowe
	Seria KK 254
	Rozstaw Żył 2.54mm
	Natężenie 4A
	Materiał obudowy Nylon
	Liczba styków 7
	Liczba rzędów 1
	Orientacja Prosty
	W osłonie/Bez osłony Bez osłony
	System złączy Przewód-płytka
	Typ montażu Otwór przelotowy
	Materiał styków Mosiądz
	Pokrycie styku Cyna
	Typ zakończenia Lutowie
	Rozstaw rzędów 2.54mm
	Minimalna temperatura robocza -40°C
	Maksymalna temperatura robocza 105°C
	Długość styku do łączenia z płytką drukowaną 3.56mm
	Rodzaj styku Męski
	Długość styku połączeniowego 7.5mm
	Normy/Zatwierdzenia No
	Napięcie 500 V

Zaloguj się, żeby pobrać modele CAD

Kraj pochodzenia:: IE

Złącze Molex, orientacja pionowa, rozstaw 2,54 mm – seria 6410 – 22-27-2071

Wykonaj więcej połączeń z płytką drukowaną za pomocą tego 7-stykowego złącza stykowego firmy Molex. Wystarczy przylutować urządzenie do płytki i użyć każdego z jego styków do podłączenia nowego obwodu o prądzie do 4 A. Maksymalne napięcie znamionowe 500 V zapewnia bezpieczne użytkowanie w wydajnych systemach elektrycznych. Ponieważ każde opakowanie zawiera 10 nagłówków, będziesz miał dużo pod ręką do okablowania złożonych systemów.

Cechy i zalety

• Wykonane z trwałej żywicy zapewniającej długą żywotność

• Lekka masa 0,78 g nie obciąża płytki drukowanej

• Styl montażu przez otwór zapewnia mocne i wytrzymałe połączenie

Zastosowania

• Technologia motoryzacyjna

• Ocena elektroniki

• Sprzęt komputerowy

Czy mogę używać tego nagłówka w trudnych warunkach?

Tak. To wytrzymałe urządzenie jest odporne na temperatury od -40°C do +80°C, co oznacza, że jest idealne do użytku w wymagających miejscach pracy.

Złącza Molex KK 2,54 mm z blokadą prostą, seria 6410

Molex KK 254 przewody PCB do pionowych złączy z blokadą tarcia prostego zapewniają pewne mocowanie po połączeniu, dzięki czemu idealnie nadają się do pracy w środowiskach o wysokim poziomie wibracji. Obudowy tych złączy KK z kablem 2,54 mm do złączy PCB są wykonane z czerwonego nylonu UL 94V-0, a styki wykonane są z mosiądzu platerowanego. Te hedery serii KK 6410 o szerokości 2,54 mm są wyposażone w obudowy terminal z serii 2695 i 6471 z rampami blokującymi i obudowami wysokociśnieniowymi serii 7880.

Approvals

UL (E29179) i CSA (LR 19980)
