Listwa stykowa PCB 4-pinowe XA raster: 2.5 mm Prosty 1-rzędowe JST Powierzchnia 250 V W osłonie
- Nr art. RS:
- 172-5089
- Nr części producenta:
- BM04B-XASS-TF (LF)(SN)
- Producent:
- JST
Suma częściowa (1 rolka po 500 sztuk/i)*
1 569,00 zł
(bez VAT)
1 930,00 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 300,00 zł
W magazynie
- Dodatkowe 1000 szt. dostępne od 26 stycznia 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę | Na Rolki* |
|---|---|---|
| 500 + | 3,138 zł | 1 569,00 zł |
*cena orientacyjna
- Nr art. RS:
- 172-5089
- Nr części producenta:
- BM04B-XASS-TF (LF)(SN)
- Producent:
- JST
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | JST | |
| Typ produktu | Listwa stykowa PCB | |
| Seria | XA | |
| Natężenie | 3A | |
| Rozstaw Żył | 2.5mm | |
| Materiał obudowy | Poliamid | |
| Liczba styków | 4 | |
| Liczba rzędów | 1 | |
| Orientacja | Prosty | |
| W osłonie/Bez osłony | W osłonie | |
| System złączy | Przewód-płytka | |
| Typ montażu | Powierzchnia | |
| Pokrycie styku | Cyna | |
| Materiał styków | Stop miedzi | |
| Typ zakończenia | Lutowie | |
| Minimalna temperatura robocza | -25°C | |
| Rozstaw rzędów | 2.5mm | |
| Rodzaj styku | Męski | |
| Maksymalna temperatura robocza | 85°C | |
| Normy/Zatwierdzenia | No | |
| Napięcie | 250 V | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka JST | ||
Typ produktu Listwa stykowa PCB | ||
Seria XA | ||
Natężenie 3A | ||
Rozstaw Żył 2.5mm | ||
Materiał obudowy Poliamid | ||
Liczba styków 4 | ||
Liczba rzędów 1 | ||
Orientacja Prosty | ||
W osłonie/Bez osłony W osłonie | ||
System złączy Przewód-płytka | ||
Typ montażu Powierzchnia | ||
Pokrycie styku Cyna | ||
Materiał styków Stop miedzi | ||
Typ zakończenia Lutowie | ||
Minimalna temperatura robocza -25°C | ||
Rozstaw rzędów 2.5mm | ||
Rodzaj styku Męski | ||
Maksymalna temperatura robocza 85°C | ||
Normy/Zatwierdzenia No | ||
Napięcie 250 V | ||
- Kraj pochodzenia:
- JP
Złącza jst serii XA 2,5 mm osłonięte PCB
Przewody serii XA do osłoniętych złączy PCB o skoku 2,5mm. Te osłonięte hedery XA 2,5 mm mają pochylnię blokującą, która zapewnia bezpieczne połączenie z współpracującym złączem. To urządzenie blokujące zapobiega także rozłączeniu podczas montażu oraz wibracjom. Prowadnice do wstawienia i wypukłości polaryzacyjne są również wbudowane w konstrukcję obudowy tych hederów PCB serii XA, aby ułatwić montaż i dokładne dopasowanie na płytce drukowanej. Obudowy tych hederów PCB serii XA są wykonane z wypełnionego szkłem nylonu PA66, który skutecznie zapobiega problemom z pękaniem lutów. Sworznie hedera są zaokrąglone i poddane obróbce, zapewniając niską siłę wciągania.
Charakterystyka i zalety
• Urządzenie blokujące zapewnia bezpieczne połączenie;• Wskazówki zapewniające dokładne i łatwe wkładanie;• Szczelinowe wypukłości służące do dokładnego wyosiowania płytki drukowanej;• Rozpuszczany materiał zapobiegawczy;• Niska siła wciągania
Złącze przewodowe do płyty 2,5 mm, seria jst XA

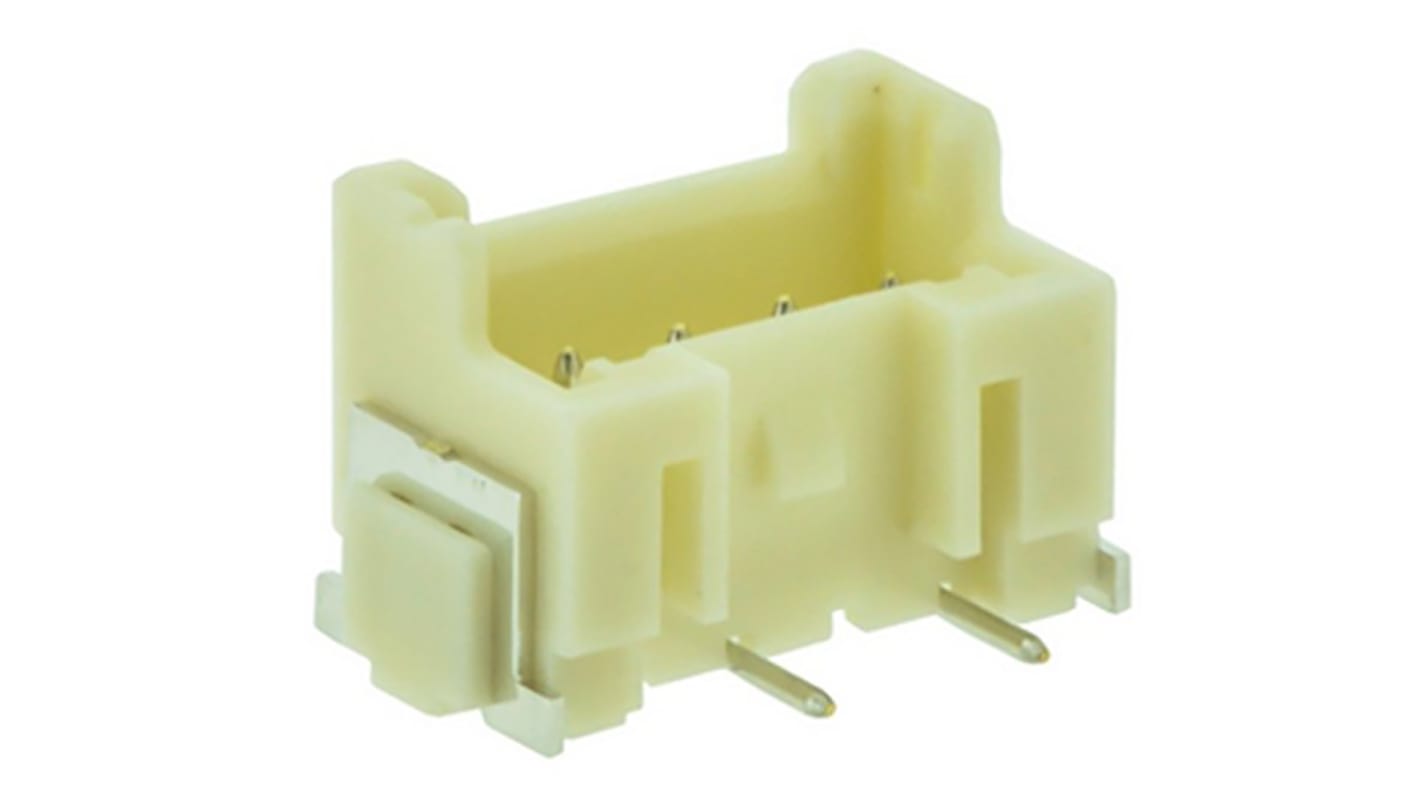

Należy pamiętać, że kolor zdjęcia wyświetlanego powyżej ma wyłącznie charakter informacyjny.
