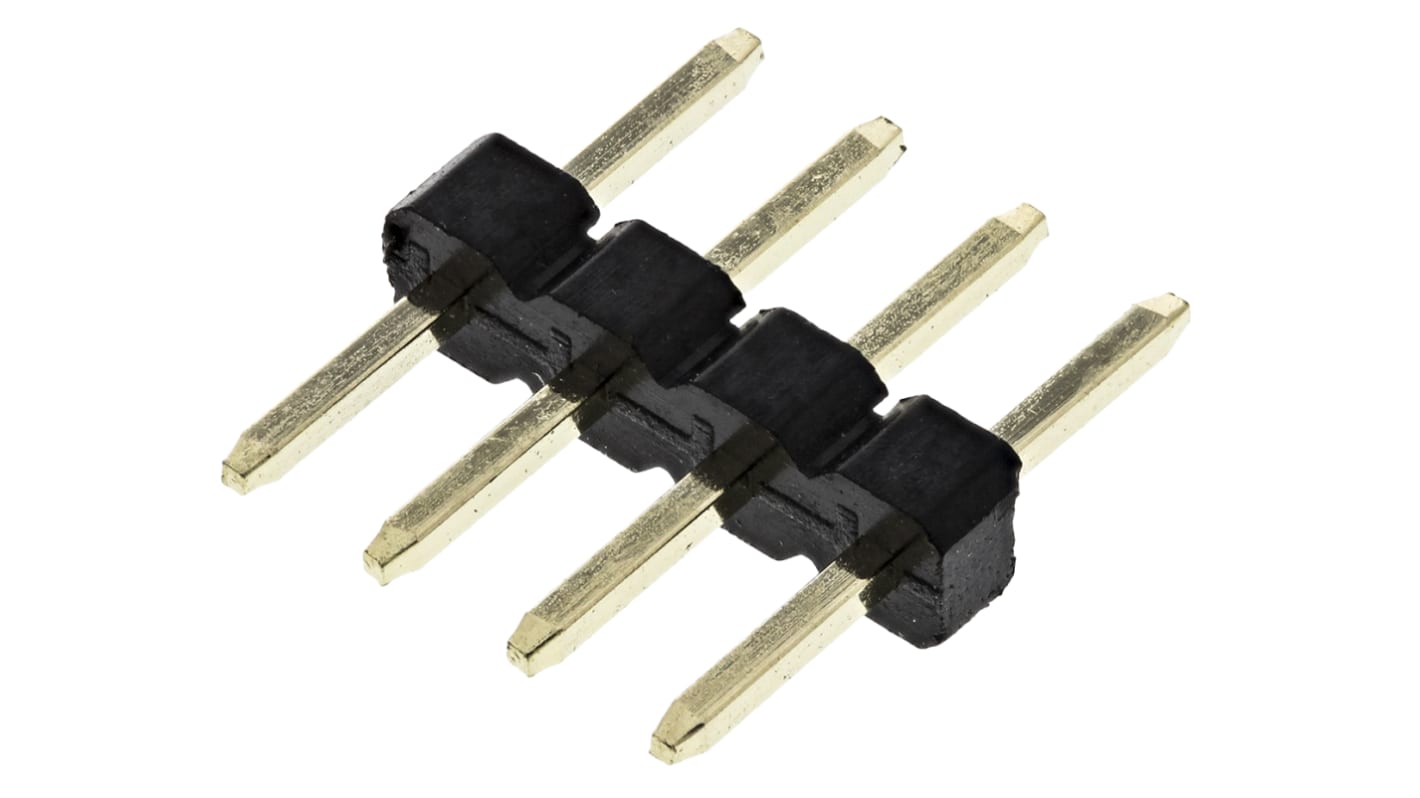

Złącze szpilkowe 4-pinowe M22 raster: 2 mm Prosty 1-rzędowe HARWIN Otwór przelotowy Bez osłony
- Nr art. RS:
- 173-0836
- Nr części producenta:
- M22-2010405
- Producent:
- HARWIN
Skorzystaj ze zniżki hurtowej
Dodaj jeszcze 2000, aby zaoszczędzić 9%
Zobacz ceny hurtoweSuma częściowa (1 opakowanie po 1000 sztuk/i)*
753,00 zł
(bez VAT)
926,00 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł
Tymczasowo niedostępny
- 9000 szt. dostępne od 13 stycznia 2027
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę | Za Opakowanie* | Oszczędzasz |
|---|---|---|---|
| 1000 - 1000 | 0,753 zł | 753,00 zł | - |
| 2000 + | 0,678 zł | 678,00 zł | 9% |
*cena orientacyjna
- Nr art. RS:
- 173-0836
- Nr części producenta:
- M22-2010405
- Producent:
- HARWIN
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | HARWIN | |
| Typ produktu | Złącze szpilkowe | |
| Seria | M22 | |
| Natężenie | 1A | |
| Rozstaw Żył | 2mm | |
| Liczba styków | 4 | |
| Materiał obudowy | Nylon | |
| Liczba rzędów | 1 | |
| Orientacja | Prosty | |
| W osłonie/Bez osłony | Bez osłony | |
| System złączy | Płytka-płytka | |
| Typ montażu | Otwór przelotowy | |
| Materiał styków | Brąz fosforowy | |
| Pokrycie styku | Złoty | |
| Minimalna temperatura robocza | -40°C | |
| Rozstaw rzędów | 2mm | |
| Typ zakończenia | Lutowie | |
| Długość styku do łączenia z płytką drukowaną | 3.4mm | |
| Maksymalna temperatura robocza | 105°C | |
| Rodzaj styku | Męski | |
| Długość styku połączeniowego | 3.5mm | |
| Normy/Zatwierdzenia | No | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka HARWIN | ||
Typ produktu Złącze szpilkowe | ||
Seria M22 | ||
Natężenie 1A | ||
Rozstaw Żył 2mm | ||
Liczba styków 4 | ||
Materiał obudowy Nylon | ||
Liczba rzędów 1 | ||
Orientacja Prosty | ||
W osłonie/Bez osłony Bez osłony | ||
System złączy Płytka-płytka | ||
Typ montażu Otwór przelotowy | ||
Materiał styków Brąz fosforowy | ||
Pokrycie styku Złoty | ||
Minimalna temperatura robocza -40°C | ||
Rozstaw rzędów 2mm | ||
Typ zakończenia Lutowie | ||
Długość styku do łączenia z płytką drukowaną 3.4mm | ||
Maksymalna temperatura robocza 105°C | ||
Rodzaj styku Męski | ||
Długość styku połączeniowego 3.5mm | ||
Normy/Zatwierdzenia No | ||
Złącza Harwin M22 2,00 mm PCB
Złącza przelotowe do płytek drukowanych serii M22 i montowane w SMT mają rozstaw 2,00 mm. Te hedery M22 2,00 mm PCB są dostępne w konfiguracji dwurzędowej i jednorzędowej, pionowej i kątowej, co czyni je uniwersalnym rozwiązaniem w różnych zastosowaniach. Długość styku wtykowego tych odczepianych złączy PCB serii M22 wynosi 3,5 mm
Obudowy obu rodzajów płytek drukowanych przez otwory i kształtowników SMT wykonane są z termoplastycznych tworzyw sztucznych, dzięki czemu są odporne na ten sam proces lutowania metodą refometrycznego
Konstrukcja obudów posiada kółka samonastawne pozwalające na ich cięcie w razie potrzeby, przy tym należy zachować ostrożność z ogonami.
Złącza stykowe M22 2,00 mm PCB są podobne do gniazd PCB serii M22, obudów gniazd i zworek.
Charakterystyka i zalety
Wiele opcji konfiguracyjnych i długości połączeń pinów zapewniają elastyczność projektu
Obudowy termoplastyczne o wysokiej temperaturze wytrzymują proces lutowania w niskiej temperaturze
Możliwość cięcia na mniejsze rozmiary
Zastosowania
Te hedery M22 2,00 mm PCB mogą być używane w szerokiej gamie zastosowań i są standardowo montowane w komputerach PC, płytach głównych i dużych systemach elektronicznych.
Zastosowania obejmują elektronikę użytkową, komunikację, napędy i elementy sterujące, monitoring przemysłowy i komputery osobiste
