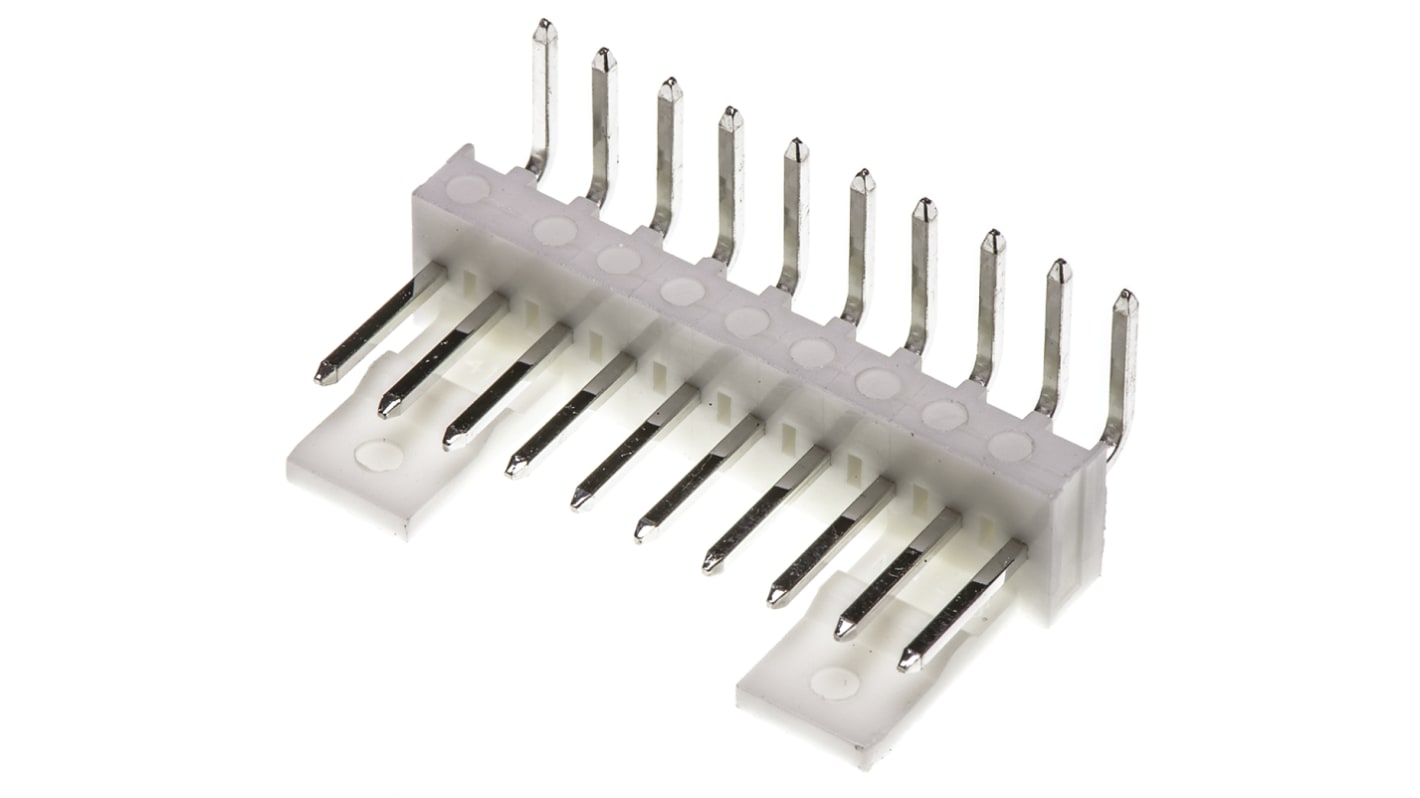

Złącze szpilkowe 10-pinowe KK 254 raster: 2.54 mm Kąt prosty 1-rzędowe Molex Otwór przelotowy 250V Bez osłony
- Nr art. RS:
- 173-2994
- Numer artykułu Elfa Distrelec:
- 304-30-628
- Nr części producenta:
- 22-05-7108
- Producent:
- Molex
Przy zakupie hurtowym dostępna zniżka
Zobacz ceny hurtoweSuma częściowa (5 sztuk/i, w opakowaniu zawierającym 5)*
50,47 zł
(bez VAT)
62,08 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł
W magazynie
- 835 szt. do wysyłki z innej lokalizacji
- Dodatkowe 460 szt. dostępne od 01 października 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę | Za Opakowanie* |
|---|---|---|
| 5 - 95 | 10,094 zł | 50,47 zł |
| 100 - 370 | 9,094 zł | 45,47 zł |
| 375 - 1495 | 8,594 zł | 42,97 zł |
| 1500 - 2995 | 7,608 zł | 38,04 zł |
| 3000 + | 7,106 zł | 35,53 zł |
*cena orientacyjna
- Nr art. RS:
- 173-2994
- Numer artykułu Elfa Distrelec:
- 304-30-628
- Nr części producenta:
- 22-05-7108
- Producent:
- Molex
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Molex | |
| Typ produktu | Złącze szpilkowe | |
| Seria | KK 254 | |
| Natężenie | 4A | |
| Rozstaw Żył | 2.54mm | |
| Materiał obudowy | Nylon | |
| Liczba styków | 10 | |
| Liczba rzędów | 1 | |
| Orientacja | Kąt prosty | |
| W osłonie/Bez osłony | Bez osłony | |
| System złączy | Przewód-płytka | |
| Typ montażu | Otwór przelotowy | |
| Pokrycie styku | Cyna | |
| Materiał styków | Mosiądz | |
| Minimalna temperatura robocza | -40°C | |
| Rozstaw rzędów | 2.54mm | |
| Typ zakończenia | Lutowie | |
| Maksymalna temperatura robocza | 105°C | |
| Rodzaj styku | Męski | |
| Długość styku do łączenia z płytką drukowaną | 6.71mm | |
| Normy/Zatwierdzenia | No | |
| Długość styku połączeniowego | 2.54mm | |
| Napięcie | 250V | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Molex | ||
Typ produktu Złącze szpilkowe | ||
Seria KK 254 | ||
Natężenie 4A | ||
Rozstaw Żył 2.54mm | ||
Materiał obudowy Nylon | ||
Liczba styków 10 | ||
Liczba rzędów 1 | ||
Orientacja Kąt prosty | ||
W osłonie/Bez osłony Bez osłony | ||
System złączy Przewód-płytka | ||
Typ montażu Otwór przelotowy | ||
Pokrycie styku Cyna | ||
Materiał styków Mosiądz | ||
Minimalna temperatura robocza -40°C | ||
Rozstaw rzędów 2.54mm | ||
Typ zakończenia Lutowie | ||
Maksymalna temperatura robocza 105°C | ||
Rodzaj styku Męski | ||
Długość styku do łączenia z płytką drukowaną 6.71mm | ||
Normy/Zatwierdzenia No | ||
Długość styku połączeniowego 2.54mm | ||
Napięcie 250V | ||
Złącze Molex, orientacja kątowa, typ przewód-płytka – seria 7395 – 22-05-7108
Chcesz połączyć wiele obwodów z pojedynczą płytką drukowaną? Połącz się z tym nagłówkiem pin Molex. Po podłączeniu do płytki drukowanej można dodać do 10 połączeń o maksymalnym prądzie 4 A na styk przy użyciu zintegrowanych elementów styków. Dzięki trwałości znamionowej wynoszącej do 25 cykli łączenia jest to idealny wybór do konfiguracji, które od czasu do czasu wymagają ponownego uruchamiania.
Cechy i zalety
• Maksymalne napięcie znamionowe 500 V zapewnia bezpieczne użytkowanie w wydajnych systemach elektrycznych
• Waga waży 1,2 g, dzięki czemu nie wywiera ciśnienia na płytkę drukowaną
• Styl montażu przez otwór zapewnia solidne połączenie, które nie uchyla się pod wpływem drgań
Zastosowania
• Przemysł motoryzacyjny
• Zasilacze komputerowe
• Obwody LCD
• Elektronika użytkowa
Ile jednostek znajduje się w opakowaniu?
Każdy zestaw zawiera 5 złączy stykowych, dzięki czemu można dokonać wielu połączeń z płytką drukowaną.
Złącze wtykowe KK typu przewód-płytka PCB z blokadą cierną serii 7395
KK 254 Wire-to-Board, PCB Pin Header, Right Angle with Friction Lock 7395 Series można układać jeden na drugim. Piny stykowe są kwadratowe o boku 0,64 mm i wykonane z mosiądzu pokrytego cyną dla tych pinów KK 7395 serii 254 Wire-to-Board Friction Lock PCB Pin Headers. Materiał, z którego wykonano obudowę tych złączy PCB Wire-to-Board serii KK 254 7395 z blokadą cierną, to nylon o klasie UL 94V-0.
