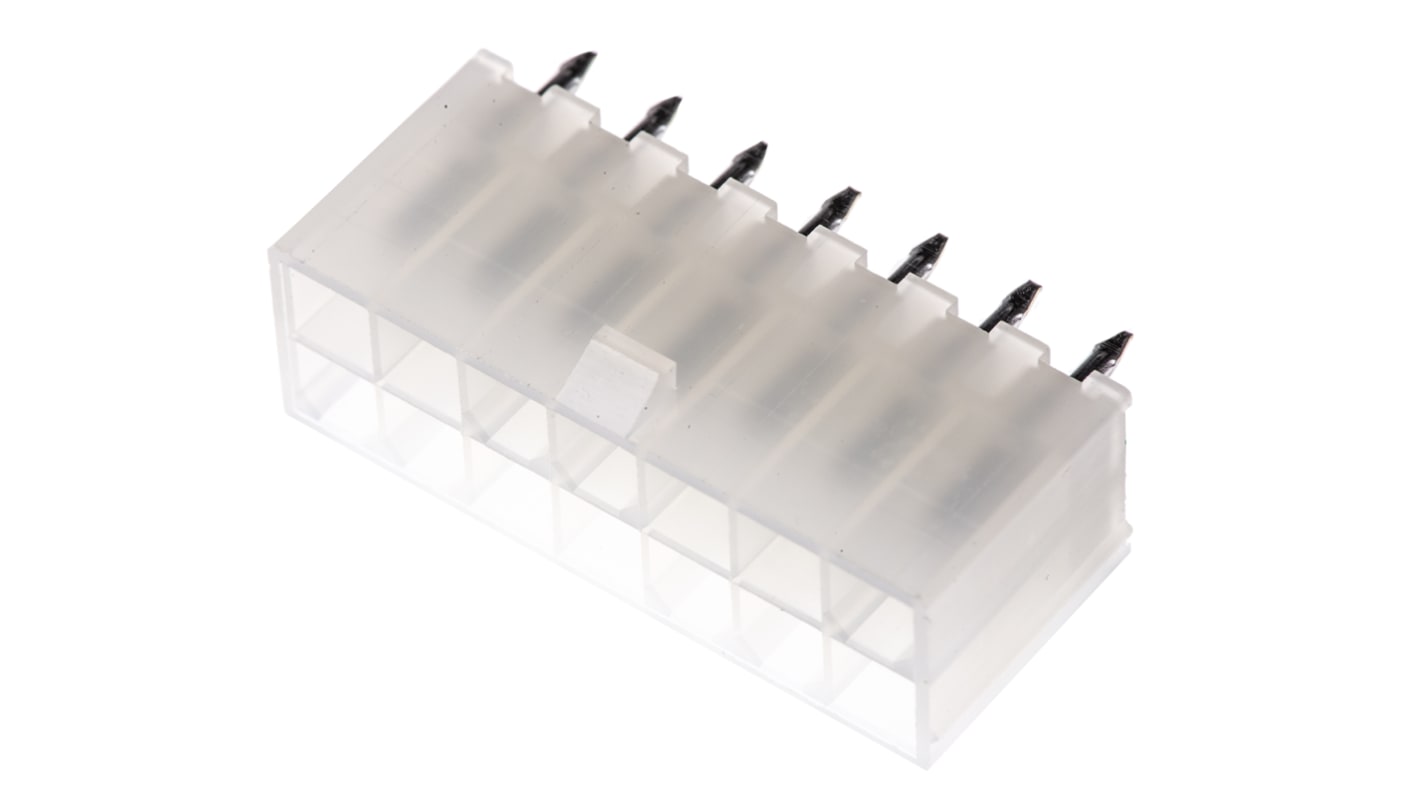

Listwa stykowa PCB 14-pinowe Mini-Fit Jr raster: 4.2 mm Pionowy 2-rzędowe Molex Otwór przelotowy 600 V W osłonie

Nr art. RS:: 181-5055
Numer artykułu Elfa Distrelec:: 304-38-625
Nr części producenta:: 39-28-1143
Producent:: Molex

Listwa stykowa PCB 14-pinowe Mini-Fit Jr raster: 4.2 mm Pionowy 2-rzędowe Molex Otwór przelotowy 600 V W osłonie

Przy zakupie hurtowym dostępna zniżka

Suma częściowa (1 opakowanie po 5 sztuk/i)*

40,27 zł

(bez VAT)

49,53 zł

(z VAT)

DARMOWA wysyłka dla zamówień o wartości powyżej 300,00 zł

W magazynie

Liczba sztuk gotowa do wysyłki: 35
Dodatkowe 205 szt. do wysyłki z innej lokalizacji
Dodatkowe 1920 szt. dostępne od 29 stycznia 2026

Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.

Produkty	Za jednostkę	Za Opakowanie*
5 - 95	8,054 zł	40,27 zł
100 - 370	5,712 zł	28,56 zł
375 - 1495	5,484 zł	27,42 zł
1500 - 2995	4,48 zł	22,40 zł
3000 +	4,30 zł	21,50 zł

*cena orientacyjna

Nr art. RS:: 181-5055
Numer artykułu Elfa Distrelec:: 304-38-625
Nr części producenta:: 39-28-1143
Producent:: Molex

Specyfikacje

Informacje techniczne

Atesty i certyfikaty

Szczegółowe dane produktu

Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.

Zaznacz wszystkie	Atrybut	Wartość
	Marka	Molex
	Seria	Mini-Fit Jr
	Typ produktu	Listwa stykowa PCB
	Rozstaw Żył	4.2mm
	Natężenie	9A
	Liczba styków	14
	Materiał obudowy	Nylon
	Liczba rzędów	2
	Orientacja	Pionowy
	W osłonie/Bez osłony	W osłonie
	Typ montażu	Otwór przelotowy
	System złączy	Przewód-płytka
	Materiał styków	Mosiądz
	Pokrycie styku	Cyna
	Rozstaw rzędów	4.2mm
	Minimalna temperatura robocza	-40°C
	Typ zakończenia	Lutowie
	Maksymalna temperatura robocza	105°C
	Rodzaj styku	Męski
	Normy/Zatwierdzenia	No
	Napięcie	600 V

	Zaznacz wszystkie
	Marka Molex
	Seria Mini-Fit Jr
	Typ produktu Listwa stykowa PCB
	Rozstaw Żył 4.2mm
	Natężenie 9A
	Liczba styków 14
	Materiał obudowy Nylon
	Liczba rzędów 2
	Orientacja Pionowy
	W osłonie/Bez osłony W osłonie
	Typ montażu Otwór przelotowy
	System złączy Przewód-płytka
	Materiał styków Mosiądz
	Pokrycie styku Cyna
	Rozstaw rzędów 4.2mm
	Minimalna temperatura robocza -40°C
	Typ zakończenia Lutowie
	Maksymalna temperatura robocza 105°C
	Rodzaj styku Męski
	Normy/Zatwierdzenia No
	Napięcie 600 V

Zaloguj się, żeby pobrać modele CAD

Molex Mini-Fit Jr Series PCB Header, 9A Current Rating, 4,2mm Pitch - 39-28-1143

Ten nagłówek PCB został zaprojektowany z myślą o solidnej łączności w aplikacjach zasilających, szczególnie w systemach automatyki i elektrycznych. Posiada dwurzędowy układ mieszczący do 14 obwodów, co czyni go wszechstronną opcją dla połączeń przewód-płytka. Jego osłonięta konstrukcja zwiększa bezpieczeństwo dopasowania, poprawiając niezawodność w różnych środowiskach.

Cechy i zalety

• Osłonięte złącza chronią przed niewspółosiowością

• Mosiężne styki z powłoką cynową poprawiają przewodność

• Zaprojektowany do montażu przelotowego, aby zapewnić bezpieczną instalację

Zastosowania

• Używany w systemach dystrybucji energii

• Nadaje się do przemysłowych urządzeń sterujących

• Powszechnie spotykane w elektronice użytkowej

• Idealny do automatyki i robotyki

Jakiego typu terminale są kompatybilne z tym nagłówkiem?

Został zaprojektowany do użytku ze standardowymi żeńskimi zaciskami Mini-Fit® w celu zapewnienia efektywnego połączenia.

Jak trwały jest ten komponent pod względem cykli krycia?

Ten nagłówek może wytrzymać do 30 cykli łączenia, zapewniając trwałość przy wielokrotnych połączeniach.

Jaka jest zalecana grubość płytki drukowanej i sposób montażu?

Zalecana grubość płytki drukowanej wynosi 1,60 mm i jest ona przeznaczona do montażu przewlekanego.

Jaki jest zakres temperatur roboczych dla tego złącza?

Produkt działa skutecznie w zakresie temperatur od -40°C do +105°C, dzięki czemu nadaje się do różnych warunków środowiskowych.
