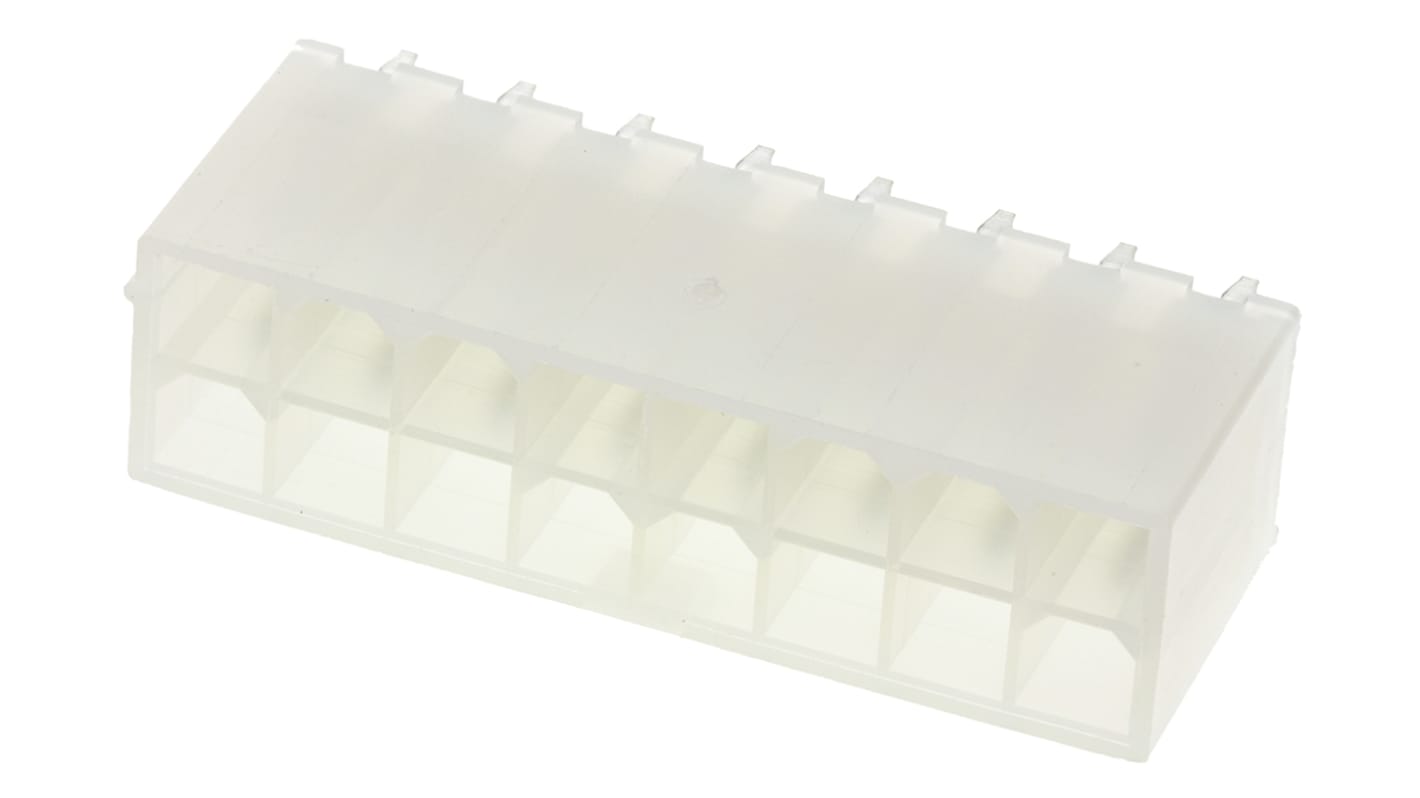

Listwa stykowa PCB 16-pinowe Mini-Fit Jr raster: 4.2 mm Pionowy 2-rzędowe Molex Otwór przelotowy 600V W osłonie
- Nr art. RS:
- 181-5061
- Numer artykułu Elfa Distrelec:
- 304-38-626
- Nr części producenta:
- 39-28-1163
- Producent:
- Molex
Przy zakupie hurtowym dostępna zniżka
Zobacz ceny hurtoweSuma częściowa (1 opakowanie po 5 sztuk/i)*
73,44 zł
(bez VAT)
90,33 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł
W magazynie
- 330 szt. do wysyłki z innej lokalizacji
- Dodatkowe 590 szt. dostępne od 16 czerwca 2026
Potrzebujesz więcej? Wprowadź ilość, kliknij „Sprawdź daty dostawy” dla szczegółów dostawy.
Produkty | Za jednostkę | Za Opakowanie* |
|---|---|---|
| 5 - 45 | 14,688 zł | 73,44 zł |
| 50 - 95 | 13,222 zł | 66,11 zł |
| 100 - 245 | 12,484 zł | 62,42 zł |
| 250 + | 11,754 zł | 58,77 zł |
*cena orientacyjna
- Nr art. RS:
- 181-5061
- Numer artykułu Elfa Distrelec:
- 304-38-626
- Nr części producenta:
- 39-28-1163
- Producent:
- Molex
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Molex | |
| Typ produktu | Listwa stykowa PCB | |
| Seria | Mini-Fit Jr | |
| Rozstaw Żył | 4.2mm | |
| Natężenie | 9A | |
| Liczba styków | 16 | |
| Materiał obudowy | Nylon | |
| Liczba rzędów | 2 | |
| Orientacja | Pionowy | |
| W osłonie/Bez osłony | W osłonie | |
| System złączy | Przewód-płytka | |
| Typ montażu | Otwór przelotowy | |
| Pokrycie styku | Cyna | |
| Materiał styków | Mosiądz | |
| Minimalna temperatura robocza | -40°C | |
| Typ zakończenia | Lutowie | |
| Rozstaw rzędów | 4.2mm | |
| Maksymalna temperatura robocza | 105°C | |
| Rodzaj styku | Męski | |
| Normy/Zatwierdzenia | No | |
| Napięcie | 600V | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Molex | ||
Typ produktu Listwa stykowa PCB | ||
Seria Mini-Fit Jr | ||
Rozstaw Żył 4.2mm | ||
Natężenie 9A | ||
Liczba styków 16 | ||
Materiał obudowy Nylon | ||
Liczba rzędów 2 | ||
Orientacja Pionowy | ||
W osłonie/Bez osłony W osłonie | ||
System złączy Przewód-płytka | ||
Typ montażu Otwór przelotowy | ||
Pokrycie styku Cyna | ||
Materiał styków Mosiądz | ||
Minimalna temperatura robocza -40°C | ||
Typ zakończenia Lutowie | ||
Rozstaw rzędów 4.2mm | ||
Maksymalna temperatura robocza 105°C | ||
Rodzaj styku Męski | ||
Normy/Zatwierdzenia No | ||
Napięcie 600V | ||
Molex Mini-Fit Jr Series PCB Header, 9A Current Rating, 4,2mm Pitch - 39-28-1163
Ten nagłówek PCB został zaprojektowany w celu zapewnienia połączeń zasilania w różnych aplikacjach elektronicznych. Jako część serii Mini-Fit Jr. oferuje solidne rozwiązanie do połączeń przewód-płytka przy jednoczesnym zachowaniu wysokiego poziomu prądu. Jego pionowa orientacja i osłonięta konstrukcja zwiększają ochronę przed przypadkowym odłączeniem, dzięki czemu nadaje się do sektorów takich jak automatyka i elektronika.
Cechy i zalety
• Wykonany z wytrzymałego nylonu poliamidowego dla zwiększenia trwałości
• Kompatybilny ze standardowymi żeńskimi terminalami Mini-Fit dla łatwej integracji
• Maksymalizuje gęstość obwodów dzięki dwurzędowej konfiguracji
Zastosowania
• Używany w dystrybucji zasilania dla zespołów elektronicznych
• Zintegrowane z modułami sterowania dla systemów automatyki
• Zastosowanie w elektronice samochodowej dla niezawodnych połączeń
Jakie są zalecane specyfikacje grubości PCB do instalacji?
Zalecana grubość płytki drukowanej dla uzyskania optymalnej wydajności wynosi 1,60 mm.
Jaki jest zakres temperatur roboczych dla tego złącza?
Zakres temperatur pracy wynosi od -40°C do +105°C, dzięki czemu nadaje się do różnych środowisk.
Czy złącze jest zablokowane po włożeniu?
Tak, posiada blokadę części współpracującej, zapewniając stabilność podczas pracy.
Jak zapewnić prawidłowe połączenie z kompatybilnymi zaciskami?
Użyj standardowych zacisków żeńskich Mini-Fit, aby uzyskać bezpieczne połączenie.
