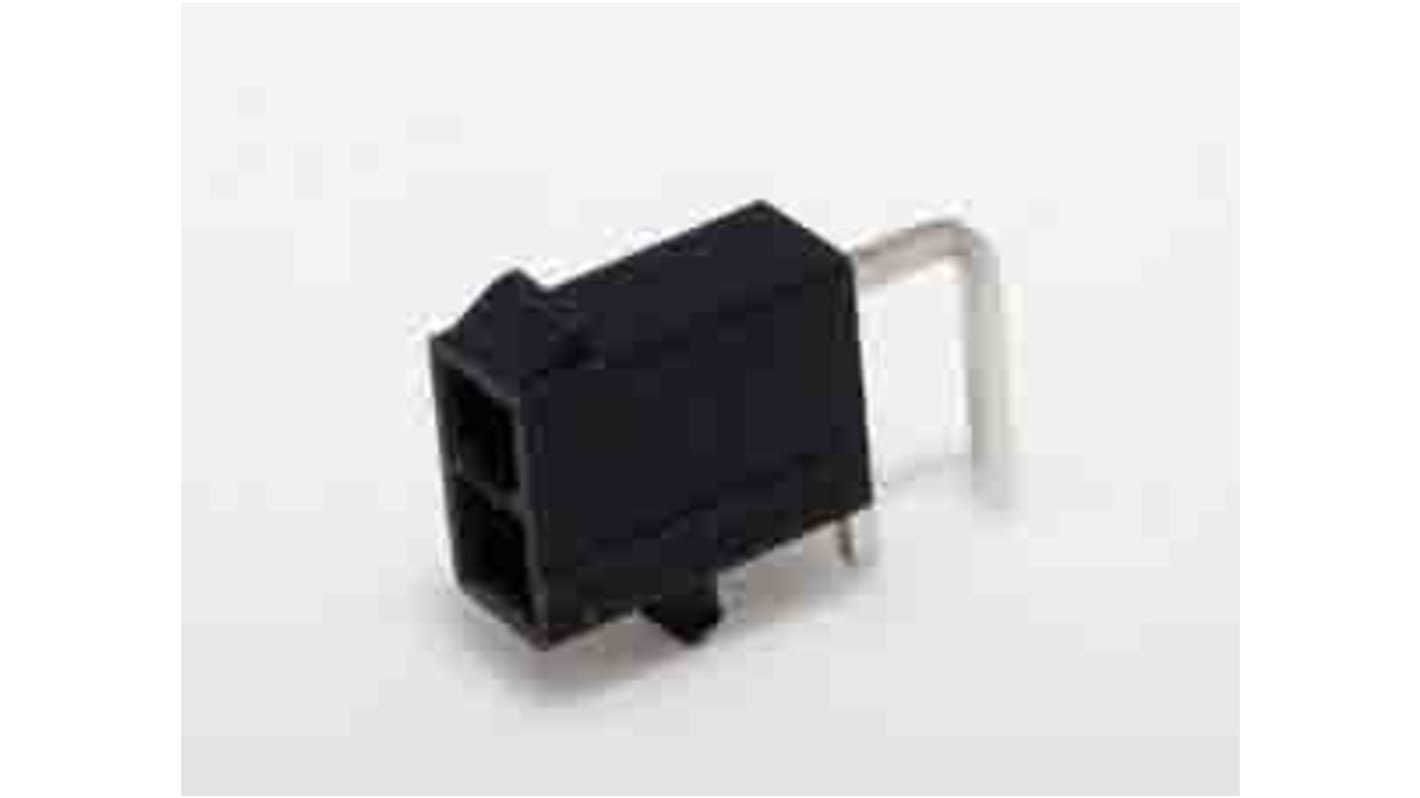

Listwa stykowa PCB 2-pinowe 172448 raster: 4.2 mm Kąt prosty 2-rzędowe Molex Otwór przelotowy 600V W osłonie
- Nr art. RS:
- 212-3308
- Numer artykułu Elfa Distrelec:
- 301-57-616
- Nr części producenta:
- 1724480002
- Producent:
- Molex
Skorzystaj ze zniżki hurtowej
Dodaj jeszcze 10, aby zaoszczędzić 3,60 zł
Zobacz ceny hurtoweSuma częściowa (1 sztuka)*
2,79 zł
(bez VAT)
3,43 zł
(z VAT)
DARMOWA wysyłka dla zamówień o wartości powyżej 330,00 zł
Ostatni magazyn RS
- Ostatnie 132 sztuk, gotowe do wysyłki z innej lokalizacji
Produkty | Za jednostkę | Oszczędzasz |
|---|---|---|
| 1 - 9 | 2,79 zł | - |
| 10 - 24 | 2,43 zł | 3,60 zł |
| 25 - 49 | 2,34 zł | 11,25 zł |
| 50 - 99 | 2,17 zł | 31,00 zł |
| 100 + | 1,87 zł | 92,00 zł |
*cena orientacyjna
- Nr art. RS:
- 212-3308
- Numer artykułu Elfa Distrelec:
- 301-57-616
- Nr części producenta:
- 1724480002
- Producent:
- Molex
Specyfikacje
Informacje techniczne
Atesty i certyfikaty
Szczegółowe dane produktu
Znajdź produkty o zbliżonych parametrach, wybierając jeden lub więcej atrybutów.
Zaznacz wszystkie | Atrybut | Wartość |
|---|---|---|
| Marka | Molex | |
| Typ produktu | Listwa stykowa PCB | |
| Seria | 172448 | |
| Natężenie | 13A | |
| Rozstaw Żył | 4.2mm | |
| Liczba styków | 2 | |
| Materiał obudowy | Nylon | |
| Liczba rzędów | 2 | |
| Orientacja | Kąt prosty | |
| W osłonie/Bez osłony | W osłonie | |
| Typ montażu | Otwór przelotowy | |
| System złączy | Płytka-kabel | |
| Pokrycie styku | Cyna | |
| Materiał styków | Mosiądz | |
| Typ zakończenia | Lutowie | |
| Rozstaw rzędów | 4.2mm | |
| Minimalna temperatura robocza | -40°C | |
| Długość styku do łączenia z płytką drukowaną | 3.6mm | |
| Rodzaj styku | Męski | |
| Maksymalna temperatura robocza | 105°C | |
| Normy/Zatwierdzenia | CSA LR19980, UL E29179 | |
| Napięcie | 600V | |
| Zaznacz wszystkie | ||
|---|---|---|
Marka Molex | ||
Typ produktu Listwa stykowa PCB | ||
Seria 172448 | ||
Natężenie 13A | ||
Rozstaw Żył 4.2mm | ||
Liczba styków 2 | ||
Materiał obudowy Nylon | ||
Liczba rzędów 2 | ||
Orientacja Kąt prosty | ||
W osłonie/Bez osłony W osłonie | ||
Typ montażu Otwór przelotowy | ||
System złączy Płytka-kabel | ||
Pokrycie styku Cyna | ||
Materiał styków Mosiądz | ||
Typ zakończenia Lutowie | ||
Rozstaw rzędów 4.2mm | ||
Minimalna temperatura robocza -40°C | ||
Długość styku do łączenia z płytką drukowaną 3.6mm | ||
Rodzaj styku Męski | ||
Maksymalna temperatura robocza 105°C | ||
Normy/Zatwierdzenia CSA LR19980, UL E29179 | ||
Napięcie 600V | ||
- Kraj pochodzenia:
- MX
Złącze płytki drukowanej Molex serii 172448, rozstaw 4,2 mm, długość styków końcowych 4,2 mm – 1724480002
Ten złącze PCB to niezawodny element zaprojektowany do użytku w nowoczesnych zastosowaniach elektronicznych. Wchodzący w skład serii Mini-Fit Jr. jest wyposażony w dwurzędowy układ z 2 obwodami rozmieszczonymi w orientacji kątowej. To złącze wkręcane jest zbudowane z myślą o trwałości i oferuje rozstaw 4,2 mm, obsługując wydajne połączenia przewód-płytka. Wykonany z wytrzymałych materiałów jest w stanie obsługiwać prąd znamionowy do 13 A i napięcie znamionowe 600 V.
Cechy i zalety
• Osłonięta konstrukcja zapobiega przypadkowemu odłączeniu podczas pracy
• Konfiguracja kątowa ułatwia instalacje oszczędzające miejsce
• Dwurzędowy układ optymalizuje nieruchomości na płytkach drukowanych w kompaktowych konstrukcjach
• Montaż typu Snap-in zapewnia bezpieczne mocowanie w celu zwiększenia stabilności
• Cynowanie styków zapewnia niezawodną przewodność i odporność na korozję
• Obsługa zakresu temperatur od -40°C do +105°C zapewnia wszechstronne użytkowanie
Zastosowania
• Używany do dystrybucji zasilania w systemach automatyki
• Idealne do połączeń w zespołach elektroniki użytkowej
• Odpowiednie do paneli sterowania maszyn przemysłowych
• Skuteczne w różnych urządzeniach elektrycznych typu przewód-płytka
Ile cykli łączenia może wytrzymać to złącze?
Złącze to jest przeznaczone do maksymalnie 30 cykli łączenia, co zapewnia niezawodne połączenie przez cały okres eksploatacji.
Jakie materiały zostały użyte do budowy tego złącza?
Jest wykonany z nylonu do korpusu i mosiądzu do styków, z cynowaniem, które zwiększa przewodność i odporność na korozję.
Czy to złącze nadaje się do użytku w środowiskach o wysokich temperaturach?
Tak, działa skutecznie w temperaturze
Jaka jest zalecana grubość PCB dla optymalnej wydajności?
Zalecana grubość płytki drukowanej wynosi 1,78 mm, co zapewnia prawidłowe zatrzymanie i wyrównanie wewnątrz zespołu.
W jaki sposób to złącze jest montowane na płytce drukowanej?
Wykorzystuje metodę montażu wkręcanego, co zapewnia łatwy montaż i zapewnia bezpieczne dopasowanie do płytki drukowanej.
